Колено шарнирное универсальное / Колено шарнирное усиленное КШУ КШ 70.00.000


Колено шарнирное универсальное 3КШ и усиленное КШУ


Смотрите также: КОЛЕНО ШАРНИРНОЕ 3КШ | КОЛЕНО ШАРНИРНОЕ ЭП | БРС


СКАЧАТЬ ПРАЙС ЛИСТ

Заказать продукцию

Компания «ОЙЛЗИП» изготавливает и реализует колено шарнирное универсальное 3КШ и колено шарнирное усиленное КШУ и весь спектр комплектующих (ЗИП) к ним.


Типоразмеры колен шарнирных:

- Колено шарнирное 3КШ (50х40) 3КШ.00.000У 40 мПа (универсальное)
аналог 3КШ.00.000 и 3КШ.00.000-01

- Колено шарнирное КШУ (50х70) КШУ.00.000 70 мПа (усиленное)

Назначение колен шарнирных:


Колено шарнирное универсальное 3КШ (колено шарнирное 3КШ.00.000) и колено шарнирное усиленное КШУ (КШ-70.00.000) предназначено для перекачки жидких сред, соединения между собой и ориентации труб в быстросборных трубопроводах высокого давления (до 700 атм) и присоединения труб к напорному манифольду насосного цементировочного агрегата ЦА-320 (АНЦ-320), используемого при цементировании скважин, в процессе бурения, освоения и капитального ремонта и проведении промывочно – продавочных работ в нефтяных и газовых скважинах.

Колено шарнирное универсальное 3КШ (колено шарнирное 3КШ.00.000) и колено шарнирное усиленное КШУ (КШ-70.00.000) является принципиально новым коленом, изготовленным из стальной горячекатаной трубы и снабжено легко поворачиваемыми соединениями. Литья нет. Отсутствие литых комплектующих позволяет достичь давления при испытании до 1000 атм. (100 мПа) Рабочее давление - до 700 атм. (70мПа) для шарнирного колена КШУ (усиленного) и давления при испытании до 700 атм. (70 мПа) для колена 3КШ (универсальное) Рабочее давление - 40 мПа.

Преимущества колен шарнирных универсальных 3КШ и усиленных КШУ:


Основными преимуществами колен шарнирных 3КШ и КШУ считаются надежность и долговечность, обеспеченные простотой конструкции, применяемым покрытием, минимальным количеством деталей и ремонтопригодностью оборудования. Работа пр высоких давлениях 400 атм (3КШ) 700 атм (КШУ).

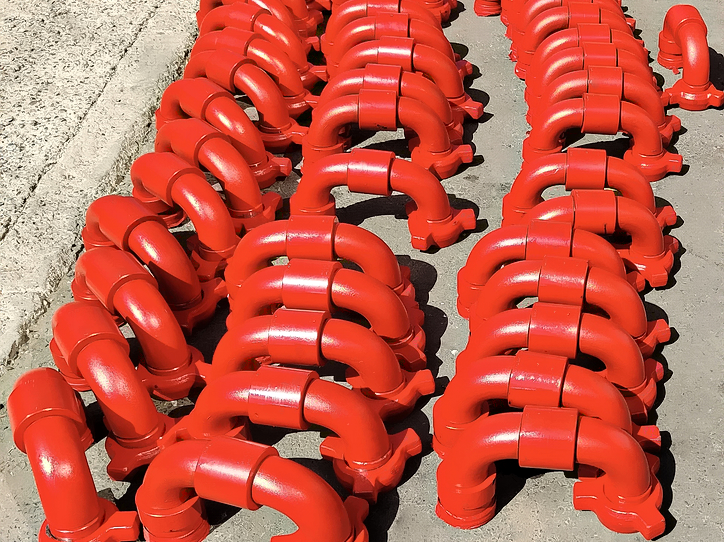

Колено шарнирное универсальное 3КШ.00.000У. Внешний вид:


Колено шарнирное универсальное 3КШ.00.000У

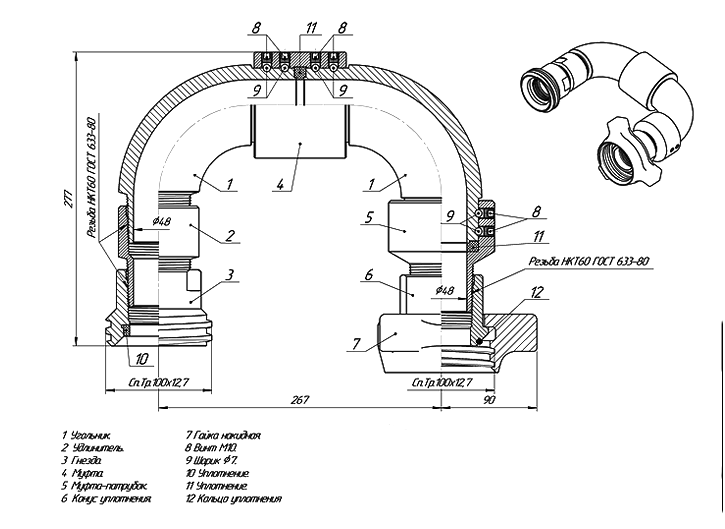

Чертёж и сборочные детали колена шарнирного 3КШ (универсальное):


Колено шарнирное универсальное 3КШ.00.000У

1,2. Угольник
3. Муфта
4. Патрубок
5. Конус уплотнения
6. Втулка
7. Гнездо уплотнения
8. Гайка накидная
9. Уплотнение
10. Уплотнение
11. Кольцо резиновое
12. Винт

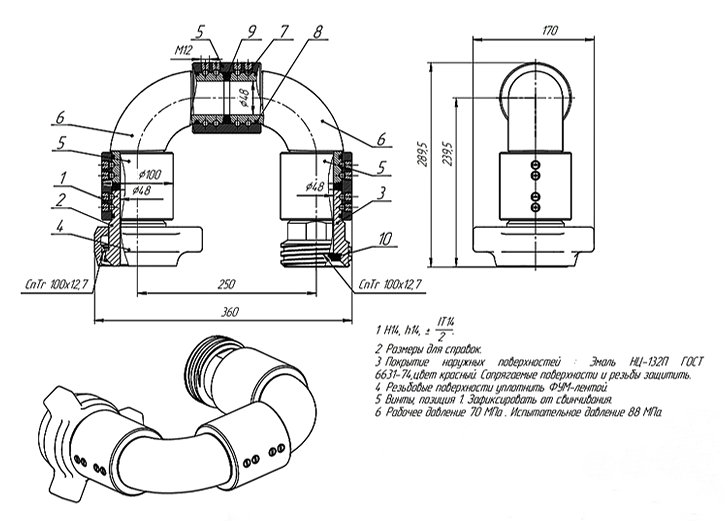

Чертёж и сборочные детали колена шарнирного КШУ (усиленное):


Колено шарнирное усиденное КШУ.00.000

1,2. Угольник
3. Муфта
4. Патрубок
5. Конус уплотнения
6.Втулка
7. Гнездо уплотнения
8. Гайка накидная
9. Уплотнение
10. Уплотнение
11. Кольцо резиновое
12. Винт

Колено шарнирное универсальное 3КШ (колено шарнирное 3КШ.00.000) и колено шарнирное усиленное КШУ обеспечивает различные углы между осями труб и применяются для изменения направления труб в трубопроводе.

Чаще всего колено шарнирное универсальное 3КШ (колено шарнирное 3КШ.00.000) и колено шарнирное усиленное КШУ используется на временных трубопроводах высокого давления (ТВД) при монтаже/демонтаже для цементировочных и буровых насосов, агрегатов (можно применить шланг при низком давлении). Такое Колено шарнирное необходимо, как элемент крепежа к дополнительным трубопроводами, для цементировании скважин, гидропескоструйной перфорации, при обработке призабойной зоны, для нагнетании/откачки воды из скважин.

Колено шарнирное универсальное 3КШ и колено шарнирное усиленное КШУ широко применяется благодаря своей конструкции - быстрое соединение труб высокого давления, с обеспечением свободного взаимного поворота и вращения элементов трубопровода в ходе его монтажа и демонтажа.
Замково-поворотный узел КШУ, включающий кольцевой ряд роликов, обеспечивает свободу поворота, а также воспринимает высокие осевые нагрузки, обусловленные давлением среды, перекачиваемой через проходное отверстие колена.

Герметизация зазоров между составными частями колена шарнирного осуществляется посредством уплотнения. Корпусные детали (угольники) колена шарнирного 3КШУ и усиленного КШУ изготавливаются из стальной горячекатаной трубы, что позволяет использовать данное колено при рабочем давлении 400 атм (3КШ) и 700 атм (КШУ)

Для присоединения колена шарнирного универсального 3КШУ и усиленного КШУ к трубам служат накидные гайки, со специальной трапецеидальной резьбой.

Примеры обозначения при заказе:


Колено шарнирное, колено шарнирное универсальное, колено шарнирное усиленное, колено шарнирное КШУ, КШ-70.00.000, колено усиленное, колено шарнирное усиленное, колено ЗКШ.УУ.000, колено шарнирное устьевое КШУ, колено шарнирное ЗКШ.00.000-01, колено шарнирное усиленное КШУ (50х70) 3КШ.УУ.000, КП-40.00.000, КШ-40.00.000, КШ-40.00.000-01, КШ-70.00.000, КШ-70.00.000-01А, КШ-110.00.000, КШ-110.00.000-01А, КШ-110.00.000-02А, колено шарнирное (API), колено шарнирное 2" с БРС, колено 3КШ.00.000СБ, 11093.21.00.000А-02, СИН111.000-01, МВ103.02, колено шарнирное 11093.21.00.000А-02, колено шарнирное ЭП9906.000, колено шарнирное ЭП9905.000, колено шарнирное СИН32.01.00.00.160, СИН 101 (105 Мпа), колено шарнирное СИН32.170, СИН32.160, СИН111.000, ПТС50п, ПТС50п-01, колено шарнирное 50Х40, колено КШ 50Х70, FMC, SPM, ANSON, шарнирное колено 3", ДУ50 Ру40, ДУ50 Ру70, колено 2", Dy50 Py70, Dy50 Py40, шарнир угловой 50х70, уголок с БРС, БРС-2, колено шарнирное 3КШ.00.000, колено шарнирное 3КШ.00.000-01, колено устьевое, шарнир, устьевое колено для ЦА-320, шарнир ЦА-320, колено шарнирное ЦА-320, колено шарнирное цементировочного агрегата ЦА-320, колено КШ, колено 3КШ, колено шарнирное КШ 70.00.000, КШ-70.00.000, колено шарнирное 3кш, колено шарнирное кшу, Колено шарнирное 3КШ.00.000, Колено шарнирное 3КШ.00.000-01.

Внимание! Цена на колено 3КШ и КШУ зависит от объёма заказа!
