Шланг СТО2553-026-46028995-2007 / Шланг насоса НП / Рукав насоса НП


Шланг (рукав) для перистальтических насосов НП НПД


Смотрите также: ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС | МЕМБРАННЫЙ НАСОС


СКАЧАТЬ ПРАЙС ЛИСТ

Заказать продукцию


Компания «ОЙЛЗИП» предлагает к поставке шланги (рукава) для перистальтических насосов НП-10, НП-16, НП-25, НП-32, НП-50, НП-100 СТО 2553-026-46028995-2007 СТО2553-026-46028995-2007 (ТУ 38 405-338-91).

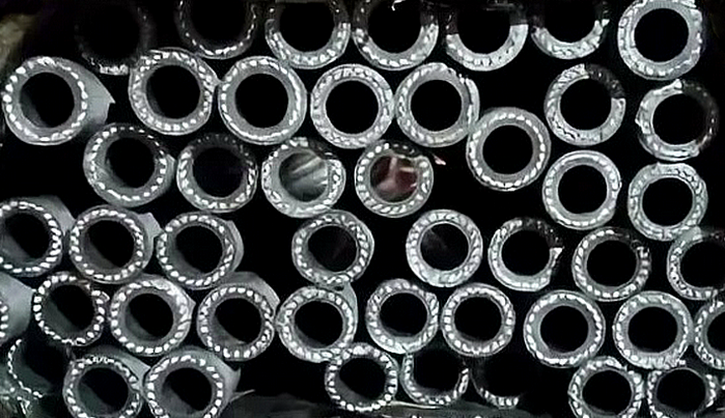

Шланги для перистальтических насосов

Основные типоразмеры:


Шланг насоса НП-10 (10х30х650 мм)
Шланг насоса НП-16 (16х37х650 мм)
Шланг насоса НП-25 (25х53х1005 мм)
Шланг насоса НП-32 (32х52х1005 мм)
Шланг насоса НП-50 (50х80х1790 мм)
Шланг насоса НП-100 (100х144х3225 мм)



Основным рабочим элементом перистальтических (шланговых) насосов, определяющим их работоспособность, является шланг (резинотекстильный рукав). В процессе работы перистальтического (шлангового) насоса шланг претерпевает несколько десятков миллионов пережатий до полного смыкания внутренних стенок, причём точка пережатия равномерно скользит вдоль шланга от всасывания до нагнетания. При эксплуатации насоса шланг (резинотекстильный рукав) рассчитан на давление до 1,5 МПа, при испытании в статическом режиме выдерживает давление более 5 МПа.

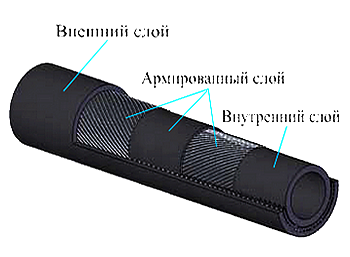

Шланги для перистальтических насосов Шланг (рукав) для перистальтического насоса состоит из внутреннего слоя, сквиджа, текстильного корда и внешнего слоя. Внутренний слой изготовлен из резины, химически совместимой с перекачиваемой средой. При наличии в жидкости твёрдых абразивных частиц внутренний слой должен быть достаточно эластичным, чтобы частицы могли вдавливаться в него башмаком, и прочным, чтобы не повредить шланг. Внешний слой шланга изготовлен из износостойкой упругой резины, так как по нему постоянно скользят башмаки в ванне из охлаждающе-смазывающей жидкости. Оба слоя, внешний и внутренний, должны быть прочно сцеплены друг с другом. Эту функцию выполняет сквидж. Для обеспечения требуемой прочности на разрыв применяется несколько слоёв корда.


Конструкция шланга (резинотекстильного рукава) по СТО2553-026-46028995-2007 (ТУ38405-338-91) позволяет отсрочить возникновение усталостных изменений и обеспечить большую продолжительность срока службы. Отношение толщины стенки к диаметру и количество усиливающих слоёв определяют силы, под действием которых шланг восстанавливает форму, а угол намотки корда должен обеспечить оптимальные условия для сохранения формы шланга в процессе её восстановления после пережатия. Шланги (резинотекстильные рукава) идентифицируются в зависимости от перекачиваемой среды.


Перистальтический (шланговый) насос в зависимости от вида перекачиваемого продукта комплектуется абразивостойкими обмоточной конструкции резинотекстильными шлангами (рукавами) по СТО 2553-026-46028995-2007 (ТУ 38 405-338-91)


Характеристики шлангов (рукавов) по перекачиваемым средам:


Группа (исполнение) Перекачиваемая среда шланга Тип полимера
1 Вода, слабые растворы кислот и щелочей концентрацией до 20% при температуре от -50 до +50˚С СКИ+СКД
Пищевые продукты, кроме продуктов на масленой жировой основе при температуре от -35 до +100˚С НК
2 Нефтепродукты при температуре от -30 до +100˚С БНКС + ПХП
Пищевые продукты на масленой жировой основе при температуре от -30 до +100˚С БНКС пищевой
3 Кислоты с концентрацией до 70% с температурой до +60˚С, азотная кислота при температуре до 25˚С, эпоксидная смола при температуре до 125˚С СКЭПТ


Стандартные типоразмеры шлангов (рукавов) для перистальтических насосов НП по СТО 2553-026-46028995-2007 (ТУ38405-338-91):


Тип насоса Размеры шланга (рукава) Объем смазывающей жидкости
Диаметр Длина
Внутренний Наружный
мм мм мм л
Насос НП-100100 144322550
Насос НП-5050 80179010
Насос НП-3232 5210051,5
Насос НП-2525 5310051,5
Насос НП-1616 37650-
Насос НП-1010 30650 -


Характеристики шлангов (рукавов) для перистальтических насосов
по СТО 2553-026-46028995-2007 (ТУ 38 405-338-91):


Внутренний диаметр, мм Наружный диаметр, мм Длина, мм Масса 1п.м рукава Минимальный радиус изгиба, мм

Номинал

Предельное отклонение

Номинал

Предельное отклонение

10

± 0,5

30

± 1,0

650+10

0,9

52

16

± 0,5

37

± 1,0

650+10

1,2

83

25

± 0,5

53

± 1,5

1005+10

2,0

132

32

± 0,8

52

± 1,5

1005+10

1,5

166

40

± 0,8

68

± 1,5

1500+10

2,9

208

50

± 1,0

80

± 2,0

1790+10

3,7

260

65

± 1,0

103

± 2,0

2000+10

6,0

338

70

± 1,5

110

± 2,0

2900+10

7,0

364

75

± 1,5

115

± 2,0

2300+10

7,5

390

80

± 1,5

120

± 2,0

2780+10

8,0

461

100

± 2,0

145

± 2,0

3225+10

11,0

520

109

± 2,0

167

± 2,0

2700+10

16,0

567



Как известно, одной из важнейших частей перистальтических насосов является шланг (резинотекстильный рукав). Так как на шланг (резинотекстильный рукав) ложится вся нагрузка по перекачке, то он помещается в среду из специального глицерина, который его охлаждает и смазывает. В то же время оченьважно, чтобы шланг выдерживал многократные нагрузки на сжатие, не теряя при этом способности разжиматься. Шланги многослойные, сделаны из качественной резины, имеют идеально ровные и гладкие, прошитые слои. Шланги данной серии отличаются высокой стойкостью к абразивам, что позволяет применять насосы с этими шлангами не только для перекачки химических продуктов, но и для перекачки жидких строительных растворов (пенобетон, смеси для заливки и т.п.). Каждый насос производится с учетом специфических требований заказчика (перекачиваемая среда, напор, расход, климатические требования и т.д.). Он может быть укомплектован специальными разновидностями шлангов (рукавов), системой автоматического отключения при прорыве шланга, ручным или автоматическим устройством дозирования, пультами дистанционного управления, счетчиком моторесурса и т.д.


Смотрите также:



Цены на шланги (рукава):


Шланг (рукав) насоса НП-10 (10х30х650 мм) - цена договорная.
Шланг (рукав) насоса НП-16 (16х37х650 мм) - цена договорная.
Шланг (рукав) насоса НП-25 (25х53х1005 мм) - цена договорная.
Шланг (рукав) насоса НП-32 (32х52х1005 мм) - цена договорная.
Шланг (рукав) насоса НП-50 (50х80х1790 мм) - цена договорная.
Шланг (рукав) насоса НП-100 (100х144х3225 мм) - цена договорная.


Внимание! Цена на шланги (рукава) зависит от объёма заказа!



Компания «ОЙЛЗИП» предлагает к поставке перистальтические насосы НП (НП-10 НП-16 НП-25 НП-32 НП-50 НП-100) , перистальтические насосы в режиме дозирования НПД и весь спектр запасных частей (ЗИП) к ним.



Перистальтические насосы (перистальтические шланговые насосы) НП-10, НП-16, НП-25, НП-32, НП-50, НП-100 (типоразмеры по диаметру шлангов 10, 16, 25, 32, 50, 100 мм) предназначены для перекачивания химически активных и нейтральных жидкостей с вязкостью до 4500 сантипуаз при номинальных параметрах насоса (в зависимости от типоразмера насоса, скорости вращения ротора насоса и абсолютного давления на входе в насос) и плотностью до 3000 кг/м3. Температура перекачиваемой среды от -20оС до +70оС.


Перистальтический насос НП

Типоразмеры:


Насос перистальтический НП-10
Насос перистальтический НП-16
Насос перистальтический НП-25
Насос перистальтический НП-32
Насос перистальтический НП-50
Насос перистальтический НП-100





Перистальтический насос является роторной гидромашиной объемного типа.


Перистальтический насос НП (НП-10 НП-16 НП-25 НП-32 НП-50 НП-100) включает в себя чугунный корпус, в котором на валу установлен чугунный ротор с двумя диаметрально расположенными башмаками из алюминиевого сплава (роликами для насосов НП-10, НП-16). В насосах НП-16 и НП-10 вал редуктора является валом насоса. Между внутренней стенкой корпуса и ротором уложен шланг специальной конструкции из многослойной резины с кордом, либо шланг без корда при низких рабочих давлениях.


Шланг (рукав) в перистальтическом насосе НП закреплен на нагнетательном и всасывающем патрубках (штуцерах для насосов НП-10, НП-16) ленточными хомутами. Корпус с лицевой стороны герметично закрыт крышкой, на которой предусмотрены люк для обслуживания, сапун, указатель уровня глицерина (кроме насосов НП-10, НП-16, НП-25 и НП-32) и сливная пробка. Корпус насоса (кроме насосов НП-10, НП-16) частично заполнен охлаждающе-смазывающей жидкостью.


Принцип работы перистальтического насоса:


Насос НП Перистальтический насос НП НП-10 НП-16 НП-25 НП-32 НП-50 НП-100 НПДПри вращении ротора башмаки перистальтического насоса скользят по шлангу (для перистальтических насосов НП-10, НП-16 ролики обкатывают шланг), пережимая его, и выдавливают перекачиваемую среду в направлении вращения. Шланг сзади башмака практически сразу восстанавливает свою форму до полного сечения. В результате за башмаком создается вакуум, обеспечивающий самовсасывание перекачиваемой среды. Насосы перистальтические выпускаются в климатическом исполнении У для категории размещения 3 и УХЛ для категории размещения 4 по ГОСТ 15150-69. Атмосфера типов 1 и 2 по ГОСТ 15150-69. Насосы перистальтические комплектуются электродвигателем в общепромышленном или взрывозащищенном исполнении.


Перистальтический насосВсасывающий и нагнетающий патрубки при виде со стороны крышки перистальтического насоса направлены вправо – «правое» расположение. Возможно (кроме насосов НП-10 и НП-16) по согласованию «левое» расположения патрубков (патрубки направлены влево).


В качестве охлаждающе-смазывающей жидкости в зависимости от температуры окружающей среды в перистальтических насосах НП используются при температуре выше +5 Градусов С - глицерин, при температуре ниже +5 Градусов С - жидкость полиметилсилоксановая ПМС-400. Для перистальтических насосов НП-10 и НП-16 в качестве смазывающей жидкости используется силиконовая cмазка в аэрозольной упаковке.


Смотрите также:



Характеристики перистальтических насосов НП:


Тип насоса Подача м3 Давление МПа Диаметр шланга, мм Мощность, кВт Габариты, мм Масса, кг

Насос перистальтический
НП-100

60

0,3

100

15

1960x1500x1600

2150

45

0,5

1960x1500x1600

2150

30

0,8

1960x1500x1600

2150

20

1,0

2100x1500x1600

2200

Насос перистальтический
НП-50

9,0

1,0

50

7,5

1395x895x880

450

7,0

1,5

1395x895x880

450

7,0

1,0

5,5

1395x975x880

435

6,0

1,5

1395x975x880

435

5,0

1,5

4

1395x895 x880

435

4,0

1,5

1395x895 x880

435

Насос перистальтический
НП-32

2,2

0,3

32

2,2

1045x500x500

105

Насос перистальтический
НП-25

1,7

1,5

25

2,2

1045x500x500

105

1,4

1,5

1045x500x500

105

0,85

1,5

1045x500x500

105

0,65

1,5

1045x500x500

105

0,55

1,5

1,5

1045x500x500

105

0,45

1,5

1045x500x500

105

Насос перистальтический
НП-16

0,3

0,3

16

0,55

0,75*

685x275 x335

65

0,2

0,3

685x275 x335

65

0,1

0,3

685x275 x335

65

Насос перистальтический
НП-10

0,08

0,3

10

0,55

0,75*

685x275 x335

65

0,06

0,3

685x275 x335

65

0,04

0,3

685x275 x335

65




Схема насосного агрегата НП-10 НП-16 на базе перистальтических насосов НП-10 НП-16:


Схема насосного агрегата НП-10 НП-16 на базе перистальтических насосов НП-10 НП-16



Схема насосного агрегата НП-25 НП-32 НП-50 на базе перистальтических насосов НП-25 НП-32 НП-50:


Схема насосного агрегата НП-25 НП-32 НП-50 на базе перистальтических насосов НП-25 НП-32 НП-50


Перистальтический насос НП (НП-10 НП-16 НП-25 НП-32 НП-50 НП-100) в зависимости от вида перекачиваемого продукта комплектуется абразивостойкими специальной конструкции шлангами одной из следующих модификаций по ТУ 38.405 338-91:


Смотрите также:


- Исполнение 1 - для нейтральных, слабокислых и щелочных сред,
- Исполнение 2 - для пищевых продуктов,
- Исполнение 3 – для растворов щелочей до 30%, для соляной кислоты до 35%, для серной кислоты до 60% , для фосфорной кислоты до 90% и др.,
- Исполнение 4 - для маслонефтепродуктов,
- Исполнение 5 – для пищевых продуктов типа подсолнечного масла,
- Исполнение 6 – для серной кислоты до 92 %.


Входные и выходные втулки (штуцера для насосов НП-10 и НП-16) по согласованию с изготовителем могут быть изготовлены:


- из стали 20,
- из нержавеющей стали 12Х18Н10Т,
- из титана ВТ1-0,
- из полипропилена.

Примечание:



Для правильного выбора модификации шланга и материала патрубков при заказе насоса обязательно согласование вида перекачиваемого продукта, его концентрации и температуры!


Допускается наличие твердых абразивных частиц размером не более 10% от величины внутреннего диаметра шланга насоса (до 15% для одиночных частиц). Концентрация твердых частиц в перекачиваемой среде ограничивается требованиями перекачиваемой смеси по вязкости и плотности.


Структура условного обозначения насоса: НП - Х - Х / Х - Х - Х - Х - ХХ,

где:

НП- насос перистальтический;
Х - внутренний диаметр шланга, мм;
Х - подача, куб.м/час;
Х - давление нагнетания кг/кв.см;
Х - условное обозначение перекачиваемой среды (КЩ - нейтральные, слабокислые и щелочные среды, Х -кислоты, Б - масло и нефтепродукты, П - пищевые продукты);
Х - условное обозначение материала входных и выходных втулок (А - углеродистая сталь, К - сталь 12Х18Н9Т, И - сталь 06ХН28МДТ, Т - титан ВТ1-0);
Х - исполнение агрегата (О-общепромышленное, В - взрывозащищенное);
ХХ - климатическое исполнение (У) и категория размещения (3) по ГОСТ 15150-69.
