Насос Х45/23/4П / Центробежный насос Х45/23/4-П / Насос Х45/23/4-П-Ф4 ПН


Центробежный насос Х45/23/4-П


Смотрите также: МЕМБРАНА ФТОРОПЛАСТОВАЯ (ФТОРОПЛАСТ Ф-4) МЕМБРАНА РЕЗИНОВАЯ


СКАЧАТЬ ПРАЙС ЛИСТ

Заказать продукцию

Компания «ОЙЛЗИП» реализует центробежный насос Х45/23/4П (полное обозначение Х45/23/4-П-Ф4 ПН) и запасные части (ЗИП) к нему.


Насос Х45/23/4П - центробежный, горизонтальный, консольный, на отдельной стойке, с сальниковым уплотнением вала, проточной частью из фторопласта-4 (ГОСТ 1000780) предназначен для перекачивания химически активных жидкостей, в которых коррозионная стойкость деталей, соприкасающихся с перекачиваемой жидкостью, с первого по пятый балл по десяти бальной шкале коррозионной стойкости материалов (ГОСТ 1381968), и нейтральных жидкостей с плотностью не более 1850 кг/м3, температурой от 0°С до плюс 70°С, без включений или содержащих твердые включения размером до 0,2 мм, объемная доля которых не превышает 0,1 %.

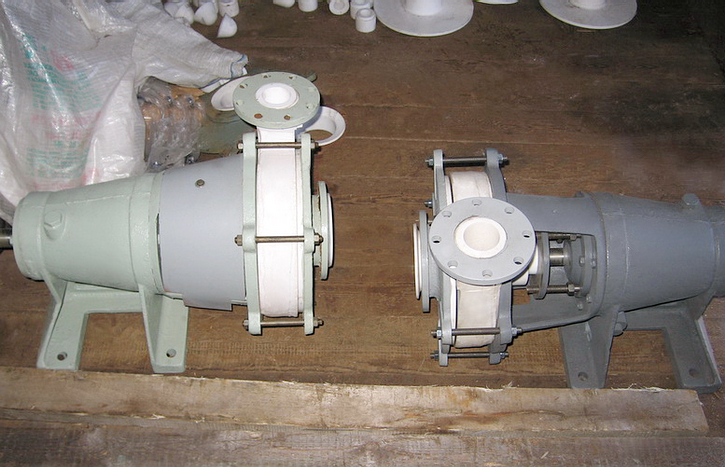

Насос Х45/23/4П Центробежный насос Х45/23/4ПНасос Х45/23/4П (Х45/23/4-П) выпускается по второй группе надежности (ГОСТ 613471).

Климатическое исполнение «У» и категория размещения 4 (ГОСТ 1511079, 1515069).

Насос Х45/23/4П (Х45/23/4-П) выполнен в общепромышленном исполнении и не допускает перекачивания жидкостей во взрывоопасных и пожароопасных производствах и установках, где недопустимо попадание перекачиваемой жидкости в окружающее пространство.

Насос центробежный Х45/23/4-П-Ф4 ПН


Где:
Ремонтный комплект насоса Х45/23/4П
Х - горизонтальный, консольный на отдельной стойке

45 - подача м3/ч

23 - напор м

4 - категория размещения

Ф4 ПН - материал проточной части, марка материала

Технические характеристики насоса Х45/23/4П:


Объемная подача, м3/ч45±3
Напор насоса, м23
Допускаемый кавитационный запас, м5,5
Избыточное давление на входе в насос, МПа (кгс/см2), не более0,05 (0,5)
Частота вращения, об/мин1450±3
Мощность электродвигателя, кВт7
КПД насоса, %, не менее50
Утечка через сальники, см3/ч, не более100
Габаритные размеры (м):
длина0,73
ширина0,34
высота0,49
Масса, кг, не более150

Примечание:

Материал вала рабочей части насоса Х45/23/4П - спецсталь

Насос Х45/23/4П поставляется заказчику без электродвигателя и рамы.

Гарантийный срок эксплуатации насоса Х45/23/4П (Х45/23/4-П) - от 300 до 4000 часов в зависимости от перекачиваемых сред.

Мощность насоса дана для воды с плотностью не более 1000 кг/м3 при температуре 20°С.

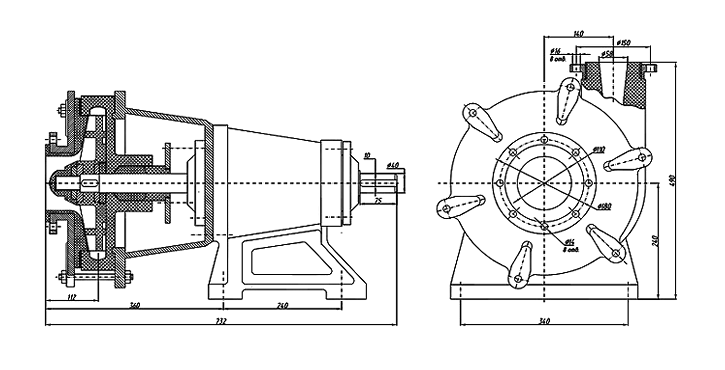

Габаритные размеры насоса Х45/23/4П:


Габаритные размеры насоса Х45/23/4П Х45/23/4-П

Запасные части (ремонтные комплекты) насоса Х45/23/4П:


Наименование изделия Номер чертежа изделия Масса, кг
Колпак защитный насоса Х45/23/4П 15.01.00.05 0,26
Крышка без брони насоса Х45/23/4П 15.01.02.02 4,0
Отвод спиральный насоса Х45/23/4П 15.01.00.12 13,20
Колесо рабочее насоса Х45/23/4П 15.01.00.11 3,10
Втулка нажимная насоса Х45/23/4П 15.01.00.14 0,25
Гайка насоса Х45/23/4П 15.01.00.03 0,12

Комплект поставки:


Насос (без электродвигателя и рамы) Х45/23/4П — 1 шт.
Паспорт — 1 шт.

Устройство и принцип работы насоса Х45/23/4П:


Насос центробежный, горизонтальный на отдельной стойке со спиральным отводом, с открытым рабочим колесом. Всасывающий патрубок направлен по оси насоса, нагнетательный — вверх. Проточная часть насоса выполнена из фторопласта-4, марок ПН, О и Т. Вал насоса Х45/23/4П, выполненный из двух частей, соединенных по прессовой посадке, опирается на подшипники качения. Направление вращения вала насоса Х45/23/4П по часовой стрелке, если смотреть со стороны электродвигателя. Смазка подшипников вала насоса осуществляется жидким маслом, с кинематической вязкостью 35—60.10-6 м2/с (30—50с СТ). Уплотнение вала насоса в месте выхода его из спирального отвода осуществляется сальником.

Указание мер безопасности:


К монтажу и эксплуатации насосов должны допускаться рабочие, знающие конструкцию насосов, обладающие определенным опытом по эксплуатации, обслуживанию и ознакомленные с настоящим паспортом.

При работающем насосе:

а) запрещается подтягивать сальниковое уплотнение или устранять какие-либо неполадки;
б) все вращающиеся части должны быть ограждены.

Запрещается устранять какие-либо неполадки при заполнении жидкостью насоса.
При проведении технического обслуживания насоса электродвигатель должен быть полностью отключен от источников электрического тока.
Перед разборкой насосов, перекачивающих агрессивные жидкости, должна производиться промывка насоса водой и дегазация паром или инертным газом до полного удаления остатков перекачива- емой жидкости.
Пуск насосов после монтажа или ремонта может быть осуществлен после проверки безопасности их эксплуатации лицами, назначенными администрацией предприятия.
Изделия из фторопласта-4 при комнатной температуре не взрывоопасны, не горючи и не оказывают влияния на организм человека при непосредственном контакте.
При нагревании изделий выше 250°С могут выделяться летучие продукты термоокислительной деструкции, содержащие в своем составе фтористый водород, перфторизобутилен, окись углерода. Интенсивное разложение фторопласта-4 начинается при темпера-туре 415°С.

Предельно допустимые массовые концентрации (ПДК) в воздухе рабочей зоны производственных помещений, мг/м3:

фтористого водорода 0,05 класс опасности —«— 1
перфторизобутилена 0,1 —«— 1
окись углерода 20,0 —«— 4
аэрозоля фторопласта-4 10,0 —«— 3
