Плунжер / Плунжер насоса НТП-727 / Плунжерный насос ПН-200 СИН-32

Плунжер Насос НТП-727 СИН Плунжер 90 100 110 125
ЗИП плунжерных насосов НТП-727 ПН-200 СИН-32

Смотрите также: ЗИП НАСОСА НБ-32 | ЗИП НАСОСА НБ-50 | ЗИП НАСОСА НБ-125 ИЖ

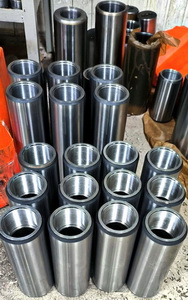

Компания «ОЙЛЗИП» изготавливает и реализует плунжеры насосов НТП-727А, НТП-727Б, ПН-200, СИН-32.

Типоразмеры плунжеров:

Плунжер насоса НТП-727 Ф-100мм НТП 727.01.022 L-280мм
Плунжер насоса НТП-727 Ф-110мм НТП 727.01.022-01 L-280мм
Ф-120мм НТП 727.01.022-02 L-280мм
Ф-90мм НТП 727.01.002 L-280мм

Плунжер насоса СИН Ф-100мм ОФСП.63.00.108.012 L-303мм
Плунжер насоса СИН Ф-125мм ОФСП.63.00.108.012А-02 L-303мм

Плунжер насоса ПН 01.002/2-02 Ф-125мм L-316мм (Шадринский)
ПН 01.002/2-06 Ф-100мм L-316мм (Шадринский)

Плунжер (D100) ПН 01.002/2-06
Плунжер (D125) ПН 01.002/2-02
Плунжер (D90) ПН 01.002/2-08
Плунжер L 280 ф100
НТП 727.01.022-01 (100)
НТП 727.01.022-01 (110)
НТП 727.01.022-02 (125)
СИН.32.00.108.003-01 ф100 L300
СИН.32.00.108.003-03 ф125 L300
СИН.32.04.100.04.00.003-02 ф125 L510
СИН.32.04.100.04.00.003А ф100 L510
ф100 L320 1207.01.01.052-01

Каждый плунжер проходит следующие этапы обработки: механическая обработка, калка, шлифовка, полировка, хромировка.

Плунжерные насосы предназначены для подачи жидких неагрессивных сред при цементировании, гидропескоструйной перфорации, промывке песчаных пробок и проведении других промывочно-продавочных работ при освоении и капитальном ремонте нефтяных и газовых скважин в умеренном и холодном (район I2) макроклиматических районах по ГОСТ 16350. Климатическое исполнение - УХЛ. Категория размещения I по ГОСТ15150. Работа при температуре от -45 до +40, хранение до -60 град. С).

Основные характеристики плунжерных насосов НТП-727А и НТП-727Б:

Марка насоса	Насос НТП-727А	Насос НТП-727Б
Полезная мощность, л.с (КВт)	160 (118)	320 (235)
Наибольшее давление (при Ø плунжера 90 мм), кгс/см² (МПа)	500 (50)	630 (63)
Наибольшая идеальная подача (при Ø плунжера 125 мм), дм³/с	18,94	19,6
Диаметр сменных плунжеров, мм	90, 100, 110, 125, 140*	90, 100, 110, 125, 140*
Длина хода плунжера, мм	160	160
Максимальная частота вращения коренного вала насоса, мин^-1	200
Передаточное число встроенного редуктора	5,06	5,06
Габаритные размеры (длина, ширина, высота), мм	1740 х 1060 х 1140	1740 х 1060 х 1140
Масса насоса в собранном виде без комплекта ЗИП, кг	2100	2100

Схема насоса НТП-727:

Схема плунжера насоса НТП-727:

Плунжер — вытеснитель цилиндрической формы, длина которого намного больше диаметра.

В отличие от поршня уплотнитель располагается на цилиндре и при совершении плунжером возвратно-поступательного движения движется по поверхности плунжера. Плунжеры используются главным образом в гидравлических аксиально-плунжерных, радиально-плунжерных гидромашинах, а также в плунжерных насосах. Также в системах подачи топлива дизельных двигателях — в топливных насосах высокого давления — получили распространение плунжерные пары.

Плунжерные насосы способны работать при больших давлениях, чем поршневые насосы. Причиной этого является то, что в плунжерах высокая чистота обработки должны быть у внешней цилиндрической поверхности, а у поршневых насосов наиболее важным является обработка внутренней цилиндрической поверхности, что технологически осуществить сложнее.

Точность обработки деталей современных плунжерных и роторно-плунжерных гидромашин столь высока, что зазор между внутренней и внешней цилиндрической поверхностью в плунжерных парах достигает 2-3 мкм. Давления, которые способны выдерживать плунжерные пары, очень высоки. Так, например, в момент впрыска топлива в дизельных двигателях развиваемое давление в плунжерной паре может достигать 200 МПа.

Преимущества плунжерного насоса перед поршневым:

- уплотнение плунжера осуществляется пакетом уплотнительных элементов, что значительно увеличивает ресурс работы.
- к пакету уплотнений принудительно подводится смазка, что увеличивает срок их службы.
- конструкция уплотнений позволяет применять самые современные полимерные и композиционные материалы.
- у плунжерного насоса всего один узел уплотнений движущихся частей (уплотнение плунжера), а в поршневом насосе – три (уплотнение поршня, уплотнение штока, уплотнение корпуса).
- значительно меньшая масса и объем при одинаковой гидравлической мощности.
- значительно меньшая пульсация давления в напорной магистрали, что в отдельных случаях позволяет обходиться вообще без демпферов.
- плунжерные насосы постоянного действия с подшипниками скольжения в кривошипно-шатунном механизме, предназначенные для круглосуточной работы в течении длительного времени, и применяются для поддержания пластового давления и буровых работ.

Схема работы плунжерного и поршневого насоса:
