Купить по цене производителя запчасти ЗИП агрегата ЦА-320 АНЦ-320 ЦА320



Запасные части для агрегатов ЦА-320 АНЦ-320 УНБ
на базе насосов НЦ-320 9ТМ НПЦ



Цементировочный агрегат ЦА-320 предназначен для нагнетания рабочих жидкостей при цементировании скважин в процессе бурения и капитального ремонта, а также при проведении других промывочно-продавочных работ на нефтяных и газовых скважинах.


Оборудование агрегата размещается на базе шасси автомобиля (Камаз, Краз или Урал), при этом двигатель автомобиля используется в качестве привода насоса высокого давления.


Наше предприятие производит оригинальные запасные части для цементировочных агрегатов ЦА-320 АНЦ-320 УНБ-125х32 на базе насосов НЦ-320 9Т 9ТМ НПЦ


Запасные части изготовлены строго по чертежу, техническим условиям ТУ и имеющие сертификат соответствия.

Запасные части для агрегатов ЦА-320 АНЦ-320 УНБ
Пробные экземпляры ЗИП проходят обязательное исследование и контроль качества в испытательной лаборатории. Протокол исследований на запасные части



Каталог


№
п.п.		 Обозначение Наименование
1 ЗКШ.00.000 Смотреть описание Колено шарнирное 3КШ (50х40) агрегата ЦА-320
2 ЗКШ.00.000-01 Смотреть описание Колено шарнирное устьевое 3КШ (50х40) агрегата ЦА-320
3 3КШ.УУ.000 Смотреть описание Колено шарнирное усиленное КШУ (50х70) агрегата ЦА-320
4 ЭП 9905.000 Смотреть описание Колено шарнирное ЭП 9905.000 (под 90 градусов) агрегата ЦА-320
5 ЭП 9906.000 Смотреть описание Колено шарнирное сдвоенное ЭП 9906.000 агрегата ЦА-320
6 Смотреть описание Быстросборное соединение с барашковой гайкой (50х40)
7 Смотреть описание Быстроразборное соединение БРС 1 агрегата ЦА-320
8 Смотреть описание Быстроразборное соединение БРС 2 агрегата ЦА-320
9 Смотреть описание Быстроразборное соединение БРС 3 агрегата ЦА-320
10 Смотреть описание Быстроразборное соединение БРС 4 агрегата ЦА-320
11 АФНИ.306121.011 Смотреть описание Кран запорный шаровой Ду 25 Ру 70
12 АФНИ.306121.005 Смотреть описание Кран запорный шаровой Ду 50 Ру 70 (с сектором)
13 АФНИ.305365.006 Заслонка шиберная агрегата ЦА-320
14   Коробка отбора мощности агрегата ЦА-320
15   Рукав всасывающий Ду 75 (длина 4 м) агрегата ЦА-320
16   Шланг нагнетательный 2 агрегата ЦА-320
17   Шланг сброса 2 агрегата ЦА-320
18   Труба высокого давления ТВД (длина 1 м) агрегата ЦА-320
19   Труба высокого давления ТВД (длина 2 м) агрегата ЦА-320
20   Труба высокого давления ТВД (длина 4 м) агрегата ЦА-320
21   Труба высокого давления ТВД (длина по требованию заказчика)
22 4АН.3-53 РАЗДЕЛИТЕЛЬ
23 4АН.3.53.1 ШТУЦЕР
24 4АН.3.53.2 ГАЙКА НАЖИМНАЯ
25 4АН.3.53.3 МЕМБРАНА
27 9Т РТИ КОМПЛЕКТ РЕЗИНО-ТЕХНИЧЕСКИХ ИЗДЕЛИЙ НАСОС 9Т (БЕЗ ПОРШНЕЙ)
28 9Т.01.037 Р МАНЖЕТА САЛЬНИКА
29 9Т.01.320 ФИЛЬТР СЕТЧАТЫЙ
30 АФНИ.061146.001 ФИЛЬТР СЕТЧАТЫЙ
31 АФНИ.067721.007 КОМПЛЕКТ РЕЗИНО-ТЕХНИЧЕСКИХ ИЗДЕЛИЙ
32 АФНИ.296372.001 ГИДРОСЪЕМНИК СЕДЕЛ КЛАПАНОВ Ф 111
33 АФНИ.296377.001 ПРИСПОСОБЛЕНИЕ ДЛЯ СЪЕМА ЦИЛИНДРОВЫХ ВТУЛОК
36 АФНИ.301251.007 КРЫШКА КАРТЕРА СТАНИНЫ
37 АФНИ.301265.007 КРЫШКА КЛАПАНА
38 АФНИ.301534.001 ЗАХВАТ (СЪЁМНИК СЁДЕЛ Ф111)
39 АФНИ.301534.001-01 ЗАХВАТ (СЪЁМНИК СЁДЕЛ Ф105)
40 АФНИ.302288.001 ТРУБОПРОВОД ЦА-320
41 АФНИ.302316.001 ТРУБОПРОВОД ЦА-320
42 АФНИ.302417.001 ЛИНИЯ ВСАСЫВАНИЯ ДУ-100
43 АФНИ.302417.003 ПАТРУБОК ВСАСЫВАЮЩИЙ ДУ-75
44 АФНИ.302441.005 ТРУБА L=4065 ЦА-320
45 АФНИ.302441.005-01 ТРУБА L=2065 ЦА-320
46 АФНИ.302441.005-02 ТРУБА L=1140 ЦА-320
47 АФНИ.302631.003-01 КОЛЛЕКТОР ВСАСЫВАЮЩИЙ
48 АФНИ.302637.015 КОЛЛЕКТОР НАГНЕТАТЕЛЬНЫЙ
49 АФНИ.302645.008-01 ШЛАНГ ВСАСЫВАЮЩИЙ (6м) ДУ-75
50 АФНИ.302645.008 ШЛАНГ ВСАСЫВАЮЩИЙ (4м) ДУ-75
51 АФНИ.302661.046 ПАТРУБОК ДУ-75
52 АФНИ.303141.004 ВАЛ ЭКСЦЕНТРИКОВЫЙ С ШАТУНАМИ
53 АФНИ.303665.001 ПРИВОДНАЯ ЧАСТЬ
54 АФНИ.304269.002 КОРОНКА
55 АФНИ.304513.004 ШАТУН С ВТУЛКОЙ
56 АФНИ.304515.001 ВАЛ ЭКСЦЕНТРИКОВЫЙ В СБОРЕ С ВЕНЦОМ
57 АФНИ.304516.00 Смотреть описание КРЕЙЦКОПФ
58 АФНИ.305142.012 КОЖУХ
59 АФНИ.305365.006 ЗАСЛОНКА ШИБЕРНАЯ
60 АФНИ.305441.006 УКАЗАТЕЛЬ МАСЛА
61 АФНИ.305658.001 КОМПЛЕКТ ЗИП, ИНСТРУМЕНТА И ПРИНАДЛЕЖНОСТЕЙ
62 АФНИ.305658.001-01 (Ф100,127) КОМПЛЕКТ ЗИП, ИНСТРУМЕНТА И ПРИНАДЛЕЖНОСТЕЙ
63 АФНИ.305659.001 (ЗИП) КОМПЛЕКТ ЧЕРВЯЧНОЙ ПАРЫ (9Т, НЦ-320)
64 АФНИ.305659.003 КОМПЛЕКТ ЧЕРВЯЧНОЙ ПАРЫ С ШАТУНАМИ
66 АФНИ.306121.005 КРАН ЗАПОРНЫЙ ШАРОВОЙ ДУ-50 Ру 70 МПа
67 АФНИ.306121.011 КРАН ЗАПОРНЫЙ ШАРОВОЙ ДУ-25 Ру 70 МПа
68 АФНИ.306555.001-01 (Ф115) ГИДРАВЛИЧЕСКАЯ ЧАСТЬ
69 АФНИ.306555.002 БЛОК КЛАПАННЫХ КОРОБОК
70 АФНИ.306555.003 КОРОБКА КЛАПАННАЯ
71 АФНИ.306555.004 КОРОБКА КЛАПАННАЯ
72 АФНИ.306571.001 ПОРШЕНЬ Ф 90
73 АФНИ.306571.002 ПОРШЕНЬ Ф 100
74 АФНИ.306571.002-01 ПОРШЕНЬ Ф 115
75 АФНИ.306571.002-02 ПОРШЕНЬ Ф 127
76 АФНИ.306571.003-01 ШТОК ПОРШНЯ С ПОРШНЕМ И ГАЙКАМИ Ф 115
77 АФНИ.306571.003-02 ШТОК ПОРШНЯ С ПОРШНЕМ И ГАЙКАМИ Ф 90
78 АФНИ.306571.003-03 ШТОК ПОРШНЯ С ПОРШНЕМ И ГАЙКАМИ Ф 100
79 АФНИ.306571.003-04 ШТОК ПОРШНЯ С ПОРШНЕМ И ГАЙКАМИ Ф 127
80 АФНИ.306577.001-01 КЛАПАН В СБОРЕ Ф 111
81 АФНИ.306577.001 КЛАПАН В СБОРЕ Ф 105
82 АФНИ.306577.002 КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ
83 АФНИ.711112.005 ЗАГЛУШКА
84 АФНИ.711141.043 КОЛЬЦО
85 АФНИ.711141.044 ШАЙБА СПЕЦИАЛЬНАЯ
86 АФНИ.711142.009 ПРОКЛАДКА
87 АФНИ.711341.017 ВТУЛКА
88 АФНИ.711342.016 ФЛАНЕЦ
89 АФНИ.711352.019 КРЫШКА
90 АФНИ.711374.001 КРЫШКА ЛОБОВАЯ
91 АФНИ.711441.001 ВТУЛКА
92 АФНИ.711452.002 КРЫШКА ТОРЦОВАЯ
93 АФНИ.711472.002 КОРПУС САЛЬНИКА (9Г.01.016-01)
94 АФНИ.712173.001 СЕДЛО КЛАПАНА Ф 111
95 АФНИ.712322.001 КРЫШКА ТОРЦОВАЯ
96 АФНИ.712322.001-01 КРЫШКА ТОРЦОВАЯ
97 АФНИ.712351.002 (клапан Ф 105) СЕДЛО КЛАПАНА (для втулок Ф 90)
98 АФНИ.712392.001 ВТУЛКА ШЛИЦЕВАЯ
99 АФНИ.713191.004 ВТУЛКА ШАТУНА
100 АФНИ.713312.001 ПАЛЕЦ КРЕЙЦКОПФА
107 АФНИ.713542.002 ГАЙКА КРЫШКИ КЛАПАННОЙ
113 АФНИ.715393.006 ПОЛУМУФТА
115 АФНИ.715441.001-01 ВТУЛКА ЦИЛИНДРОВАЯ Ф 90
116 АФНИ.715441.001-02 ВТУЛКА ЦИЛИНДРОВАЯ Ф 100
117 АФНИ.715441.001-03 ВТУЛКА ЦИЛИНДРОВАЯ Ф 115
118 АФНИ.715441.001-04 ВТУЛКА ЦИЛИНДРОВАЯ Ф 127
119 АФНИ.715513.004 ШТОК (СЪЁМНИК ВТУЛОК)
120 АФНИ.715513.005 ШТОК ПОРШНЯ
121 АФНИ.715531.001 ШТОК (ГИДРОСЪЁМНИК СЁДЕЛ)
124 АФНИ.715741.001 ШТУЦЕР 2" Ду-50
125 АФНИ.722515.002-01 ЧЕРВЯК
126 АФНИ.722542.001 ВЕНЕЦ ЧЕРВЯЧНОГО КОЛЕСА
127 АФНИ.731273.001 КОРПУС (ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН)
128 АФНИ.732221.001 СТАНИНА
129 АФНИ.732221.002 КРЫШКА СТАНИНЫ
134 АФНИ.741334.021 ФЛАНЕЦ НАЖИМНОЙ (ГИДРАВЛИКА)
135 АФНИ.741336.002 КРЫШКА (БОКОВАЯ)
136 АФНИ.742161.001 КЛИН (СЪЁМНИК ВТУЛОК)
137 АФНИ.742161.002 КЛИН (СЪЁМНИК ВТУЛОК)
138 АФНИ.743411.002 ШАТУН
141 АФНИ.751393.006 ПОЛУМУФТА
142 АФНИ.751612.002 ВАЛ ЭКСЦЕНТРИКОВЫЙ
143 АФНИ.751662.001 КОРПУС КРЕЙЦКОПФА
144 АФНИ.751857.002 РЫМ-БОЛТ М8
145 АФНИ.752212.002 УГОЛЬНИК ВВЕРТНОЙ
146 АФНИ.752411.001-01 ТАРЕЛКА КЛАПАНА Ф 105
147 АФНИ.752411.001-02 ТАРЕЛКА КЛАПАНА Ф 111
152 АФНИ.753163.002 ФЛАНЕЦ НАЖИМНОЙ
153 АФНИ.753615.004 ПРУЖИНА СТОПОРНАЯ
154 АФНИ.753616.002 КОЛЬЦО ПРУЖИННОЕ
155 АФНИ.753616.003 КОЛЬЦО СТОПОРНОЕ
156 АФНИ.753691.003 АМОРТИЗАТОР
157 АФНИ.753691.004 ВТУЛКА (ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН)
158 АФНИ.753781.001-01 НАКЛАДКА СТАНИНЫ ВЕРХНЯЯ
159 АФНИ.753781.001 НАКЛАДКА СТАНИНЫ НИЖНЯЯ
160 АФНИ.753781.002 НАКЛАДКА КРЕЙЦКОПФА
165 АФНИ.754152.017 УПЛОТНЕНИЕ ЦИЛИНДРОВОЙ ВТУЛКИ
166 АФНИ.754152.018 УПЛОТНЕНИЕ
182 АФНИ.754171.001 МАНЖЕТА ШТОКА
183 АФНИ.754171.003 МАНЖЕТА ЛОБОВОЙ КРЫШКИ
184 АФНИ.754171.004 УПЛОТНЕНИЕ
185 АФНИ.754171.005 МАНЖЕТА ПОРШНЯ
186 АФНИ.754174.003 УПЛОТНЕНИЕ ДОНОГО КЛАПАНА
187 АФНИ.754174.004-01 УПЛОТНЕНИЕ КЛАПАНА Ф 111
188 АФНИ.754174.004 УПЛОТНЕНИЕ КЛАПАНА Ф 105
189 АФНИ.754175.001 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (БРС)
190 АФНИ.754175.002 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
208 АФНИ.758412.006 КОНТРГАЙКА ШТОКА
209 АФНИ.758412.007 ГАЙКА (ГИДРОСЪЁМНИК СЁДЕЛ)
210 АФНИ.758412.008 ГАЙКА №36
211 АФНИ.758412.009 ГАЙКА ШТОКА
223 НБ 80.02.00.009 УПЛОТНЕНИЕ КРЫШКИ КЛАПАНА
224 НБ 80.02.00.023 ПРУЖИНА КЛАПАНА ПР-52
225 НБ 80.00.00.136 МАНЖЕТА
226 НБ 80.00.00.137 УПЛОТНЕНИЕ
227 НБ 80.00.00.139 ВИНТ
228 НБ 80.00.00.146 ВОРОТОК
230 НЦ 320 РТИ 1 КОМПЛЕКТ РЕЗИНО-ТЕХНИЧЕСКИХ ИЗДЕЛИИ (без поршней)
231 ЦН-0206 УПЛОТНЕНИЕ
232 11ГРИ.00.501-1 РУКОЯТКА
233 11ГРИ.04.006 ПРОБКА1/2
234 11Г-22-01 КРАН ТРЕХХОДОВОЙ
235 2АУ.21.002 ГНЕЗДО КОНУСА
236 2АУ.21.003 ГАЙКА НАКИДНАЯ
237 ЗАУ.01.012 УПЛОТНЕНИЕ
238 ЗКШ.00.008 УПЛОТНЕНИЕ
239 ЦА 320А.04.00.301-01 ПРОКЛАДКА
240 ЦА 320А.04.00.003 ГНЕЗДО УПЛОТНЕНИЯ ДУ-100
241 ЦА 320А.04.06.000 ХОМУТ
242 ЦА 320М.12.6 КОНУС УПЛОТНЕНИЯ
243 ЦА 320М.17.28 ШЛАНГ НАГНЕТАТЕЛЬНЫЙ 2" (10 м) ДУ-50
244 ЦА 320М.17.28.4 ХОМУТ ДУ-50
245 ЦА 320М.17.29 ШЛАНГ СБРОСА 2" (10 м) ДУ-50
246 ЦА 320М.17.30.6 ПАТРУБОК
247 ЦА 320М.17.30.125 ГАЙКА НАКИДНАЯ ДУ-100
248 ЦА 320М.17.30.61 КОНУС УПЛОТНЕНИЯ ДУ-75, 100
249 ЦА 320М.17.30А ШЛАНГ ВСАСЫВАЮЩИЙ 4" (4 м) ДУ-100
250 ЦА 320М.17.30А ШЛАНГ ВСАСЫВАЮЩИЙ 4" (6 м) ДУ-100
251 ЭП 9905.000 КОЛЕНО ШАРНИРНОЕ 50X70
252 ЭП 9906.000 КОЛЕНО ШАРНИРНОЕ СДВОЕННОЕ
253 ЗКШ.00.000 КОЛЕНО ШАРНИРНОЕ
254 2КМ.000 КРАН МУФТОВЫЙ КМ
255 3КМ.000 КРАН МУФТОВЫЙ КМ
256 4КМ.000 КРАН МУФТОВЫЙ КМ
257 КЛАПАН КСК 5-6 (К4А) Т3 ТУ 26 02 967-87
258 НАСОС ПЛАСТИНЧАТЫЙ БГ 12-41 ТУ 2 053 1650-83
259 МАНОМЕТР МП4-У-IP53-60 МПа 1,5 ТУ 25 02 180335-84
260 РУКАВ Б(1)-10-50-69 L=10 000 ГОСТ 18698-79 ДУ-50
261 РУКАВ Б(2)-100-10 L=4 000 ГОСТ 5398-76 ДУ-100
262 РУКАВ Б(2)-100-10 L=6 000 ГОСТ 5398-76 ДУ-100
263 РУКАВ Б(2)-75-10 L=4 000 ГОСТ 18698-79 ДУ-75
264 РУКАВ Б(2)-75-10 L=6 000 ГОСТ 5398-76 ДУ-75
265 ПОДШИПНИК 32617 ГОСТ 8328-75
266 ПОДШИПНИК 8222 ГОСТ 7872-89
269 ПОДШИПНИК 7624 ТУ 37 006 162-89
270 ПОДШИПНИК 7524 ТУ 37 006 162-89
273 ДАТЧИК ТЕМПЕРАТУРЫ ТМ100В ТУ36.003.271-76
307 МАНЖЕТА 1.1-70х95-4 ГОСТ 8752-79 / ОСТ 38 05 146-78
309 РЫМ-БОЛТ М12.06 ГОСТ 4751-73




Основные комплектующие ЗИП для агрегатов ЦА-320:
Запасные части для агрегатов ЦА-320 АНЦ-320



Технические характеристики агрегата ЦА-320 (АНЦ-320)


Монтажная база КрАЗ-65101
Урал 4320-1912-30
КамАЗ-43118
Силовой привод двигатель автомобиля (базы)
Отбираемая мощность, не более, кВт 176
Насос высокого давления Насос цементировочный поршневой НЦ-320
Мощность полезная, кВт 100
Предельное давление нагнетания, МПа 40
Наибольшая идеальная подача, дм3/с 26
Вместимость мерного бака, м3 6
Манифольд условный диаметр, мм:
   — приемной линии 100
   — нагнетательной линии 50
Вместимость бачка для цементного раствора, м3 0,25
Водоподающий блок двигатель ЗМЗ-511 (ГАЗ-53)
Частота вращения вала двигателя, об/мин:
   — максимальная 3200
   — рабочая 2500—2950
Мощность, кВт до 92
Центробежный насос ЦНС 38-154
Подача, дм3/с 10,5
Давление, МПа 1,54
Габаритные размеры, мм 10150х2700х3225
Масса не более, кг 16000

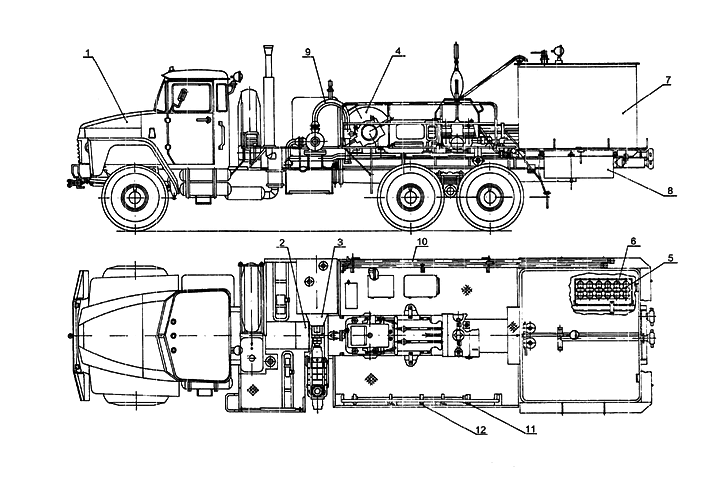

Схема


Схема агрегата ЦА-320 (АНЦ-320)



Поз. Обозначение Наименование Кол-во Примечание
1 Шасси автомобиля КрАЗ-250, КрАЗ-65101, Урал-4320-1912-30 1
2 ЦА 320Б.02.01.000-02 Коробка отбора мощности 1 Для АНЦ-320
АФНИ.303122.003 Редуктор Для АНЦ-320У
3 АФНИ.611525.001-01 Блок водоподающий с центробежным насосом 1
4 АФНИ.063168.002 Насос НЦ-320 1
5 ЭП 9905.000 Колено шарнирное 50х70 2 *
6 ЭП 9906.000 Колено шарнирное сдвоенное 50х70 4 *
7 АФНИ.307342.005 Бак мерный с донными клапанами
8 2ЦА.12 Бачок цементный 1
9 ЦА 320А.04.00.000 Манифольд 1 Для АНЦ-320
АФНИ.306585.001 Для АНЦ-320У
10 АФНИ.302441.005 Труба L=4065 5
11 АФНИ.302441.005-01 Труба L=2065 1
12 АФНИ.302441.005-02 Труба L=1140 1



Всегда в наличии на складе в городе Ижевск весь перечень ЗИП и расходников для цементировочных агрегатов по выгодной цене производителя: цилиндровые втулки, поршни, штока, клапаны, сёдла, комплекты РТИ, накладки, крецйкопфы, шатуны, гидравлические части, шарнирные колена, шаровые краны, манифольдные трубы и нагнетательные шланги.



Доставка Компания «ОЙЛЗИП»



Доставка запчастей для агрегатов ЦА-320 АНЦ-320 (УНБ)
осуществляется любой транспортной компанией на выбор покупателя.

Мы бесплатно доставляем до терминала ТК в нашем городе Ижевск.



Заказать продукцию



Купить по цене производителя запчасти ЗИП агрегата ЦА-320 АНЦ-320 ЦА320
© КОМПАНИЯ «ОЙЛЗИП»
All Rights Reserved
Быстрая навигация по сайту: Насос НЦ-320 (9Т) | Буровой насос НБ-32 | Буровой насос НБ-50 | Буровой насос НБ-125 ИЖ
