Краны пробковые, муфтовые типа КМ (КП), типоразмеры: 2КМ 3КМ 4КМ (обозначение по чертежам 2КМ.00.000 3КМ.00.000 4КМ.00.000) предназначены для перекрытия потоков неагрессивных жидких сред в трубопроводах.
Краны 2КМ 3КМ 4КМ являются кранами высокого давления и состоят из стального штамповоного корпуса с двумя отводами. В корпус крана вставляется цилиндрическая пробка с коническими вкладышами.
Уплотняются вкладиши резиновыми кольцами. Вкладыши затягиваются в корпусе с помощью нажимной коронки. Для проворачивания пробки на шестигранник надевается рукоятка с отверстиями под вороток. Кран КМ имеет обратный клапан для смазки мест уплотнения пробки и вкладышей.
Характеристики кранов КМ:

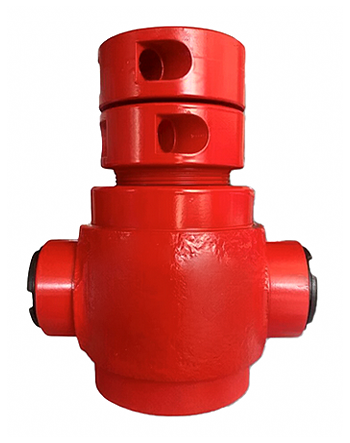

Кран муфтовый (пробковый) 2КМ (2КМ.00.000)
НАЗНАЧЕНИЕ ИЗДЕЛИЯ:
Кран муфтовый 2КМ, пробковый, натяжной, стальной предназначен для перекрытия трубопроводов для не агрессивных жидких сред.
Вид климатического исполнения УХЛ, категория I, ГОСТ 15150-69
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА 2КМ:
Давление условное, МПа: 40
Проход условный, мм по ГОСТ 28338-89: 40
Присоединительная резьба муфт по ГОСТ 633, мм: 60
Габаритные размеры, мм: 215*150*250
Масса, кг: 22
Пропуск среды, см/мин: 0,4
Средний срок службы до списания, лет: 2
Кран муфтовый (пробковый) 3КМ (3КМ.00.000)
НАЗНАЧЕНИЕ ИЗДЕЛИЯ:
Кран муфтовый 3КМ, пробковый, натяжной, стальной предназначен для перекрытия трубопроводов для не агрессивных жидких сред.
Вид климатического исполнения УХЛ, категория I, ГОСТ 15150-69
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА 3КМ:
Давление условное, МПа: 70
Проход условный, мм по ГОСТ 28338-89: 50
Присоединительная резьба муфт по ГОСТ 633, мм: 60
Габаритные размеры, мм: 215*150*250
Масса, кг: 24
Пропуск среды, см/мин: 0,4
Средний срок службы до списания, лет: 2
Средняя наработка до отказа, цикл: 400

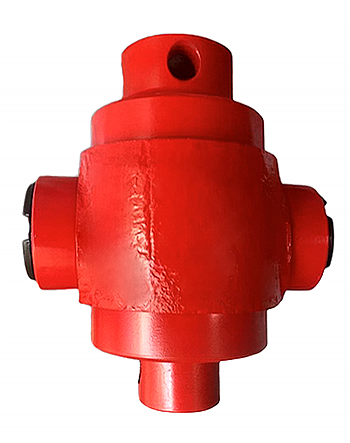

Кран муфтовый (пробковый) 4КМ (4КМ.00.000)
НАЗНАЧЕНИЕ ИЗДЕЛИЯ:
Кран муфтовый 4КМ, пробковый, натяжной, стальной предназначен для перекрытия трубопроводов для не агрессивных жидких сред.
Вид климатического исполнения УХЛ, категория I, ГОСТ 15150-69
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА 4КМ:
Давление условное, МПа: 70
Проход условный, мм по ГОСТ 28338-89: 25
Присоединительная резьба муфт по ГОСТ 633, мм: 60
Габаритные размеры, мм: 215*150*250
Масса, кг: 19
Пропуск среды, см/мин: 0,25
Средний срок службы до списания, лет: 2

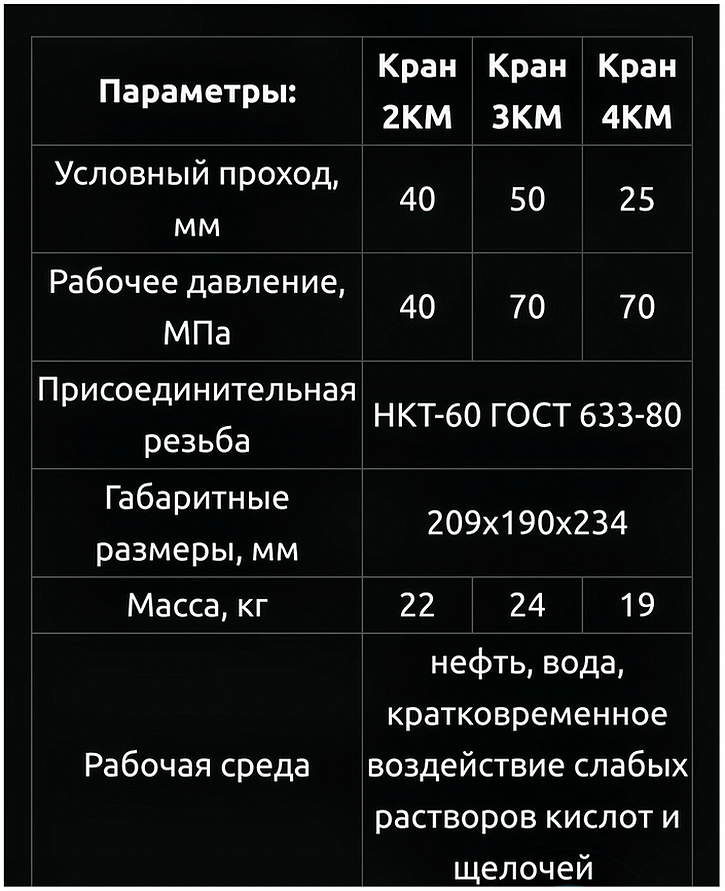

Технические характеристики пробковых муфтовых кранов КМ:
Параметры:
Кран 2КМ
Кран 3КМ
Кран 4КМ
Условный проход, мм
40
50
25
Рабочее давление, МПа
40
70
70
Присоединительная резьба
НКТ-60 ГОСТ 633-80
Габаритные размеры, мм
209х190х234
Масса, кг
22
24
19
Рабочая среда
нефть, вода, кратковременное воздействие слабых растворов кислот и щелочей

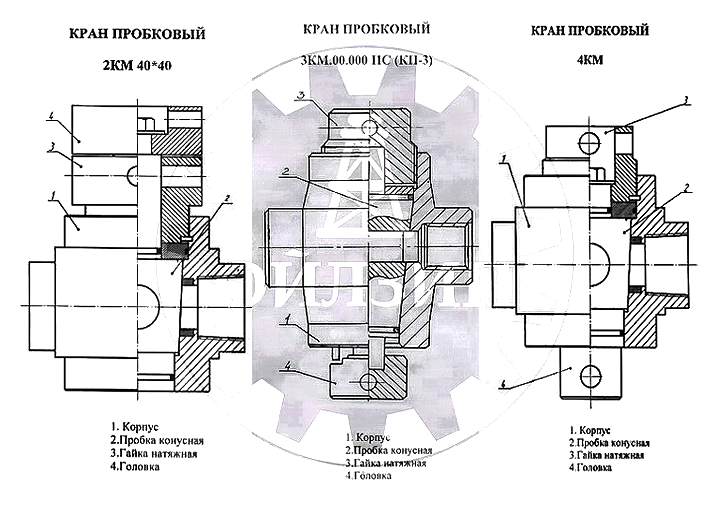

Схемы пробковых муфтовых кранов КМ:
Кран пробковый (муфтовый кран) — разновидность трубопроводного крана, запирающий или регулирующий элемент которого (пробка) имеет форму конуса (усечённого). Также иногда называется пробковым краном, коническим краном[2]. Это один из самых давних и самых простых типов арматуры, достаточно привести в пример самоварный краник, имеющий именно эту конструкцию. Конусные краны насчитывают большое количество конструктивных исполнений для различных условий эксплуатации, что связано с традиционностью этого типа арматуры, но в наши дни используются всё меньше и постепенно заменяются более современной и универсальной конструкцией — шаровыми кранами.
Сквозное отверстие в пробке, которое в отличие от шаровых кранов, как правило, не круглое, а трапецевидное обеспечивает проход среды при открытии крана. Сёдлами является внутренняя поверхность корпуса. Таким образом, уплотнительными поверхностями запорного органа являются конические поверхности — наружная пробки и внутренняя корпуса.
В конусных кранах необходимо обеспечить два весьма трудносочетаемых требования — создать плотный и герметичный контакт между коническими поверхностями пары корпус—пробка и при этом обеспечить свободный плавный поворот пробки, не допуская её заклинивания и задирания уплотнительных поверхностей. Последнее требование диктует необходимость изготовления корпусов и пробок из материалов, обладающих хорошими антифрикционными качествами (латунь, бронза, чугун). Такие материалы ограничивают практическое применение конусных кранов давлением 1,6 МПа и диаметром 100 мм. Иногда конусные краны изготавливают также из углеродистой стали диаметром до 200 мм, но пробку в этих случаях делают из чугуна, либо применяют специальную систему смазки уплотнительных поверхностей.
Конусный кран (кран пробковый) весьма сложно изготовить и отрегулировать так, чтобы обеспечить какую-то стабильную величину усилия, необходимого для поворота пробки, поэтому они практически непригодны для использования с электро- или пневмоприводами и управляются вручную.
