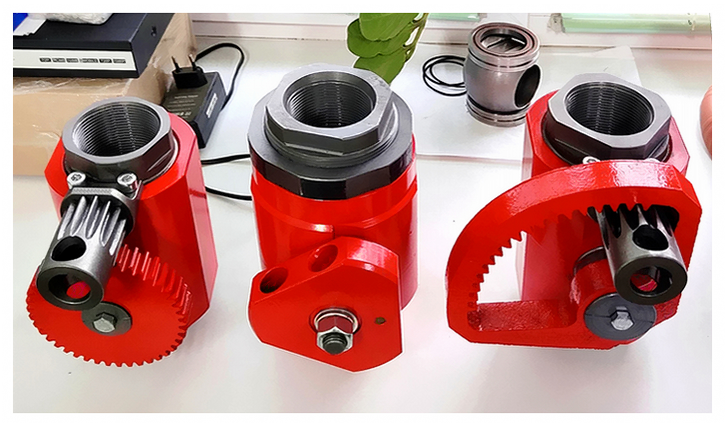

Кран АФНИ.306121.005 / АФНИ.306121.011 КШ 25х70 КШ 50х70 / краны АСК СИН КВД



Краны запорные шаровые КШ 25Х70 КШ 50Х70

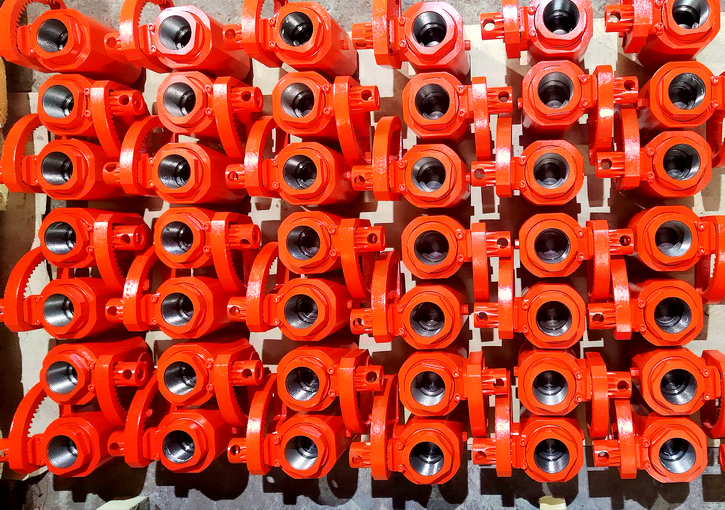

Кран КШ 50х70 ДУ-50 Ру-70 МПа Кислотостойкий



Смотрите также: АГРЕГАТ ЦА-320 | КРАН МУФТОВЫЙ КМ | ПРАЙС ЛИСТ НА ЗИП ЦА-320


СКАЧАТЬ ПРАЙС ЛИСТ

Заказать продукцию




Компания «ОЙЛЗИП» изготавливает и реализует запорные шаровые краны КШ 25х70 ДУ-25 Ру-70 МПа (кран АФНИ.306121.011), КШ 50х70 с сектором ДУ-50 Ру-70 МПа (кран АФНИ.306121.005) и весь спектр комплектующих (ЗИП) к ним.


Кран шаровой КШ 25х70 чертёж АФНИ.306121.011 (аналог АСК 25.70.000-01) ДУ-25  Ру-70 МПа Типоразмеры шаровых кранов КШ:


Кран АФНИ.306121.011 КШ 25х70 ДУ-25 Ру-70 МПа
Кран АФНИ.306121.005 КШ 50х70 ДУ-50 Ру-70 МПа с сектором
Кран АФНИ.306121.011 К КШ 25х70 ДУ-25 Ру-70 МПа кислотостойкий
Кран КШ 50х70 ДУ-50 Ру-70 МПа кислотостойкий АФНИ.306121.005К
Где:
Шар - нержавейка 40Х13. Седло под шар - кислотостойкий полиамит (Германия)



Запорные шаровые краны КШ 25х70 АФНИ.306121.011 и КШ 50х70 с сектором АФНИ.306121.005 являются аналогами крана шарового АСК25.70.000-01, АСК50.70.000-01, СИН108.000, СИН108.000, СИН112.000, СИН114.000, СИН114.000С, СИН120.000, СИН120.000С, Синергия и шаровых запорных кранов типа АСК25.70.000-01 и АСК50.70.000-01


Кран шаровой КШ 25х70 чертёж АФНИ.306121.011 (аналог АСК 25.70.000-01) ДУ-25 Ру-70 МПа Назначение шаровых кранов КШ:


Запорные шаровые краны КШ 25х70 и КШ 50х70 с сектором (АФНИ.306121.011, АФНИ.306121.005, ОФСП.306121.011, ОФСП.306121.005, АСК25.70.000-01, АСК50.70.000-01, СИН108.000, СИН108.000, СИН112.000, СИН114.000, СИН114.000С, СИН120.000, СИН120.000С, Синергия) предназначены для перекрытия потоков неагрессивных жидких сред в трубопроводах при освоении и ремонте нефтяных скважин, интенсификации добычи и цементировании.

Шаровые запорные краны типа КШ служат в качестве запорного органа для полного закрытия или полного открытия потока рабочей среды.


Преимущества шаровых запорных кранов КШ:


более долговечен.
простота конструкции.
высокая и надёжная герметичность.
регулирование потока с помощью сектора - кран КШ 50х70.
простая форма проточной части и отсутствие в ней застойных зон.
применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.
вместо пробки (на пробковых кранах) - азотированный шар или шар с термобработкой.
небольшие габариты и вес.


Обозначение шаровых запорных кранов КШ:


Кран шаровой запорный КШ 25х70, где:
КШ - кран шаровой
25 - Проходное сечение, мм
70 - Рабочее давление, МПа

Кран шаровой запорный КШ 50х70, где:
КШ - кран шаровой
50 - Проходное сечение, мм
70 - Рабочее давление, МПа


Каждый шаровой кран испытан на прочность давлением 87,5МПа и на герметичность давлением 70МПа в течении 3 минут.



Кран АФНИ.306121.011 КШ 25Х70 (аналог крана АСК 25.70.000-01):


Кран КШ 25Х70 АФНИ.306121.011


Кран шаровой АФНИ.306121.011 КШ 25х70 состоит из корпуса (поз. 1), в который ввернуты муфты (поз.2) для присоединения к трубопроводу. В корпусе установлены седла (поз. 3) и клапан (поз. 4).

Плотность прилегания в шаровом кране достигнута притиранием. Положение клапана «открыто-закрыто» изменяется вращением клапана при помощи штока (поз. 5) и переходника через зубчатый сектор (поз. 6) и шестерню (поз. 7).

Положение риски на ограничителе шарового крана вдоль оси трубопровода соответствует открытому крану, перпендикулярно-закрытому. Для обеспечения герметичности крана установлены резиновые уплотнительные кольца.


Кран АФНИ.306121.005 КШ 50Х70 с сектором (аналог крана АСК 50.70.000-01):


Кран КШ 50Х70 с сектором АФНИ.306121.005


Кран шаровой АФНИ.306121.005 КШ 50х70 состоит из корпуса (поз. 1), в который ввернуты муфты (поз.2) для присоединения к трубопроводу. В корпусе установлены седла (поз. 3) и клапан (поз. 4).

Плотность прилегания в шаровом кране достигнута притиранием. Положение клапана «открыто-закрыто» изменяется вращением клапана при помощи штока (поз. 5) и переходника через зубчатый сектор (поз. 6) и шестерню (поз. 7).

Положение риски на ограничителе шарового крана вдоль оси трубопровода соответствует открытому крану, перпендикулярно-закрытому. Для обеспечения герметичности крана установлены резиновые уплотнительные кольца.


Кран АФНИ.306121.005 КШ 50Х70 с сектором с БРС-2:


Кран КШ 50Х70 с сектором АФНИ.306121.005 с БРС-2


Смотрите также:



Технические характеристики:


Обозначение Кран шаровой КШ 25х70 АФНИ.306121.011 Кран шаровой КШ 50х70 с сектором АФНИ.306121.005
Рабочее давление, МПа 70
Проходное сечение, мм 25 50
Присоединение к трубопроводу муфтовое Резьба НКТ-60 ГОСТ 633-80
Габаритные размеры, мм, не более:
- длина 186 222
- ширина 109 173
- высота 175 200
Масса, кг, не более 9,0 14,3
Средняя наработка до отказа, цикл 400


Видео сборки, испытания и покраски шаровых кранов КШ:





Кран шаровой КШ Кран шаровой (кран шаровый) - разновидность трубопроводного крана, запирающий или регулирующий элемент которого имеет сферическую форму. Это один из современных и прогрессивных типов запорной арматуры, находящий всё большее применение для различных условий работы в трубопроводах, транспортирующих природный газ и нефть, системах городского газоснабжения и других областях. Имеется также возможность использовать его в качестве регулирующей арматуры. Конструкция шаровых кранов не является новинкой и известна уже более 100 лет, однако в ранних вариантах она не обеспечивала плотного перекрытия прохода среды из-за трудности её обеспечения металлическими поверхностями шаровой пробки и сёдел корпуса. Новые материалы позволили обеспечить плотность закрытия и существенно снизить усилия, необходимые для управления краном.

Подвижным элементом (затвором) шаровых кранов служит пробка сферической формы - шар, по оси которой выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°. Диаметр отверстия чаще всего соответствует внутреннему диаметру трубопровода, на который устанавливается кран, называющийся в этом случае полнопроходным. Гидравлические потери при проходе рабочей среды через полностью открытый кран весьма малы, практически такие же как при проходе среды через трубу, равную по длине корпусу крана, что в разы меньше, чем в других типах запорной арматуры. Это ценное качество сделало шаровые краны основным запорным устройством на линейной части магистральных газопроводов. Однако для уменьшения габаритов и крутящих моментов, необходимых для управления арматурой, иногда применяются суженные краны.


Классификация шаровых кранов по типу соединения:


Резьбовой (или муфтовый) тип. Шаровой кран с таким соединением оснащён специальной резьбой, посредством которой легко его можно смонтировать с трубопроводом. Это достаточно удобное и технологически оправданное соединение для труб, диаметр которых не превышает 5 см. Краны шаровые с соединением муфтового типа чаще используются для проведения внутренней разводки коммуникационных систем.

Фланцевый тип. Конструкция шарового крана с этим соединением отличается наличием на торце плоскости с отверстиями, предназначенными для насадки на соединяющие болты. Аналогичное соединение присутствует и на конце трубопровода, предназначенного для подсоединения крана. Шаровые краны с фланцевым соединением предназначены для трубопровода диаметром свыше 5 см.

Сварной тип. В данной конструкции штуцер приварен к крану. Это самое надёжное соединение, которое рекомендовано к использованию в трубопроводах, отличающихся особыми эксплуатационными условиями.

Соединение смешанного типа. На разных концах трубопровода иногда могут устанавливаться шаровые краны с соединением разного типа.


Примеры обозначения при заказе:


Краны шаровые запорные АФНИ.306121.011, АСК50.70.000-01, Шаровые запорные краны КШ, Запорные шаровые краны АСК, АСК50.70.000-01, афни.306121.005 ду50 ру70 муфтовый, ОФСП.306121.005, ОФСП.306121.011, Запорный шаровый КВД, Шаровой ОФСП, афни.306121.005 шаровой запорный, Краны ОФСП, Муфтовые краны КШ, Шаровый кш-50, Краны высокого давления, Кран шаровый ду50 цена, Кислотостойкий кран, Муфтовый КВД, Краные шаровые АСК, Шаровые краны Синергия, Шаровые краны АСК50.70.000, ду50 ру70 муфтовый, аск50.70.000-01, афни306121.005 с сектором, АСК25.70.000-01, АСК50.70.000-01, СИН108.000, СИН108.000, СИН112.000, СИН114.000, СИН114.000С, СИН120.000, СИН120.000С, Пробковый ЗКМ 50х70, КВД пробковый, КВД шаровый, КВД секторный, КВД муфтовый, КВД 50х70, Запорные шаровые краны АФНИ, Краны АСК, Изготовитель, ду50 ру70 мпа афни 306121.005, Краны СИН108.000, СИН114.000, АФНИ.306121.005, ОФСП.306121.011, ОФСП.306121.005, БМ70-06.01.000-01, УНБ.04.30.000, УНБ.04.19.000, Краны запорные муфтовые АСК КП-50.70.000, АСК25.70.000-01, АСК50.70.000-02, АСК 25.70.000-02, АСК50.70.000-01, АСК50.70.000-03А, АСК50.70.000-04А, АСК 50.70.000-05А, АСК25.70.000, АСК50.70.000, СИН 100.02, СИН 105.000, Муфтовые краны СИН108.000, АСК50.70.000, КП-3 аналог 3КМ, 2КМ, 3КМ, 4КМ, ДУ50 Ру70, ДУ25 Ру70, Цена, ОФСП, Запорный муфтовый кран Синергия, КШЗ, КПР-03, КПР-04, КШ 50х70 с сектором, КШ 25х70 с сектором, 2КМ-000СТ, Запорные краны КШ 50х70, КШ 25Х70, АСК50.70.000, АСК50.70.000, ОФСП.306121.011, ОФСП.306121.005, Производитель, ОФСП.306121.011, БМ70-06.01.000-01, ду-50 ру-70, УНБ.04.30.000, УНБ.04.19.000, КП-50.70.000, АСК50.70.000, Запорные шаровые краны АСК 25.70.000-01, АСК 50.70.000-02, АСК 25.70.000-02, АСК 50.70.000-01, АСК50.70.000-03А, АСК50.70.000-04А, АСК50.70.000-05А,АСК 25.70.000, запорный муфтовый кран, Кран гребенчатый, ЦА-320, ЦА320, Муфтовый 50х70, муфтовый КШ ислотостойкий, Синергия, АСК50.70.000-01, ЦА-320, КШ кислотостойкий, КШ для агрегата ЦА-320, АФНИ.306121.005, АСК50.70.000-01, КВД СИН114, 3КМ.00.000, запорные краны СИН108.000, СИН114.000, Запорные шаровые краны АСК25.70.000, Краны запорные АСК50.70.000-01, Шаровые запорные краны АСК 50.70.000-01, запорный муфтовый кран АСК50.70.000-01.


Цены на запорные шаровые краны КШ:


Кран АФНИ.306121.011 КШ 25 х 70 ДУ-25 Ру-70 МПа (АСК25.70.000-01) - цена договорная.
Кран АФНИ.306121.011 К КШ 25х70 ДУ-25 Ру-70 МПа кислотостойкий
Кран АФНИ.306121.005 КШ 50 х 70 ДУ-50 Ру-70 МПа с сектором (АСК50.70.000-02)
Кран АФНИ.306121.005 К КШ 50 х 70 ДУ-50 Ру-70 МПа Кислотостойкий

Ремонтный комплект для крана КШ 25 х 70 ДУ-25 Ру-70 МПа
Ремонтный комплект для крана КШ 50 х 70 ДУ-50 Ру-70 МПа с сектором

Можем изготовить шаровые запорные краны КШ с патрубками НКТ-60 под резьбу и приварку.


Внимание!
Цена на запорный кран зависит от объёма заказа!



Заказать продукцию

Скачать прайс лист
