Кран шаровый КШ АФНИ 50х70
с быстроразъёмными соединениями БРС-2 НКТ-60
Цена от 9 700 руб. с НДС
Наше предприятие производит шаровые запорные краны КВД АФНИ 50х70 с сектором ДУ-50 мм Ру-70 МПа АФНИ.306121.005 с быстроразъёмным соединением БРС-2
 Назначение:
Шаровый кран предназначен для установки на трубопроводах, нагнетания рабочих жидкостей при цементировании скважин, работ с агрессивными средами, а также для проведения промывочных и продавочных работах в нефтяных скважинах для полного закрытия или полного открытия потока рабочей среды.
Быстроразъёмное соединение в составе крана АФНИ.306121.005 облегчает монтаж и демонтаж в манифольдных линиях.
Характеристики:
Рабочее давление - 70 МПа
Условный проход - 50 мм (2")
Соединительная резьба - НКТ-60 ГОСТ 633-80
Вид климатического исполнения - УХЛ, категория 1 ГОСТ 15150-69
Рабочая среда - Вода, нефть, нефтепродукты, щелочи, ингибированные растворы кислот слабой концентрации, цементные растворы
Типоразмеры:
Кран шаровый АФНИ 50х70 ДУ-50 Ру-70 МПа АФНИ.306121.005 секторный

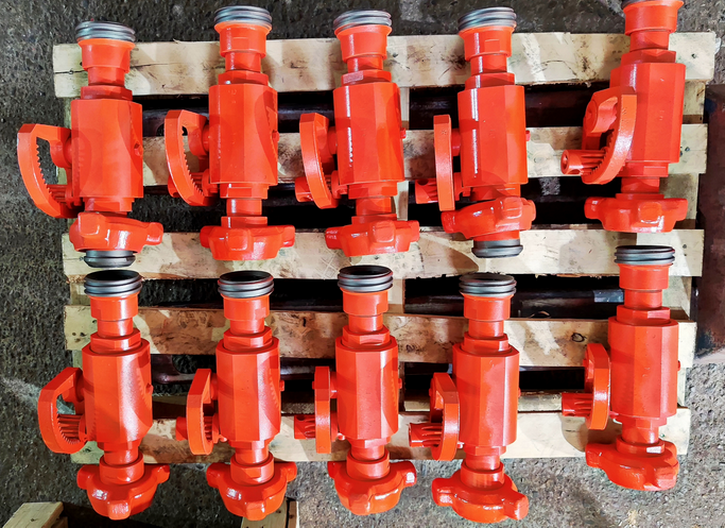

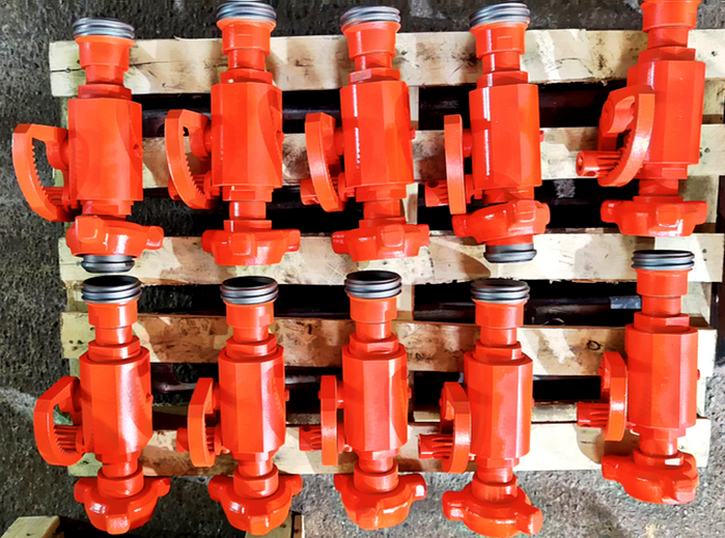

Кран шаровый АФНИ 50х70 с быстроразъёмным соединением БРС-2 НКТ-60

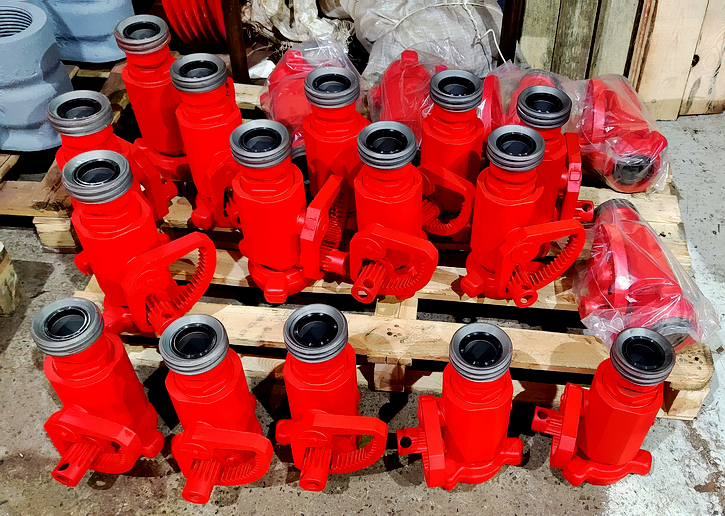

Кран АФНИ 50х70 с ниппельным быстроразъёмным соединением БРС-2
Соединительная резьба - Cn.Tr.100х12,7
Соединительная резьба - Cn.Tr.104x8,467 (FIG 1502)
Кран относится к трубопроводной арматуре, запирающий элемент которой выполнен в виде шара со сквозным отверстием круглого сечения.
Состоит из корпуса, в который ввернуты муфты для присоединения к трубопроводу. В корпусе установлены седла и клапан (шар). Плотность прилегания шара и сёдел достигнута притиранием.
Положение клапана «открыто-закрыто» изменяется вращением клапана при помощи штока и переходника через зубчатый сектор с шестернёй. Риска на ограничителе вдоль оси трубопровода соответствует открытому крану, перпендикулярно-закрытому.
Используется в составе цементировочных агрегатов ЦА-320 АНЦ-320 УНБ-125х32. Идеально подходит для работы с насосами НЦ-320 9Т 9ТМ НПЦ СИН
Чертёж крана с ниппельной БРС-2

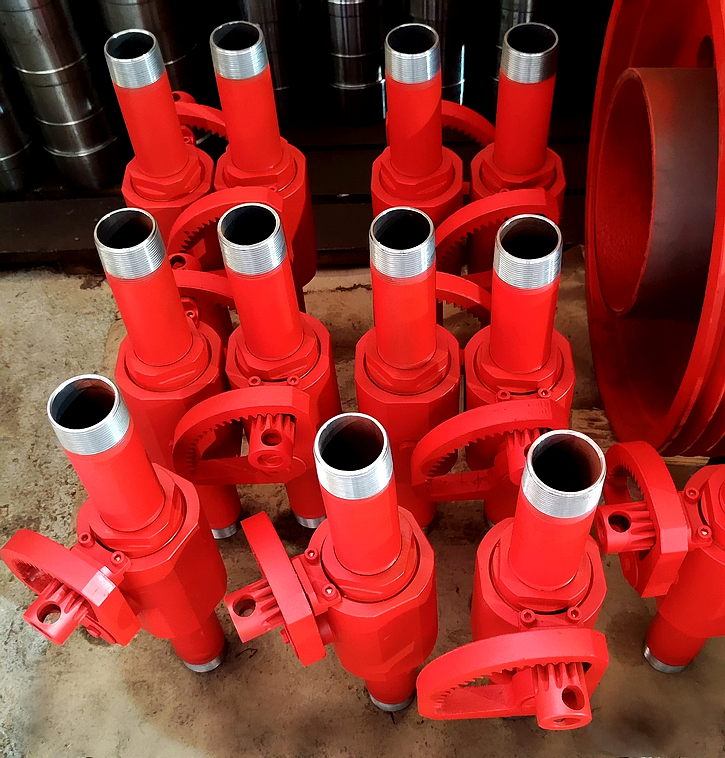

Чертёж крана АФНИ 50х70 с БРС-2 НКТ-60 на патрубках
Обозначение других производителей: АСК 50.70.000-01 АСК 50.70.000-06 АСК 50.70.000-03А АСК 50.70.000-05А АСК50.70.000-07 ОФСП.306121.005 СИН112.000 АСК50.70.000-01 ПТС 107.000.00
Шаровые краны устанавливаются в трубопроводах с максимальным давлением не более 70 МПа. Большее значение недопустимо по условиям безопасности.
Для обеспечения длительного срока эксплуатации кран высокого давления должен регулярно осматриваться на предмет дефектов и утечек, а уплотнительные кольца – заменяться на новые с периодичностью, рекомендованной производителем.
Все краны подвергаются обязательным гидравлическим испытаниям согласно «Правил нефтяной и газовой промышленности».
Доставка шаровых кранов АФНИ 50х70 с соединением БРС-2 НКТ-60
осуществляется любой транспортной компанией на выбор покупателя.
Мы бесплатно доставляем до терминала ТК в нашем городе Ижевск.
