Тройники НКТ АФНИ.08.00.000 / Крестовины НКТ БРС / Угольники / Переводники



Тройник Переходник НКТ с БРС
Крестовина Угольник НКТ с БРС
НКТ-60 НКТ-73 НКТ-89 НКТ-102 НКТ-114



Смотрите также: КРАН ШАРОВОЙ КШ | КОЛЕНО ШАРНИРНОЕ КШ


СКАЧАТЬ ПРАЙС ЛИСТ
Заказать продукцию



Компания «ОЙЛЗИП» производит тройники НКТ-60 НКТ-73 НКТ-89 НКТ-102 НКТ-114, переходники (переводники), крестовины и угольники (кованные уголки) НКТ в сборе с БРС, с муфтовой и ниппельной резьбой.

Сертификат!

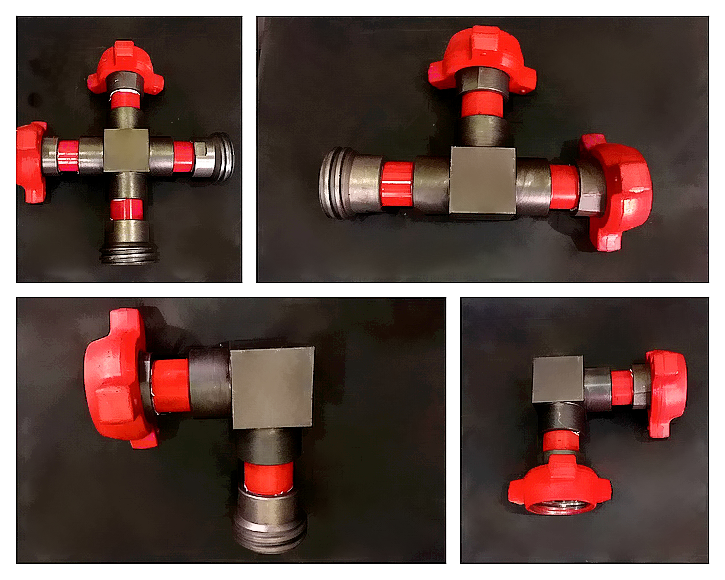

Тройники, крестовины и угольники (уголки) в сборе с БРС НКТ-60 НКТ-73 НКТ-89 НКТ-102 НКТ-114 предназначены для разделения потока рабочих сред, для соединения и разветвления элементов арматуры.

Применяются в различных типах трубопроводов на предприятиях химической и нефтегазовой промышленности, в системах отопления, горячего и холодного водоснабжения. Транспортируемое вещество: нефть, газ, сжатый воздух, жидкие, глинистые и водоцементные растворы, а также кислоты и щелочи с концентрацией до 30%.


Типоразмеры:


Тройник НКТ в сборе с БРСТройник НКТ-2 в сборе с БРС-2 Г-Р-Р гайка резьба резьба 100х12,7 АФНИ.08.00.000
Тройник в сборе с БРС-2 Р-Р-Р резьба резьба резьба БРС 100х12,7
Тройник в сборе с БРС Г-Г-Р 100х12,7 аналоги тройников ИПК: ИПК ТР.50.70.00.00 100х12,7 ИПК ТР.50.70.01.00 100х12,7 ИПК ТР.50.70.02.00 104,78х8,467 Fig1502 ИПК ТР.50.70.03.00 104,78х8,467 Fig 1502
Тройник с БРС2 ИПК ТР 50.70.00.00 Ду мм: 50 2Рраб МПа: 70; Тип:2; d мм: 50 Резьба: 100х12,7 ГхРхР
Тройник с БРС2 (РхГхГ) ИПК ТР 50.70.22.00 Ду, мм: 50 2 Рраб МПа: 70 Резьба: 100х12,7 РхГхГ
Тройник муфтовый ТМ-НКТ-114х114x114-35
Тройник НКТ-60 НКТ-73 НКТ-89 НКТ-102 НКТ-114 ниппельная резьба
Тройник НКТ-60 НКТ-73 НКТ-89 НКТ-102 НКТ-114 муфтовая резьба


Уголок НКТ с БРСУгольник НКТ 2" в сборе с БРС-2 НКТ-60
Угольник НКТ 2,5" в сборе с БРС
Угольник НКТ 2,5" в сборе с БРС (химфос)
Угольник (уголок) НКТ 3" с БРС
Уголок НКТ 4" в сборе с БРС
Угольник НКТ с ниппельной резьбой
Угольник НКТ с муфтовой резьбой
Угольник (уголок) НКТ-60 НКТ-73 НКТ-89 НКТ-102 муфтовый
Угольник фланцевый (куб) 80х35


Крестовина НКТ в сборе с БРСКрестовина НКТ 2" в сборе с БРС-2 НКТ-60
Крестовина НКТ 2,5" в сборе с БРС
Крестовина НКТ 2,5" в сборе с БРС (химфос)
Крестовина НКТ 3" в сборе с БРС
НКТ 3" в сборе с БРС (химфос)
НКТ 4" в сборе с БРС
Крестовины с муфтовой и ниппельной резьбой
Крестовина НКТ-60 НКТ-73 НКТ-89 НКТ-102 НКТ-114



Тройники, уголки, крестовины НКТ относятся к соединительным деталям, которые необходимы при сооружении трубопроводов любого предназначения. Тройник представляет собой основу в виде квадрата с тремя отходящими присоединительными концами, и используется для крепления трубных боковых ответвлений к линии основной магистрали. Тройники позволяют изменить направление потока транспортируемого вещества под углом в 90 градусов, при этом транспортировка будет осуществляться сразу же в нескольких направлениях. Благодаря таким элементам удается организовать отвод основной магистрали без серьезных трудозатрат и расходов, при этом полностью обеспечить стабильность работы, как отдельных участков трубопровода, так и всей системы в целом.


Различают два вида: равнопроходные и переходные. Ниппельное и муфтовое соединение.


Равнопроходные имеют одинаковый размер внутреннего диаметра всех трех сечений труб, что существенно упрощает выполнение работ при монтаже системы трубопровода, когда к основной магистрали должна быть присоединена труба с аналогичным диаметром. Переходные имеют одинаковый диаметр с диаметром основной трубы только в двух сечениях трубы, которые противоположны и расположены по отношению друг к другу под углом в 180 градусов, а диаметр третьего соответствует диаметру присоединяемой трубы. Переходные тройники НКТ применяются когда возникает необходимость «врезки» трубы, у которой диаметр несколько отличается.


Характеристики тройников НКТ-60 с БРС-2:


Характеристики Обозначение Рабочее давление, МПа Габаритные размеры, мм Присоединительные резьбы Масса, кг
Тройник НКТ 2" АФНИ.08.00.000 35 190х435х255 CnTr 100x12,7 15
Тройник НКТ 3" АФНИ.09.00.000 35 240х535х355 CnTr 136,525x7,257 35
Тройник НКТ 3" АФНИ.09.00.000-01 35 240х535х355 Tr 150x8 35



Примечание: Виды резьб (Резьба CnTr Резьба API), размеры и компоновка тройника гласовывается с заказчиком по чертежу.



Переходник (переводник) НКТ в сборе с БРС


Переходники в сборе с БРС предназначены для соединения (обвязки) трубопроводов.

Переходники используются для соединения различных труб с различными типами резьб, а так же присоединения колонны к насосу или к буровой штанге.

Мы изготовим любые переводники под ваши нужды. Муфта-ниппель, ниппель-муфта, ниппель-ниппель, муфта-муфта. А так же переходники с резьбы на резьбу.

Основной функцией переходников является резьбовое соединение между различными трубами как по диаметру, так и по типу резьбы.

Существуют как стандартные типы переходников (переводников), норматив на которые регламентируется ГОСТ 23979-80, так и не стандартные (по чертежу).


Типоразмеры:


Переходник НКТ Переводник НКТПереходник (переводник) НКТ 2" c БРС (резьба-резьба)
Переходник (переводник) НКТ 2" c БРС (гайка-гайка)
Переходник (переводник) НКТ 3" c БРС (резьба-резьба)
Переходник (переводник) НКТ 3" c БРС (гайка-гайка)
Переходник (переводник) НКТ 3" c БРС (гайка-резьба)
Переходник (перевод) НКТ-2"-4" c БРС (резьба-гайка)
Переходник (перевод) НКТ 2"-3" c БРС (резьба-гайка)
НКТ 2"-4" c БРС (резьба-резьба)
НКТ 2"-2" c БРС (резьба-резьба)
НКТ 2" c БРС (гайка-резьба)
НКТ 3"-2" c БРС (гайка-резьба)
Переходник НКТ Переводник НКТНКТ 3"-3" c БРС (гайка-резьба)
НКТ 3"-3" c БРС (резьба-резьба)
НКТ 3"-4" c БРС (гайка-резьба)
НКТ 4"-2" c БРС (гайка-резьба)
НКТ 4"-3" c БРС (гайка-резьба)
НКТ 4"-4" c БРС (гайка-резьба)
4"-4" c БРС (резьба-резьба) 4"-4" c БРС (гайка-гайка) 4"-3" c БРС (гайка-гайка)


Назначение переходников (переводников) НКТ:


Переходники (переводники) НКТ c БРС применяются в различных типах трубопроводов - на предприятиях химической и нефтегазовой промышленности, в системах отопления, горячего и холодного водоснабжения.

Транспортируемым веществом может быть: нефть, газ, сжатый воздух, жидкие, глинистые и водоцементные растворы, а также кислоты и щелочи с концентрацией до 30%.


Характеристики:


Характеристики Обозначение Рабочее давление, МПа Габаритные размеры, мм Присоединительные резьбы Масса, кг
Переходник 2"
(резьба-резьба)
АФНИ.12.00.000 35 ф125х360 CnTr100x12,7 12
Переходник 2"
(гайка-гайка)
АФНИ.12.01.000 35 ф190х400 Cn Tr100x12,7 15
Переходник 3"
(резьба-резьба)
АФНИ.12.02.000 35 ф136,6х450 CnTr136,525x7,257 15
Переходник 3"
(резьба-резьба)
АФНИ.12.02.000-01 35 ф150х450 Tr150x8 15
Переходник 3"
(гайка-гайка)
АФНИ.12.03.000 35 ф240х500 CnTr136,525x7,257 25
Переходник 3"
(гайка-гайка)
АФНИ.12.03.000-01 35 ф240х500 Tr150x8 25
Переходник 3"
(гайка-резьба)
АФНИ.12.04.000 35 ф240х475 CnTr136,525x7,257 20
Переходник 3"
(гайка-резьба)
АФНИ.12.04.000-01 35 ф240х475 Tr150x8 20
2"-4"
(резьба-гайка)
АФНИ.12.05.000 35 ф230х175  CnTr100x12,7 - Cn 160x20 7
2"-3"
(резьба-гайка)
АФНИ.12.06.000 35 ф240х235 Cn Tr100x12,7 Резьба муфт НКТ 89 ГОСТ633-80 14
2"-4"
(резьба-резьба)
АФНИ.12.07.000 35 ф160х140 Cn Tr100x12,7 - Cn 160x20 7


Переходник Гайка-Гайка:


Переходник Перводник Гайка-Гайка


Переходник Резьба-Резьба:


Переходник (Переводник) Резьба-Резьба


Тройник НКТ Угольник (Уголок) НКТ Крестовина НКТ


Угольники (уголки) НКТ-60 НКТ-73 НКТ-89 НКТ-102 НКТ-114 предназначены для соединения, а также разветвления элементов арматуры.


Транспортируемым веществом может быть: нефть, газ, сжатый воздух, жидкие, глинистые и водоцементные растворы, а также кислоты и щелочи с концентрацией до 30%.


Тройник НКТ Крестовина НКТ Угольник НКТ

Типоразмеры:


Тройник (узел) НКТ-60
Тройник (узел) НКТ-73
НКТ-89
НКТ-102
НКТ-114

Тройник (узел) НКТ-60 муфтовый
Тройник (узел) НКТ-73 муфтовый
НКТ-89 муфтовый
НКТ-102 муфтовый
НКТ-114 муфтовый
Тройник НКТ Крестовина НКТ Угольник НКТ
Угольник (уголок) НКТ-60
НКТ-73
НКТ-89
НКТ-102
НКТ-114

Угольник (кованный уголок) НКТ-60 муфтовый
Угольник (кованный уголок) НКТ-73 муфтовый
НКТ-89 муфтовая резьба
НКТ-102 муфтовая резьба

Угольник (уголок) НКТ-60 химфос
Угольник (уголок) НКТ-73 ниппель
Угольник НКТУгольник (уголок) НКТ-89 ниппель
НКТ-102 ниппель
НКТ-114 ниппель

Крестовина НКТ-60 муфтовая резьба
Крестовина НКТ-73 муфтовая резьба
НКТ-89 муфтовая резьба
НКТ-102
НКТ-114
Крестовина НКТ-60 ниппельная резьба
Крестовина НКТ-73 ниппельная резьба
НКТ-89 ниппельная резьба
НКТ-102
НКТ-114



Тройник (муфтовая резьба НКТ):


Тройник НКТ



Уголок (муфтовая резьба НКТ):


Уголок НКТ



Внимание! Цена зависит от объёма заказа!



Заказать продукцию
