Труба высокого давления ТВД.
Трубы манифольда ОФСП ЭЛМ АСК ИПК с БРС.

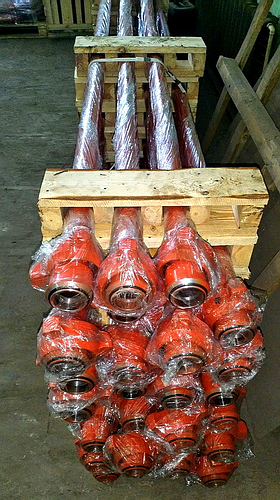

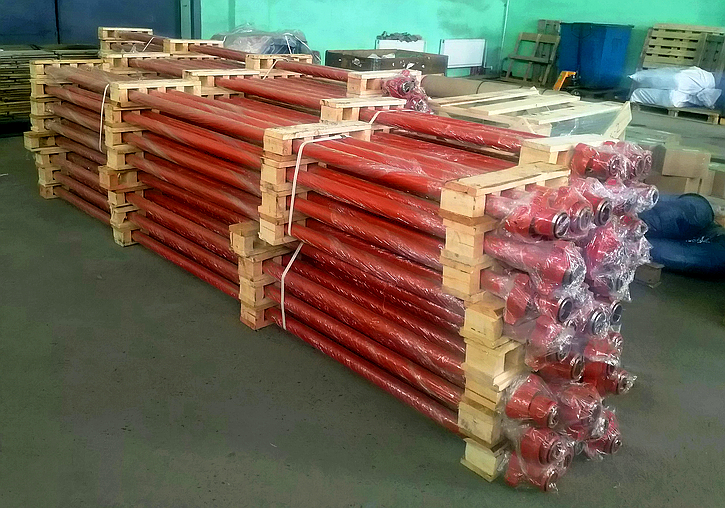

Компания «ОЙЛЗИП» производит и реализует трубу манифольдную АФНИ с БРС (АСК БМ-70.50.100) для агрегата ЦА-320 и весь спектр комплектующих (ЗИП) к ней.
 Типоразмеры:
 Труба манифольда АФНИ.302441.005-02 L=1140 с БРС-2
Труба ТВД АФНИ.302441.005-01 L=2065 с БРС-2
Труба ТВД ОФСП.302441.005-01 L=2065 с БРС-2
Труба АФНИ.302441.005-03 L=3065 с БРС-2
Труба ТВД ОФСП.302441.005-03 L=3065 с БРС-2
Труба АФНИ.302441.005 L=4065 аналог ЭЛМ013.05.00.000 ТУ3669-001-90086442-2017
Труба АФНИ.302441.005 L=4065 70МПа (Резьба БРС-2 Сп.Тр.104х8,467) группа прочности Е
АФНИ.302441.005-01 L=2065 70МПа Сn.Тр.104х8,467 Е
АФНИ.302441.005-02 L=580 70МПа Сn.Тр.104х8,467 Е
Аналоги труб ИПК ТМ.50.40.00.00-05 L=5м 40МПа, ИПК ТМ.50.40.00.00-02 L=2м, ИПК ТМ.50.40.00.00-01 L=1м, ИПК ТМ.50.40.02.00-01 L=0,5 м 40 МПа
Труба манифольдная АФНИ для ЦА-320:
Трубы АФНИ (аналоги ОФСП ЭЛМ АСК) с БРС-2 ЦА-320 используются в нефтедобывающей отрасли для откачки нефти с более высокой фракцией и закачки воды в скважину с целью "поднятия" нефти над поверхностью рабочих жидкостей.
Особенность труб - возможность выдерживать высокое давление (более 70 МПа) благодаря стальной конструкции толстых стенок (толстостенные), выполненные на основе материала по ГОСТ 633-80 (аналог импортному API 5 СТ) из кованой заготовки, что обеспечивает отсутствие швов. олщина стенок труб высокого давления пропорциональна диаметру трубы (от 5 мм - при диаметре 60 мм), при толщине стенок от 12 мм. проводят испытания на ударную вязкость.
При изготовлении труб манифольда высокого давления (ТВД) из углеродсодержащей стали они становятся более хрупкими, поэтому дополнительно проводят испытания на межкристаллическую коррозию. Также обязательны гидравлические испытания при толщине стенки до 12 мм, давлением 130 Па.
Длина манифольдных труб для цементировочных агрегатов ЦА-320 (АНЦ-320) равна 4065 мм, 3065 мм, 2065 мм и 1140 мм.
Назначение манифольдных труб АФНИ:
Манифольдные трубы предназначены для следующих операций: промывка забоя, кислотная обработка призабойной зоны, вызов притока с помощью газлифта, ликвидация парафиновых, песчаных пробок, подача в скважину химических реагентов, технология интенсификации притока с использованием жидких горюче-окислительных составов.
Конструктивное исполнение труб высокого давления похоже на гидравлические шланги высокого давления, однако данная труба имеет неограниченную строительную длину и обладает грузонесущими свойствами.
Для прочистки манифольдных труб высокого давления применяются специальные гидродинамические прочистные машины.
Манифольдная труба состоит из насоснокомпресорной трубы и быстроразъёмного соединения БРС, жестко закрепленного на её концах.
Быстроразъёмные соединения БРС крепятся к трубе манифольда по средством резьбы. Быстроразъёмное соединение труб высокого давления обеспечивают герметичность, что важно для предотвращения потерь, выполнения экологических норм производств и обеспечения безопасности персонала.
Все манифольдные трубы (ТВД) испытываются на давление от 50 до 110 Мпа.
Труба с БРС-2 по чертежам АФНИ (ОФСП):
Примеры обозначения при заказе:
Труба АФНИ, ОФСП, АСК, ИПК, трубы для агрегата ЦА-320, Манифольдные трубы высокого давления, трубы АФНИ с быстроразъёмным соединением БРС-2, Труба манифольда L=4065 в сборе с БРС, Производитель манифольда, АФНИ.302441.005, Труба в сборе с БРС,
АСК БМ-70.50.100, Манифольд ЦА-320, БРС ЦА-320, БРС-2 CnTr 100х12,7, ЭЛМ Элмаш, АСК, АФНИ.302441.005-02, ОФСП.302441.005-02, ОФСП.302441.005-01, ОФСП.302441.005, трубы манифольда АФНИ.302441.005-01, ОФСП.302441.005, Трубы манифольдные L=3065 в сборе с БРС ОФСП.302441.005-03, L=4065 в сборе с БРС, АФНИ.302441.005.
Внимание!
Цены на трубу АФНИ ОФСП с быстроразъёмным соединением БРС зависят от объёма заказа!
