Шарнирные колена КШ 3КШ КШУ из горячекатаной трубы:
Назначение:
Шарнирные колена 3КШ.00.000 40 МПа, КШ-40, КШ-70, КШУ 70 МПа предназначены для перекачки жидких сред, соединения между собой и ориентации труб в быстросборных трубопроводах высокого давления (до 700 атм) и присоединения труб к напорному манифольду насосного цементировочного агрегата ЦА-320 (АНЦ-320), используемого при цементировании скважин, в процессе бурения, освоения и капитального ремонта и проведении промывочно – продавочных работ в нефтяных и газовых скважинах.
Основные преимущества:
Колено шарнирное 3КШ (универсальное), усиленное шарнирное колено КШУ (усиленное) являются принципиально новыми шарнирными коленами, изготовленными из стальной горячекатаной трубы и снабжены легко поворачиваемыми соединениями.
Чугунного литья нет!
Отсутствие литых комплектующих позволяет достичь давления при испытании усиленных шарнирных колен до 1100 атм (110 МПа), универсальных шарнирных колен до 650 атм (65 МПа).
Рабочее давление усиленного колена КШУ - 70 МПа. Ррабочее давление 3КШ - 40 МПа.

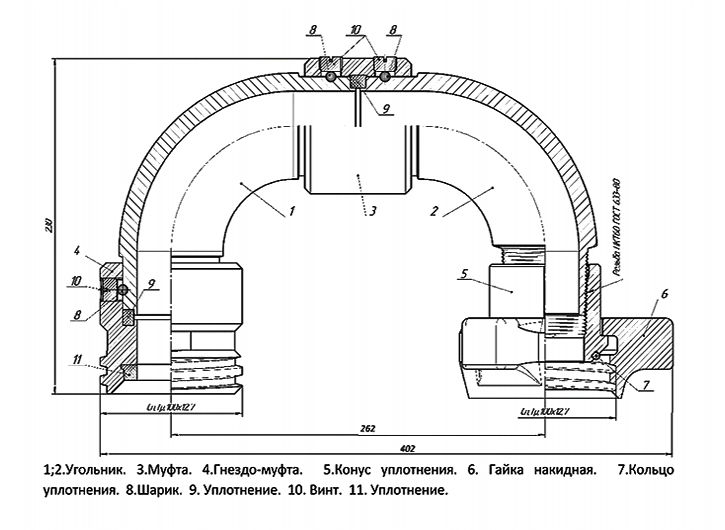

Чертёж и сборочные детали колена 3КШ КШ-40 40 МПа:

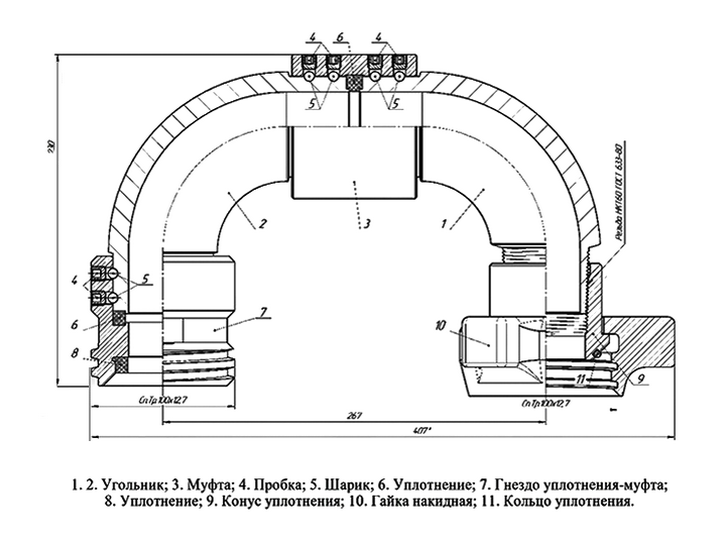

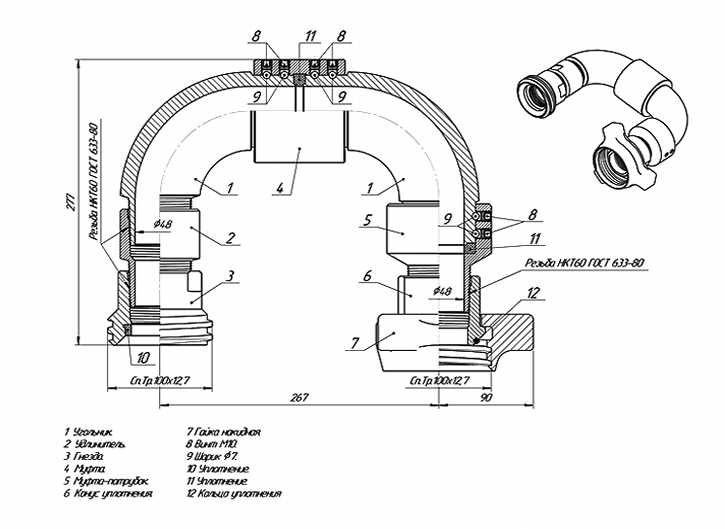

Чертёж и сборочные детали колена КШУ КШ-70 (усиленное) 70 МПа:

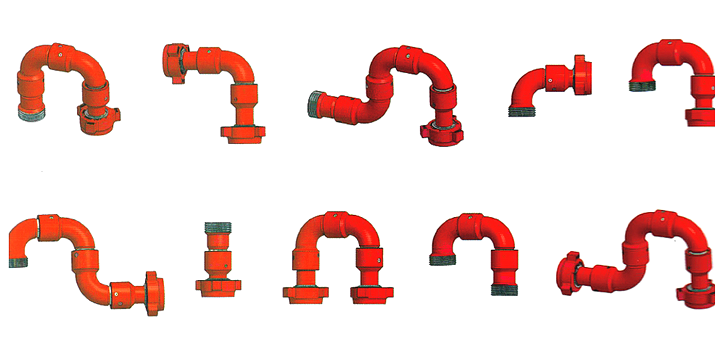

Шарнирые колена обеспечивают различные углы между осями труб и применяются для изменения направления труб в трубопроводе. Шарнирные колена используется на временных трубопроводах высокого давления (ТВД) при монтаже/демонтаже для цементировочных и буровых насосов, агрегатов (можно применить шланг при низком давлении). Такое Колено шарнирное необходимо, как элемент крепежа к дополнительным трубопроводами, для цементировании скважин, гидропескоструйной перфорации, при обработке призабойной зоны, для нагнетании/откачки воды из скважин. Широко применяется благодаря своей конструкции - быстрое соединение труб высокого давления, с обеспечением свободного взаимного поворота и вращения элементов трубопровода в ходе его монтажа и демонтажа.
Замково-поворотный узел шарнирных колен, включающий кольцевой ряд роликов, обеспечивает свободу поворота, а также воспринимает высокие осевые нагрузки, обусловленные давлением среды, перекачиваемой через проходное отверстие колена. Для присоединения колен шарнирных к трубам служат накидные гайки, со специальной трапецеидальной резьбой.
Шарнирные колена КШ ЗКШ ЭП КШУ КШ-40 КШ-70 СИН АСК предназначены для перекачки жидких сред, соединения между собой и ориентации труб в быстросборных трубопроводах высокого давления и присоединения труб к напорному манифольду насосного цементировочного агрегата ЦА-320 (АНЦ-320), используемого при цементировании скважин, в процессе бурения, освоения и капитального ремонта и проведении промывочно – продавочных работ в нефтяных и газовых скважинах. Состоят из двух угловых элементов, соединенных шарнирно и элементов крепления колена в рабочую зону трубопровода. Угловые элементы колена шарнирного поворачиваются относительно друг друга на 360°. Соединение в сеть осуществляется с помощью специальной резьбы на резьбовом патрубке с одной стороны, с другой стороны - накидной гайкой на уплотнительном конусе.
Соединение угловых элементов и вращение их относительно друг друга осуществляется с помощью шариков 8.100 ГОСТ 3722-81, которые движутся по беговым дорожкам, выполненным в деталях колена.
Герметичность обеспечивается резиновыми уплотнителями.
Роликовые шарнирные колена типа ЭП 9905 (чертёж ЭП9905.000), сдвоенное ЭП 9906 (чертёж ЭП9906.000) предназначены для обвязки трубопроводами различных агрегатов (например ЦА-320 АНЦ-320) между собой и устьем скважины с целью нагнетания жидких сред при цементировании, обработке призабойной зоны и других работах. Состоят из двух угловых элементов, соединенных шарнирно и элементов крепления колена в рабочую зону трубопровода. Угловые элементы колена шарнирного ЭП поворачиваются относительно друг друга на 360°.
Соединение в сеть осуществляется с помощью специальной резьбы на резьбовом патрубке с одной стороны, с другой стороны - накидной гайкой на уплотнительном конусе. Соединение угловых элементов и вращение их относительно друг друга осуществляется с помощью роликов 8х8.111ГОСТ22696-77.
Технические характеристики:
Обозначение
Шарнирное колено роликовое ЭП 9905
Шарнирное колено роликовое ЭП 9906
Условный проход, мм
50
Рабочее давление, МПа
70
Угол поворота, ср
2π
4π
Габаритные размеры, мм:
— диаметр
160
160
— длина
280
550
Масса, кг
9,3
15,0
Преймущества:
Шарнирное колено ЭП более компактное и лёгкое. Изготавливается из паковки, что обеспечивает большее давление до 70 МПа.
Колено шарнирное ЭП 9905 50 Х 70 МПа
Сборочные детали:
Позиция
Обозначение
Наименование
Количество
Примечание
1
ЭП 9905.001
Патрубок
1
2
ЭП 9905.002
Патрубок
1
3
ЭП9905.003
Заглушка
2
4
ЭП9905.004
Прокладка
2
5
АФНИ.754175.001
Кольцо уплотнительное
1
6
2АУ.21.002
Гнездо конуса
1
7
2АУ.21.003
Гайка накидная
1
8
ЦА320М.12.6
Конус уплотнения
1
9
Ролик 8х8.111ГОСТ22696-77
48
10
Кольцо 045-053-46-2-2 ГОСТ18829-73
1
11
Кольцо 055-060-30-2-2 ГОСТ18829-73
1
Колено шарнирное сдвоенное ЭП 9906 50 Х 70 МПа
сборочные детали:
Позиция
Обозначение
Наименование
Количество
Примечание
1
ЭП 9905.001
Патрубок
2
2
ЭП 9905.002
Патрубок
2
3
ЭП 9905.003
Заглушка
4
4
ЭП 9905.004
Прокладка
4
5
АФНИ.752282.003
Муфта
1
6
АФНИ.754175.001
Кольцо уплотнительное
1
7
2АУ.21.002
Гнездо конуса
1
8
2АУ.21.003
Гайка накидная
1
9
ЦА 320М.12.6
Конус уплотнения
1
10
Ролик 8х8.111 ГОСТ22696-77
96
11
Кольцо 055-060-30-2-2 ГОСТ18829-73
2
12
Кольцо 045-053-46-2-2 ГОСТ18829-73
2
Внимание! Цены на шарнирные колена зависят от объёма заказа!
