Трёхшарнирное (трёхходовое) колено КШЗ 3КШ
Шарнирные колена КШ КШУ АСК
Наше предприятие производит 3-х ходовые (трёхшарнирные) колена 3КШ (КШ3) с быстроразъёмными соединениями БРС под резьбу Cn.Tr.100х12,7 или Cn.Tr.104х8,467 (FIG 1502) по чертежам КШ-70.00.000-05 КШ-70.00.000-06 КШ-70.00.000-14
 Типоразмеры:

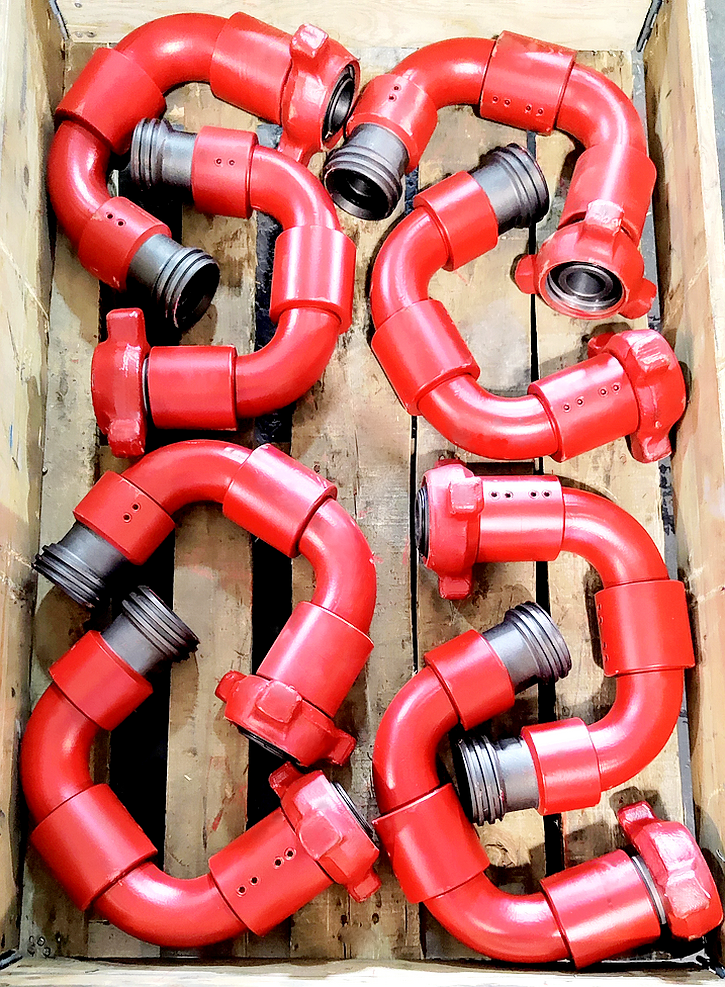

Колено шарнирное трёхходовое 3КШ (КШ3-70) Ду-50 Рy-70 МПа
Трёхшарнирное колено 3КШ резьба БРС Cn.Tr.100х12,7 (КШ-70.00.000-05)
Трёхшарнирное колено 3КШ резьба БРС Cn.Tr.104х8,467 (FIG 1502)
Рабочая среда: вода, нефть, нефтепродукты, щелочи, ингибированные растворы кислот, цементные и глинистые растворы.

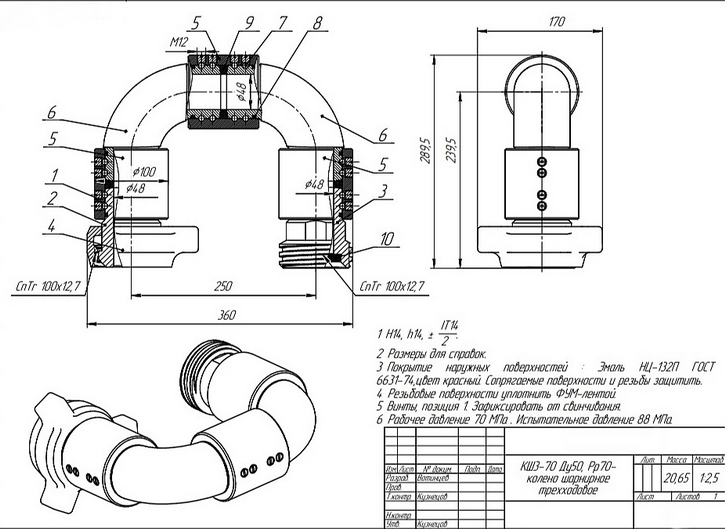

Чертёж и сборочные детали трёхшарнирного колена 3КШ
Назначение:
Трёхшарнирные (трёхходовые) колена предназначены для перекачки жидких сред, соединения между собой и ориентации труб в быстросборных трубопроводах высокого давления (до 700 атм) и присоединения труб к напорному манифольду насосного цементировочного агрегата ЦА-320 (АНЦ-320), используемого при цементировании скважин, в процессе бурения, освоения и капитального ремонта и проведении промывочно – продавочных работ в нефтяных и газовых скважинах.
Обеспечивают различные углы между осями труб и применяются для изменения направления труб в трубопроводе. Используются на временных трубопроводах высокого давления (ТВД) при монтаже/демонтаже для цементировочных и буровых насосов, агрегатов (можно применить шланг при низком давлении).
Колена широко применяется благодаря своей конструкции - быстрое соединение труб высокого давления ТВД, с обеспечением свободного взаимного поворота и вращения элементов трубопровода в ходе его монтажа и демонтажа.
Замково-поворотный узел, включающий кольцевой ряд роликов, обеспечивает свободу поворота, а также воспринимает высокие осевые нагрузки, обусловленные давлением среды, перекачиваемой через проходное отверстие колена.
Герметизация зазоров между составными частями колен осуществляется посредством уплотнения.
Для присоединения (трёхходовых) трёхшарнирных колен (КШ-70.00.000-05) к трубам используют накидные гайки, со специальной трапецеидальной резьбой.
Сертификат
Всегда в наличии на складе все комплектующие, ремкомплекты для шарнирных колен 3КШ АСК КШ-70.00.000-05 нашего производства.
Все колена проходят обязательные гидравлические испытания давлением.
