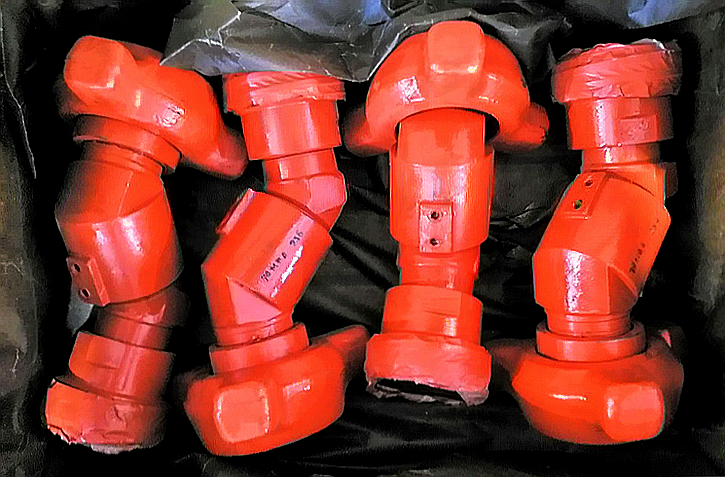

Компания «ОЙЛЗИП» производит роликовые шарнирные колена ЭП 9905, сдвоенное ЭП 9906 и комплектующие к ним.
  Типоразмеры:
Шарнирное колено ЭП 9905 50x70 МПа
Шарнирное колено одинарное ЭП 9905 50x70 МПа
Шарнирное колено сдвоенное ЭП 9906 50x70 МПа
Роликовые шарнирные колена ЭП предназначены для обвязки трубопроводами различных агрегатов (ЦА-320 АНЦ-320 УНБ) между собой и устьем скважины с целью нагнетания жидких сред при цементировании, обработке призабойной зоны и других работах.
Шарнирное роликовое колено ЭП состоит из двух угловых элементов, соединенных шарнирно и элементов крепления колена в рабочую зону трубопровода.
Угловые элементы шарнирных колен ЭП поворачиваются относительно друг друга на 360°.
Соединение в сеть осуществляется с помощью специальной резьбы на резьбовом патрубке с одной стороны, с другой стороны - накидной гайкой на уплотнительном конусе.
Соединение угловых элементов и вращение их относительно друг друга осуществляется с помощью роликов 8х8.111 ГОСТ 22696-77.
Герметичность соединений шарнирных колен ЭП обеспечивается резиновыми уплотнителями.
Технические характеристики:
| Обозначение |
Шарнирное колено ЭП 9905 (ЭП9905.000) |
ЭП 9906 (ЭП9906.000) |
| Условный проход, мм |
50 |
| Рабочее давление, МПа |
70 |
| Угол поворота, ср |
2π |
4π |
| Габаритные размеры, мм: |
| — диаметр |
160 |
160 |
| — длина |
280 |
550 |
| Масса, кг |
9,3 |
15,0 |
Преймущества:
Шарнирные колена марки ЭП более компактные и лёгкие. Изготавливаются из паковки, что обеспечивает большее давление до 70 МПа.
Колено шарнирное ЭП 9905 50Х70
Колено шарнирное ЭП 9905 50Х70 МПа (сборочные детали):
| Позиция |
Обозначение |
Наименование |
Количество |
Примечание |
| 1 |
ЭП 9905.001 |
Патрубок |
1 |
|
| 2 |
ЭП 9905.002 |
Патрубок |
1 |
|
| 3 |
ЭП9905.003 |
Заглушка |
2 |
|
| 4 |
ЭП9905.004 |
Прокладка |
2 |
|
| 5 |
АФНИ.754175.001 |
Кольцо уплотнительное |
1 |
|
| 6 |
2АУ.21.002 |
Гнездо конуса |
1 |
|
| 7 |
2АУ.21.003 |
Гайка накидная |
1 |
|
| 8 |
ЦА320М.12.6 |
Конус уплотнения |
1 |
|
| 9 |
|
Ролик 8х8.111ГОСТ22696-77 |
48 |
|
| 10 |
|
Кольцо 045-053-46-2-2 ГОСТ18829-73 |
1 |
|
| 11 |
|
Кольцо 055-060-30-2-2 ГОСТ18829-73 |
1 |
Колено шарнирное сдвоенное ЭП 9906 50Х70 МПа
Колено шарнирное сдвоенное ЭП 9906 50Х70 МПа (сборочные детали):
| Позиция |
Обозначение |
Наименование |
Количество |
Примечание |
| 1 |
ЭП 9905.001 |
Патрубок |
2 |
|
| 2 |
ЭП 9905.002 |
Патрубок |
2 |
|
| 3 |
ЭП 9905.003 |
Заглушка |
4 |
|
|---|
| 4 |
ЭП 9905.004 |
Прокладка |
4 |
|
|---|
| 5 |
АФНИ.752282.003 |
Муфта |
1 |
|
|---|
| 6 |
АФНИ.754175.001 |
Кольцо уплотнительное |
1 |
|
| 7 |
2АУ.21.002 |
Гнездо конуса |
1 |
|
|---|
| 8 |
2АУ.21.003 |
Гайка накидная |
1 |
|
|---|
| 9 |
ЦА 320М.12.6 |
Конус уплотнения |
1 |
|
|---|
| 10 |
| Ролик 8х8.111 ГОСТ22696-77 |
96 |
|
| 11 |
|
Кольцо 055-060-30-2-2 ГОСТ18829-73 |
2 |
|
| 12 |
|
Кольцо 045-053-46-2-2 ГОСТ18829-73 |
2 |
|---|
