Купить колено шарнирное с БРС-3 БРС-4 ДУ-76 НКТ-89 FIG по цене проирзводителя
Шарнирные колена Ду-50 мм с БРС-2 НКТ-60
Ду-76 мм с БРС-3 НКТ-89 резьба FIG 602
Шарнирные колена широко применяются в нефтегазовой промышленности благодаря своей конструкции - быстрое соединение манифольдных труб высокого давления ТВД с помощью быстроразъёмных соединений БРС с обеспечением свободного взаимного поворота и вращения элементов трубопровода в ходе его монтажа и демонтажа.
Наше предприятие производит шарнирные колена Ду-50 мм и Ду-76 мм с БРС-2 БРС-3 (БРС-4) под резьбу CnTr 132х12,7 CnTr 136х12,7 СnТr 160х12,7 и Сn.Tr. 136,5х8,47 FIG 602
Мы производим шарнирные колена Ду-50 мм с БРС-2 НКТ-60 под резьбу FIG 602
Шарнирное колено представляет из себя соединение двух деталей манифольда, сходящихся под различными углами, которые обеспечивают корректировку направления уже соединенных труб ТВД и других элементов манифольда.
Это основное отличие шарнирных колен от переводников, угольников, тройников и отводов, при использовании которых угол строго зафиксирован.
Благодаря поворотному механизму можно легко создать разные углы между осями элементов манифольда.
Шарнирные колена с быстроразъёмными соединениями БРС позволяют корректировать маршрут трубопровода, формируя разнообразные угловые соединения между осями.
Наибольшую востребованность шарнирное колено демонстрирует в составе временных трубопроводных систем, работающих под высоким давлением.
Изготовление сборочных деталей колена ведется с учетом эксплуатационных нагрузок в диапазоне 40МПа, 70МПа и 110МПа.
 Типоразмеры:
Колено шарнирное 2 дюйма Ду-50 мм с БРС-2 НКТ-60 резьба FIG 602

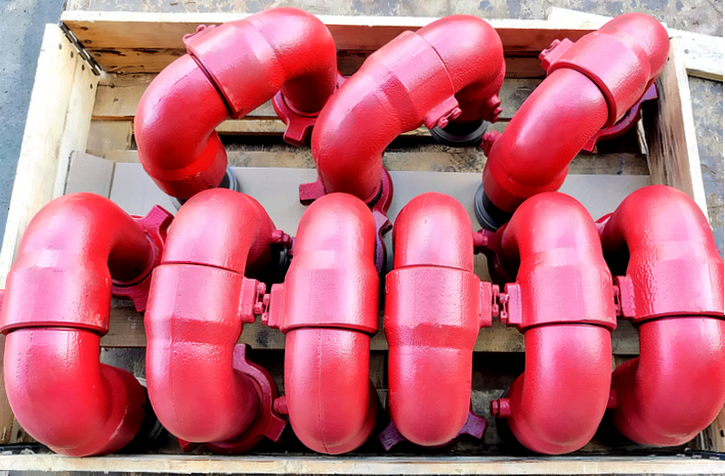

Колено шарнирное 3 дюйма Ду-76 мм с БРС-3 резьба Сп.Tr. 136,5х8,47 FIG 602
Колено шарнирное 3 дюйма Ду-76 мм с БРС-3 Cn.Tr. 136х12,7 (ЭЛМ 009.29.01.000)
Колено шарнирное 3 дюйма Ду-76 мм с БРС-4 под резьбу Сn.Тr. 160х12,7
Колено шарнирное 3 дюйма Ду-76 мм под резьбу Cn.Tr. 132х12,7

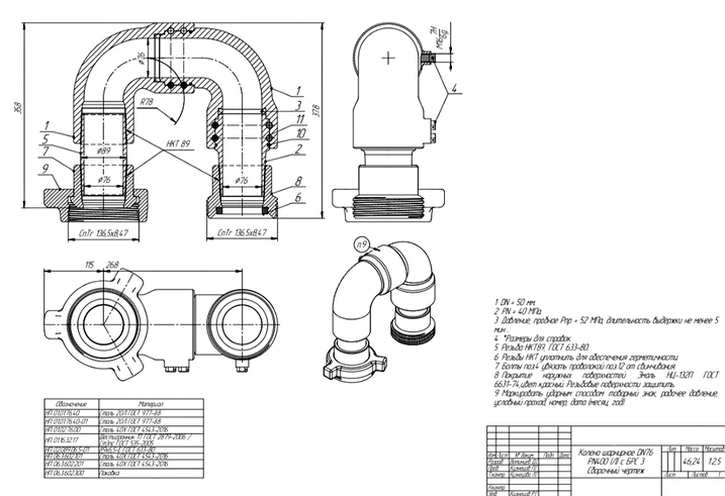

Чертёж колена с резьбой Сn.Tr. 136,5х8,47 FIG 602

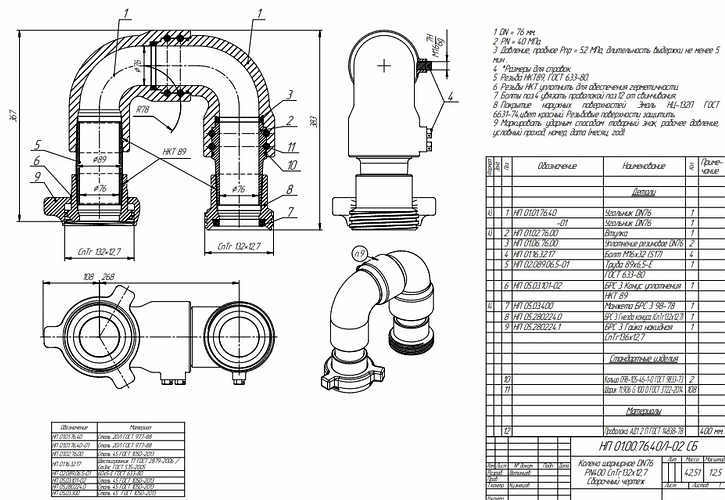

Чертёж колена с резьбой CnTr 132х12,7
Чертёж шарнирного колена Ду-50 мм с БРС-2 FIG 602
В основе конструкции шарнирных колен лежит сочетание двух угловых элемента, которые соединены при помощи замково-поворотного механизма.
Такое техническое решение позволяет осуществлять вращение сегментов друг относительно друга на заданный угол. Эта мобильность достигается наличием двух замкнутых кольцевых рядов шариков, функционирующих как подшипниковая система.
Шарики двигаются по специально разработанным дорожкам, интегрированным в структуру углового сегмента. Фиксация верхней части беговой дорожки осуществляется посредством болтового крепления.
Для обеспечения герметичности в месте примыкания угловых элементов (уголков) шарнирного колена используется уплотнительная манжета и резиновое кольцо.
Все шарнирные колена нашего производства проходят обязательные гидравличесике испытания давлением.
Доставка шарнирных колен с БРС-2 БРС-3 БРС-4 Ду-50 Ду-76 мм FIG602
осуществляется любой транспортной компанией на выбор покупателя.
Мы бесплатно доставляем до терминала ТК в нашем городе Ижевск.
