Купить цементировочный насос НЦ-320 (9Т) по цене производителя



Цементировочный насос НЦ-320 (9Т 9ТМ)



Смотрите также: ЗИП АГРЕГАТА ЦА-320 | ЗИП НАСОСА НБ-125 ИЖ 9МГр


Заказать продукцию




Компания «ОЙЛЗИП» производит поршневой цементировочный насос НЦ-320 (9Т).


Паспорт. Сертификат. Гарантия.

Все комплектующие новые и сертифицированы.

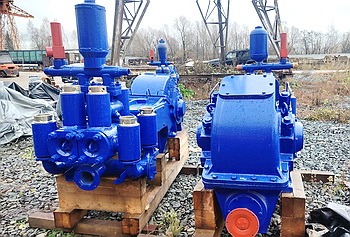

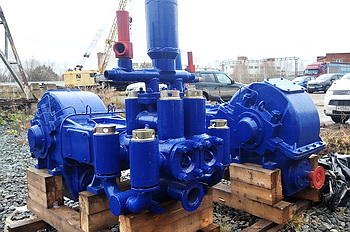

цементировочный насос НЦ-320 цементировочный насос НЦ-320

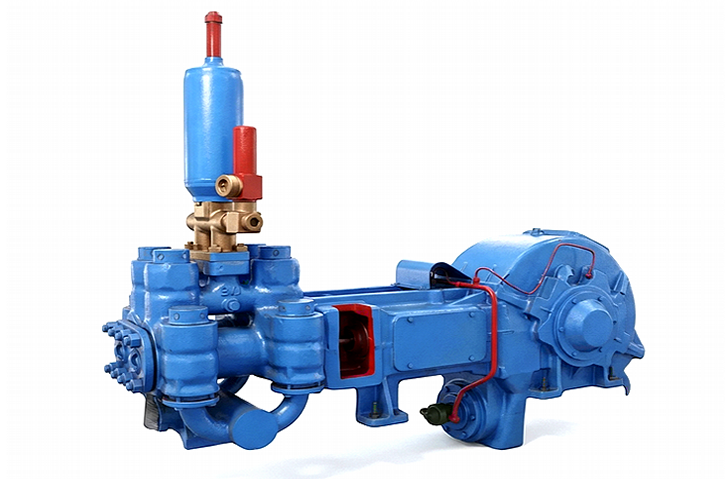

Цементировочный насос НЦ-320 (9Т) Цементировочный насос НЦ-320 (9Т 9ТМ)


Насос НЦ-320 (9Т 9ТМ) - цементировочный, горизонтальный, двухпоршневой, двустороннего действия со встроенным червячным редуктором повышенной нагрузочной способности.


Насос НЦ-320 (9Т 9ТМ) предназначен для нагнетания жидких сред (глинистых, цементных, солевых растворов) при промывочно-продавочных работах и цементировании нефтяных и газовых скважин в процессе их бурения и капитального ремонта.


Технические характеристики насоса НЦ-320 (9Т):


Полезная мощность насоса НЦ-320 (9Т) .............................. 108 кВт
Передаточное число червячной пары насоса НЦ-320 (9Т) ......... 22
Габаритные размеры насоса НЦ-320 (9Т) ............................ 2385 х 750 х 2265 мм
Масса насоса НЦ-320 (9Т) ..................................................... не более 2 670 кг


Конструкция насоса НЦ-320 разработана на базе насоса 9Т с применением червячной пары, цельноштампованной тарели, других конструктивных и технологических улучшений, увеличивших долговечность и надежность насоса по сравнению с насосом 9Т.


Основные детали и сборочные единицы насоса НЦ-320 взаимозаменяемы с ранее выпускаемым насосом 9Т.



Насос цементировочный НЦ-320 используется в составе цементировочного агрегата ЦА-320 (УНБ-125х32)


Устройство насоса НЦ-320 (9Т):


Насос НЦ-320 9Т состоит из приводной и гидравлической частей, соединенных воедино, коллектора нагнетательного, предохранительного клапана и разделителя. Передача крутящего момента от силовой установки осуществляется с помощью коробки распределения мощности передвижной установки. Пуск и остановка производится приводным двигателем.


Приводная часть выполнена в виде кривошипно-шатунного механизма с закрытым червячным редуктором, расположенными в литом корпусе, который одновременно служит масляной ванной. Наличие верхней съемной крышки и люков с крышками обеспечивает доступ к деталям приводной части для их осмотра и разборки.


Гидравлическая часть состоит из двух литых клапанных коробок сваренных в единый блок, сменных цилиндровых втулок, поршней, штоков, клапанов, приемного коллектора. Четыре всасывающих и четыре нагнетательных клапана выполнены по единой конструктивной схеме и имеют одинаковые размеры, что обеспечивает их полную взаимозаменяемость.


Изменение давления и подачи на выходе обеспечивается сменой цилиндровых втулок и поршней насоса НЦ320 (9Т). Поршень представляет собой стальной сердечник, гуммированный резиной, который закреплен на штоке гайкой и контргайкой. Уплотнение осуществляется резиновой манжетой.


Коллектор нагнетательный насоса НЦ-320 (9Т) имеет воздушный колпак, который сглаживает пульсации давления перекачиваемой жидкости. Предохранительный клапан обеспечивает безопасность работы насоса НЦ-320 (9Т) при превышении давления сверх допустимого на данном режиме. При превышении давления на 10% сверх рабочего происходит срез предохранительного гвоздя, оттарированного заводом-изготовителем на соответствующее давление, и открывается сливное отверстие для выхода жидкости. Разделитель с манометром установлен на нагнетательном коллекторе. Он предотвращает попадание перекачиваемой жидкости в манометр. Внутренняя полость разделителя под манометром заполнена маслом.


Давление и объемная подача насоса НЦ-320 (9Т) в зависимости от диаметра втулки и числа двойных ходов поршня:


Число двойных ходов поршня, ход/мин Диаметр сменных втулок, мм Идеальная подача, дм3/с (м3/ч) Наибольшее давление, МПа
133 90 12,3 (44,3) 9,5
100 15,6 (56,2) 7,5
115 21,2 (76,3) 5,5
127 26,0 (93,6) 4,5
30 90 2,8 (10,1) 40,0
100 3,5 (12,6) 32,0
115 4,8 (17,3) 23,0
127 6,0 (21,6) 18,5


Схема насоса НЦ-320 (9Т):


Схема насоса НЦ-320 (9Т 9ТМ)



Аналоги запасных частей (ЗИП) цементировочного насоса НЦ-320 9Т НПЦ 9ТМ



Смотрите ЗИП насоса НЦ-320 (9Т):



Внимание!
Цена на насос НЦ-320 9Т зависит от комплектации!
