Купить крейцкопфы АФНИ ОФСП 9Г НБ40 НБ32 9Т НЦ320 по цене производителя

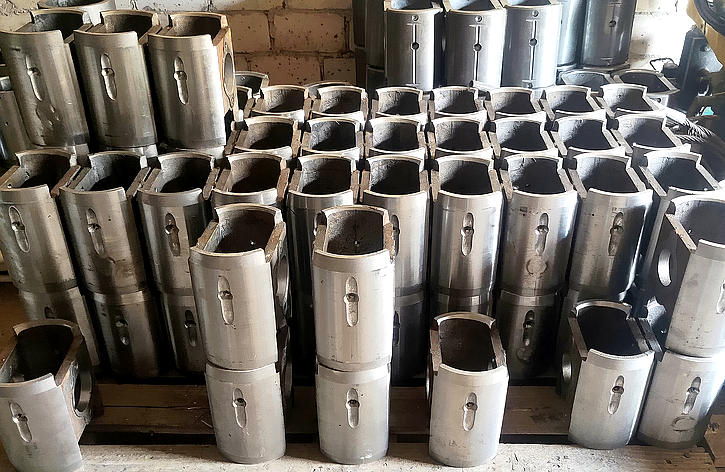

Крейцкопф АФНИ.304516.001 9Г.01.200 ОФСП.304516.001
для насосов НБ-125 ИЖ 9МГр НЦ-320 9Т 9ТМ НПЦ
Компания «ОЙЛЗИП» производит крейцкопфы (ползуны) в сборе для насосов НБ-125 ИЖ 9МГр НЦ-320 9Т НПЦ 9ТМ (чертёж АФНИ.304516.001 ОФСП.304516.001) и комплектующие (ЗИП) к ним.
 Предлагаем купить в нашей компании по цене производителя:
 АФНИ.304516.001 крейцкопф в сборе с накладками
ОФСП.304516.001 крейцкопф в сборе с накладками
Крейцкопф 9Г.01.200
Комплектующие для крейцкопфов:
АФНИ.751662.001 9Г.01.201 Корпус крейцкопфа
ОФСП.751662.001 Корпус крейцкопфа
АФНИ.753781.002 9Г.01.202 Накладка
ОФСП.753781.002 9Г.01.202 Накладка
АФНИ.713312.001 палец крейцкопфа
ОФСП.713312.001 палец крейцкопфа
Шайба 8.65Г ГОСТ 6402-70
Винт ВМ 8х20 ГОСТ 1491-80
Крейцкопф (нем. Kreuzkopf), ползун — деталь кривошипно-ползунного механизма, совершающая возвратно-поступательное движение по неподвижным направляющим.
Назначение крейцкопфа:
Крейцкопф (ползун) предназначен для соединения поршня и шатуна в крейцкопфном кривошипно-шатунном механизме насосов НБ-125 ИЖ (9МГр) и НЦ-320 (9Т).
При таком сочленении поршень жёстко связан с крейцкопфом с помощью штока. Такое сочленение позволяет разгрузить поршень от нормальной силы, так как её действие в таком случае переносится на крейцкопф.
Такая схема соединения крейцкопфа позволяет создать вторую рабочую полость в цилиндре под поршнем. При этом шток проходит через сальник в нижней крышке цилиндра, который обеспечивает необходимую герметичность.
Соединение крейцкопфа АФНИ ОФСП с шатуном осуществляется шарнирно через палец крейцкопфа АФНИ.713312.001, котовый зафиксирован в конусной посадке планками.
Схема крейцкопфа насоса НЦ-320 9Т АФНИ.304516.001 ОФСП.304516.001:
| Позиция | Обозначение | | Наименование | Кол-во | |
НЦ-320 НБ-125 ИЖ | 9Т 9МГр-73 |
| 1 | АФНИ.751662.001 | 9Г.01.201 | Корпус крейцкопфа | 1 | | 2 |
АФНИ.753781.002 | 9Г.01.202 |
Накладка крейцкопфа | 2 | | 3 | | | Шайба 8.65Г ГОСТ 6402-70 | 4 | | 4 | |
| Винт ВМ 8х20 ГОСТ 1491-80 | 4 |
Крейцкопф буровых насосов НБ-32 НБ-50
НБ32.01.050-01 НБ40.00.005А
Компания «ОЙЛЗИП» производит крейцкопфы (ползуны) для буровых поршневых насосов НБ-32 НБ-50 и комплектующие (ЗИП) к ним.
Предлагаем купить в нашей компании по цене производителя:
 НБ32.01.050 крейцкопф правый (сварной)
НБ 32.01.050-01 крейцкопф левый (сварной)
НБ 40.00.005А-01 литой
НБ 40.00.005А-02 литой
НБ 32.01.008 Палец крейцкопфа
Характеристики:
Крейцкопф - номер НБ40.00.005А универсальный
Взаимозаменяем с ползуном НБ 32.01.050 (-01)
Материал: 35Л Вес: 11,2 кг Габариты: 159,9мм х 120мм х 200мм
Исполнение универсальное взаимозаменяемые с НБ40.00.005А-01 левый и НБ40.00.005А-02 правый
 Крейцкопф в буровых поршневых насосах НБ-32 НБ-50 (номер по чертежу НБ40.00.005А) предназначен для выравнивания поступательных движений эксцентрикового вала
с шатунами (номер по чертежу НБ40.04.121) в горизонтальное направление к штоку ползуна (номер по чертежу НБ32.01.002).
Соединение крейцкопфа (ползуна) в буровых поршневых насосах НБ-32 НБ-50 с шатуном осуществляется шарнирно через палец крейцкопфа (номер по чертежу НБ32.01.008) зафиксированным в конусной посадке планкой.
Для ремонта буровых насосов НБ-32 НБ-50 требуется 2 шт.
Сертификат соответствия
Внимание!
Цена на крейцкопфы АФНИ ОФСП НБ32 НБ40
зависит от объёма заказа!
