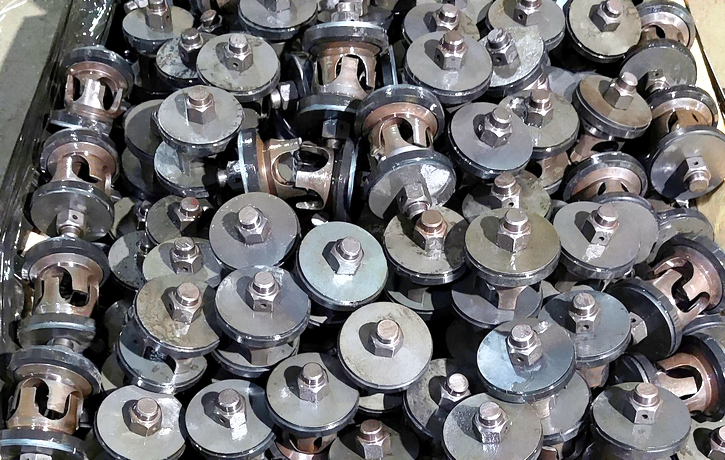

Наше предприятие производит клапан в сборе для поршневых насосов НБ-125 ИЖ НЦ-320 9Т 9ТМ НПЦ НЦ-320 СИН по чертежам АФНИ.306577.001-01 ОФСП.306577.001-01 диаметр 111 мм и АФНИ.306577.001 ОФСП.306577.001 диаметр 105 мм.
Клапан АФНИ (ОФСП) работает в паре с седлом и служит для сообщения и разобщения попеременно рабочих камер насоса в гидравлической части.
Запирание всасывающего и нагнетательного коллектора происходит под воздействием собственного веса и пружины ПР-52 (чертёж НБ80.02.00.023)
Вес: 1.88 кг
Габариты: 105 х 105 х 100 мм или 111 х 111 х 100 мм
Материал: сталь 40Х, сталь 45
Типоразмеры:
Клапан в сборе АФНИ.306577.001 ф-105 мм
Клапан в сборе ОФСП.306577.001 ф-105 мм
Клапан в сборе АФНИ.306577.001-01 ф-111 мм
Клапан в сборе ОФСП.306577.001-01 ф-111 мм
Седло клапана АФНИ.712351.002 105 мм (втулка Ф-90 мм)
Седло клапана АФНИ.712173.001 111 мм
Клапан в сборе АФНИ ОФСП является расходным элементом гидравлической части буровых и цементировочных насосов НБ-125 ИЖ НЦ-320 9Т 9ТМ НПЦ НЦ-320 СИН
В этой связи требует регулярной замены.
Состоит из самого клапана, седла, пружины и уплотнения. Основные функции включают герметичное закрытие отверстий при нагнетании давления и обеспечение беспрепятственного прохода жидкости в прямом направлении.
Клапаны и сёдла изготавливаются из высокопрочных сталей, устойчивых к абразивному износу и высоким нагрузкам в нефтегазовой отрасли.
Мы производим из стали 45 (кругляк), сталь 40Х, из паковки или чугуна.
Обозначения по чертежам других изготовителей: ОФСП.306577.001 ОФСП.306577.001-01 9Т.2.69 НПЦ.02.450 1Т-118А 9Т.02.501 НПЦ.01.016 9Т-2-37 9МГр.02.106 15Г.02.003 НБ-80.02.00.023 клапан в сборе НПЦ НПЦ.02.019 3420-13
9Т.02.530 9Т.9 9Т.02.810П-04 9Т.03.100 9Т.02.810П НПЦ.02.400 9Т-3-1А НПЦ.02.015 НПЦ.02.019 9Т.02.107П-01 9Т.02.107П 3420-130007 9МГр.02.106П 1НП.02.00.009П СИН32.100.01.002 9Т.10.3
Клапаны нашего производста проходят обязательную термическую обработку и покрываются химфосфатом.
Как изготавливается клапан:
Доставка клапанов АФНИ.306577.001 АФНИ.306577.001-01 осуществляется любой транспортной компанией на выбор покупателя.
Мы бесплатно доставляем до терминала ТК в нашем городе Ижевск.
Купить клапан насосов НЦ-320 9Т НБ-125 АФНИ.306577.001 по цене производителя
