Клапан К-10 / Клапан К-10 (К-9) в сборе 14023.53.090-2 СБ / Клапан К-10 УНБ-600

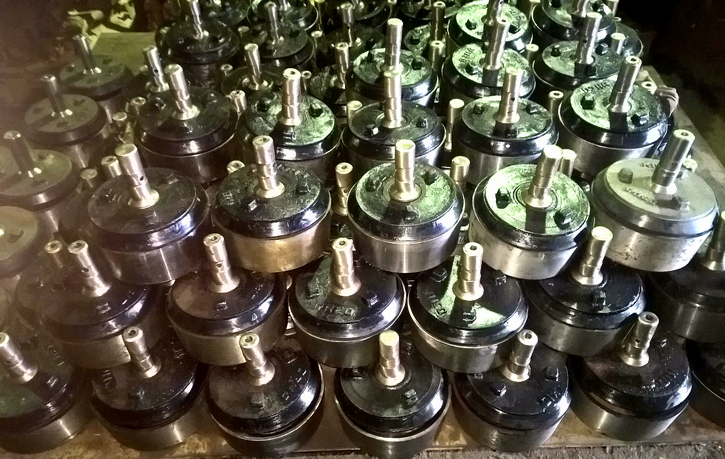

Клапан К-10 (К-9) бурового насоса УНБ-600 (У86МА2)



Смотрите так же: БУРОВОЙ НАСОС УНБ-600 | ПРАЙС ЛИСТ


СКАЧАТЬ ПРАЙС ЛИСТ

Заказать продукцию




Компания «ОЙЛЗИП» изготавливает и реализует клапан К-10 (К-9) в сборе 14023.53.090-2-СБ для бурового насоса УНБ-600 (У86МА2).


Клапан К-10 (К-9):


Клапан К-10 14023.53.090-2 СБКлапан К-10 (клапан К-9) обозначение по чертежу 14023.53.090-2СБ предназначен для попеременного сообщения и разобщения насосных камер со всасывающим и нагнетательным трубопроводом в среде промывочной жидкости с температурой от 0 до 90 С в буровом насосе УНБ-600 (У86МА2).

Состав клапана К-10 14023.53.090-2СБ в сборе:

1) Седло 14023.53.008-2
2) Втулка 4066.53.17
2) Тарелка клапана 14023.53.009-2
Клапан К-10 14023.53.090-2 СБ3) Уплотнение клапана 4066.53.566-1
4) Гайка 14023.53.010-1
5) Пружина клапана

Варианты поставки:

Клапан К-10
Клапан К-10 с пружиной
Клапан К-10 с седлом и пружиной (клапан в сборе)
Пружина клапана
Уплотнение клапана


Особенность клапана К-10 (К-9) 14023.53.090-2СБ:


Уплотнение в клапане происходит между резиной и седлом, а тарель клапана не садится (не ударяет) на крестовину седла.

Такая конструкция клапана позволяет увеличить среднюю наработку на отказ в сравнении с обычной конструкцией на 10-25% .


Чертёж клапана К-10 (К-9) 14023.53.090-2:


Клапан К-10 (К-9)


Схема клапана К-10 (К-9) 14023.53.090-2 СБ (в сборе):


Клапан К-10 (К-9) 14023.53.090-2 СБ


Клапаны К-7 К-8 К-9 К-10


Клапаны буровых насосов К-10, К-9, К-7, К-8, используется при перекачке чистых и абразиво-содержащих жидкостей при высоком давлении. Клапан при относительной простоте конструкции повышает ремонтопригодность, позволяет снизить трудоемкость сборки клапана и замену изношенного уплотнения.

Клапаны буровых насосов К-10, К-9, К-7, К-8 включают следующие компоненты: разъемную тарель с верхней и нижней частями с направляющим штоком, пружину, седло, уплотнение.

Верхняя часть тарели с направляющим штоком имеет вид шток-гайки (тарельчатая головка с цилиндрическим выступом выполнена заодно с направляющим штоком). Нижняя часть тарельчатой головки шток-гайки ответна форме верхней поверхности нижней части тарели. Уплотнение располагается между верхней поверхностью нижней части тарели разъемной и нижней поверхностью тарельчатой головки шток-гайки. Обе части тарели разъемной с направляющим штоком соединены воедино с помощью резьбы.

Для разобщения и соединения рабочей камеры цилиндра поршневого бурового насоса УНБ-600 попеременно с всасывающим и напорным трубопроводами предназначены клапаны.

В современных буровых насосах поршневого типа широко востребованы самодействующие клапаны. Эти клапаны открываются под действием проходящей через них жидкостной среды и закрываются под действием веса клапанной тарели и пружины.

Самыми распространенными являются самодействующие клапаны кольцевые и тарельчатые. Кольцевые клапаны бывают однокольцевыми и двухкольцевые. Оба вида отличает высокая пропускная способность, отсюда и применение в поршневых насосах с большой подачей.

Самодействующие тарельчатые клапаны бывают с плоской тарелью и конической посадочной поверхностью. Такие клапаны повсеместно используются в насосах высокого давления, в насосах, используемых для перекачки жидкостных сред с содержанием твердой фазы: естественных промывочных жидкостей, глинистых растворов и т.п..

Основные требования к конструкции клапанов буровых насосов поршневого типа:

- герметичность в закрытом пространстве,
- оперативное открытие/закрытие отверстия седла, через которое протекает жидкость,
- минимизация гидравлических потерь при прохождении через клапан жидкости,
- достаточная прочность,
- износоустойчивость элементов клапана.

Основные размеры клапанов определяются подачей и числом двойных ходов поршня насоса, а высота подъема определяется скоростью потока жидкости в клапанной щели. Если при определении размеров клапана и его гидравлического сопротивления присутствует ошибка, то при закрытии клапана появляется характерный стук, принимаемый за критерий правильности выбора размеров клапана для заданных условий работы.

В основном для буровых насосов используются тарельчатые клапаны, имеющие одну выходную щель. При перекачке сильно утяжеленных жидкостей срок эксплуатации клапанов резко сокращается, доходя до 30 ч.

Минимизация гидравлических потерь, безударная посадка на седло, качественное уплотнение и надежная работа – таковы требования к клапанам насосов.

Клапан буровых насосов выпускается в множестве модификаций:

- с нижней направляющей крестовиной и верхним направляющим штоком;
- с нижним и верхним направляющими штоками;
- с тремя и четырьмя и нижними направляющими перьями.
- с различными способами крепления на тарели резинового уплотнительного кольца.

Конструкция клапана позволяет производить быструю его замену или ремонт.


Примеры обозначения при заказе:


14023.53.090-2сб, 14023.53.090-2СБ, Клапаны К9, клапан К7, Клапана К8, Клапан К-7 в сборе, 14023.53.090-2 СБ, Клапаны насоса УНБ-600 К9.00.000СБ, Клапана бурового насоса УНБ-600 К9.00.000СБ, 14023.53.090-2 СБ, К9, К10, насос УНБ-600, Клапаны бурового насоа К-10, Клапаны насоса У86МА2, УНБ-600, 14023.53.090-2СБ, Клапан К9.00.000СБ, К9.00.000СБ, Клапана К10.00.000СБ, Клапан в сборе 14077.53.005, Клапаны буровых насосов УНБ-600.


Внимание!
Цена на клапан К-10 зависит от объёма заказа!
