Клапан предохранительный АФНИ.306577.002 / Клапан предохранительный ОФСП.306577.002

Клапан предохранительный насос НЦ-320 9Т
АФНИ.306577.002 ОФСП.306577.002

Смотрите также: НАСОС НЦ-320 (9Т) | НАСОС НБ-125 ИЖ (9МГр) | ПРАЙС ЛИСТ

Компания «ОЙЛЗИП» производит и реализует клапаны предохранительные АФНИ.306577.002 (предохранительный клапан ОФСП.306577.002), который используется в составе насоса НБ-125 ИЖ 9МГр НЦ-320 9Т и комплектующие (ЗИП) к нему.

Типоразмеры:

Клапан предохранительный АФНИ.306577.002
Клапан предохранительный ОФСП.306577.002
Клапан предохранительный АФНИ.306577.002 25 МПА резьба НКТ-60
Клапан предохранительный АФНИ 306577.002 32 МПа резьба НКТ-60

Предохранительный клапан АФНИ 306577.002
обозначение клапана насоса 9Т - 9Т.02.220
Материал корпуса: Сталь 45 ГОСТ 1050-88
Габариты: 127,5мм х 85мм х 335мм
Вес: 10кг

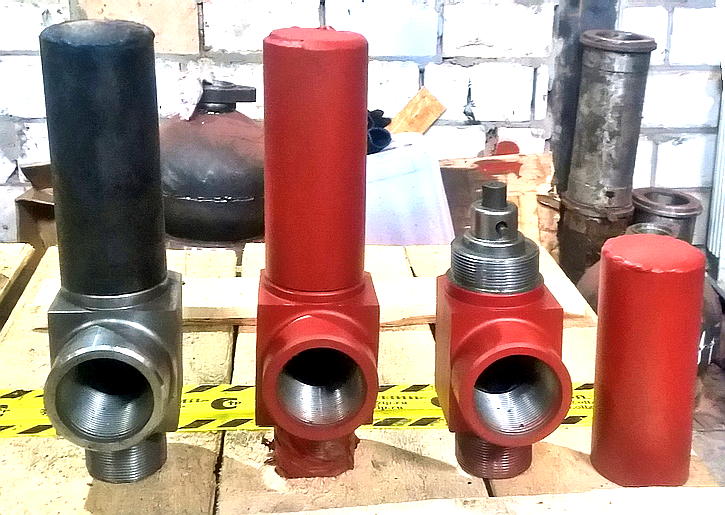

Клапан предохранительный АФНИ.306577.002 (ОФСП.306577.002)

Клапан предохранительный АФНИ.306577.002 используются для монтажа на цементировочных агрегатах ЦА-320 АНЦ-320 в цементировачных насосах НЦ-320 9Т и для бурового насоса НБ-125 9МГр. Клапан предохранительный АФНИ.306577.002 используются для защиты от аварийного повышения давления путем автоматического сброса рабочей среды в атмосферу или в отводящий трубопровод.

Предохранительный клапан состоит из кожуха, штока, предохранительного штока, пробки и амортизатора, а также имеет длинный металлический корпус, кольцо и уплотнитель, благодаря которому и происходит главная защита от утечек.

Используется в качестве запчасти для насосов типа 9Т и НБ-125, которые используются для бурения нефтяных скважин.

После снижения давления до нужного предела предохранительный клапан АФНИ.306577.002 прекращает сброс среды.

Принцип работы предохранительного клапана: в закрытом положении усилие пружины прижимает золотник к седлу. При повышении давления рабочей среды в трубопроводе сверх установленной величины на золотник действует противоположно направленная сила, которая сжимает пружину и открывает проход для сброса рабочей среды. После снижения давления перед клапаном до давления закрытия, золотник под действием усилий пружины вновь прижимается к седлу, сброс среды прекращается.

Клапан предохранительный АФНИ.306577.002 (ОФСП.306577.002):

Примеры обозначения при заказе:

Клапан предохранительный АФНИ.306577.002, ОФСП.306577.002, предохранительный клапан насоса НЦ-320, клапан предохранительный насоса 9Т, НБ-125, клапан насос 9МГр, 9Т.02.220, НПЦ.02.600, 9Т.02.220П, ОФСП.306577.002, клапан АФНИ.306577.002, клапан 9Т.02.220, клапан предохранительный НПЦ.02.600, клапан предохранительнй 9Т.02.220П, клапан СИН35.100, клапан ЭПНА.

Внимание! Цена на клапан предохранительный
зависит от объёма заказа!
