Краны шаровые КШ КШЗ КШЦ КШ-60 КШ-73 КШВН

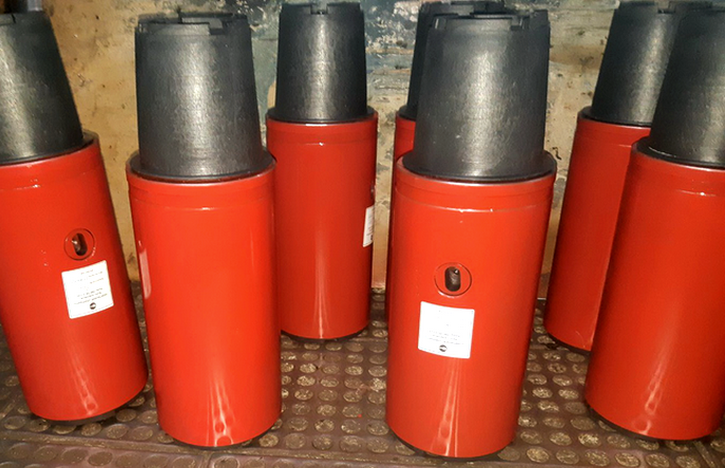

Шаровые краны КШ КШ-60 КШ-73 КШЦ КШЗ КШВН предназначены для оперативного перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин.
Также краны нашли своё приминение при проведении ремонтных и аварийных работ.
Благодаря своей конструкции кран шаровый может устанавливаться в различных положениях относительно трубы и позволяет держать давление в любом направлении. Тарельчатое пружинное кольцо гарантирует надежное уплотнение.
Шаровой кран рассчитан на стандартное рабочее давление 70 МПа, но по заявке потребителя могут быть изготовлены конструкции, рассчитанные и на более высокие давления.
Наше предприятие производит и реализует по выгодной цене шаровые краны всех модификаций и весь спектр комплектующих (ЗИП) к ним.
  Типоразмеры:
Кран шаровой КШ 60х21 муфта-муфта
Кран шаровой КШ 73х21 КШ 73х35 КШ 73х70 89х21 89х35 89х70 102х21 102х35 102х70 114х21 114х35 муфта-муфта
Кран шаровой КШ 60х21 муфта-ниппель
Кран шаровой КШ 73х21 КШ 73х35 КШ 73х70 89х21 89х35 89х70 102х21 102х35 102х70 114х21 114х35 муфта-ниппель
Кран шаровой КШ 60х21 ниппель-ниппель
Кран шаровой КШ 73х21 ниппель-ниппель
Кран шаровой КШ 73х35 КШ 73х70 89х21 89х35 89х70 102х21 102х35 102х70 114х21 114х35 ниппель-ниппель
Краны шаровые типа КШЦ:
Кран шаровой КШЦ-95*35 НКТ-73
Кран шаровой КШЦ-95*35 НКТ-73В
Кран шаровой КШЦ-105*35 З-86
Кран шаровой КШЦ-133*35 З-108 КШЦ-168*35 З-133 КШЦ-195*35 З-152 Л КШЦ-133*35 З-108 Л
Приспособление для открывания КОШ-133 З-108
Приспособление для открывания КОШ-155 З-133
Кран шаровой КШ 89 З-73/35 МПа
Кран шаровой КШЗ-76х70 КШЗ-88х70 МПа
Кран шаровой КШ 95 З-76/35 КШ 108 З-86/35 МПа
Кран шаровой КШ 120 З-102/35 КШ 133 З-121/35 МПа
Краны шаровые типа КШЗ:
КШЗ-133х70 МПа КШЗ-152х70 МПа КШЗ-147х70 МПа КШЗ-122х35 МПа
Краны шаровые типа КШВН:
КШВН 146 З-121/70 МПа КШВН 155 З-133/70 КШВН 178 З-147/70 155х35 З-133 К2 155х70 З-133 К2
Шаровой кран состоит из корпуса, в который ввернуты муфты. В муфту установлены седла.
Положение клапана «открыто-закрыто» изменяется вращением клапана при помощи штока и съемный ручки приводящий в движение шток. Положение риски на торце штока вдоль оси трубопровода соответствует открытому крану, перпендикулярно-закрытому.
Для обеспечения герметичности, в кран установлены резиновые уплотнительные кольца.
Краны серии КШ изготавливаются в модификациях КШЗ - с замковой резьбой и КШ - с резьбой НКТ и предназначены для оперативного перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также трубного канала НКТ при проведении ремонтных и аварийных работ.
Модификации шаровых кранов выпускаются с присоединительными резьбами как с правым, так и левым направлением витков.
Шаровой кран с правой резьбой (обозначения: КШЗ 102, КШЦ 120, КШЗ 133, КШЦ 155), устанавливаемый на нижнем конце рабочей трубы, предотвращает потери бурового раствора при ее отсоединении от бурильной колонны, к тому же в результате не так сильно загрязняется пол буровой и подвышечное основание. Наружный диаметр корпуса крана позволяет ему свободно проходить через сборку превенторов.
Кран, имеющий левую резьбу (обозначения: КШЗ 102Л, КШЦ 120Л, КШЗ 133Л, КШЦ 155Л), устанавливается на верхнем конце рабочей трубы. Располагаемый между рабочей трубой и вертлюгом кран в любой момент надежно перекрывает течение флюида в бурильной колонне.
В комплекте с краном поставляется ключ управляющий и ключ для разборки крана.
Шаровый кран имеет фиксатор поворота управляющего штока, что повышает его долговечность.
Характеристики:
| № |
Обозначение |
Обозначение замковой резьбы |
Длинна L, мм |
Наружный диаметр D, мм |
Внутренний диаметр d, и диаметр шара, мм |
Масса, кг |
| муфта |
ниппель |
| 1 |
Кран КШ 60Х35 |
НКТ 60 |
НКТ 60 |
215 |
74 |
30/50 |
8 |
| 2 |
КШ 60Х35 |
НКТ 60 |
--- |
215 |
74 |
30/55 |
8 |
| 3 |
КШ 73Х21 |
НКТ 73 |
--- |
270 |
89 |
32/55 |
10 |
| 4 |
КШ 73Х21 |
НКТ 73 |
НКТ 73 |
280 |
89 |
32/55 |
12 |
| 5 |
КШ 73Х21 |
НКТ 73 |
--- |
270 |
89 |
38/61 |
10 |
| 6 |
КШ 73Х35 |
НКТ 73 |
НКТ 73 |
270 |
89 |
38/61 |
10 |
| 7 |
КШ 73ВХ35 |
НКТ-73В |
НКТ-73В |
270 |
93 |
38/61 |
10 |
| 8 |
КШ 73ВХ35 |
НКТ 73В |
--- |
280 |
93 |
38/61 |
12 |
| 9 |
КШ 73ВХ21 |
НКТ 73В |
--- |
270 |
93 |
32/55 |
10 |
| 10 |
КШ 89Х21 |
НКТ-89 |
НКТ-89 |
300 |
108 |
40/70 |
12 |
| 11 |
КШ 89Х21 |
НКТ 89 |
--- |
300 |
108 |
47/75 |
12 |
| 12 |
КШ 89ВХ35 |
НКТ 89В |
НКТ 89В |
300 |
114 |
47/75 |
12 |
| 13 |
КШ 02Х35 |
НКТ 102 |
--- |
350 |
122 |
50/82 |
17 |
| 14 |
КШ 114Х35 |
НКТ-114 |
НКТ-114 |
330 |
132 |
59/94 |
15 |
| 15 |
1КШ 50Х21 |
НКТ-73 |
--- |
227 |
108 |
50/82 |
9 |
| 16 |
1КШ 50Х21 |
НКТ 73 |
НКТ 73 |
227 |
108 |
50/82 |
9 |
| 17 |
1КШ 50Х21 |
НКТ 60 |
--- |
240 |
108 |
50/82 |
10 |
| 18 |
1КШ 60Х21 |
НКТ 73 |
--- |
246 |
124 |
62/100 |
11 |
| 19 |
1КШ 60Х21 |
НКТ-73В |
--- |
246 |
124 |
62/100 |
11 |
| 20 |
3КШ 42Х21 |
НКТ 60 |
--- |
200 |
110 |
42/72 |
8 |
| 21 |
3КШ 50Х21 |
НКТ-73 |
--- |
227 |
114 |
50/82 |
10 |
| 22 |
3КШ 60Х21 |
НКТ 60 |
--- |
205 |
114 |
50/82 |
9 |
| 23 |
3КШ 50Х21 |
НКТ 60 |
НКТ 60 |
250 |
114 |
50/82 |
10 |
| 24 |
3КШ 62Х21 |
НКТ 73 |
--- |
246 |
130 |
62/100 |
11 |
| Обозначение | Dнар мм | Dвн мм | Длина мм | Резьба | Масса, кг |
| Кран КШЗ 73х35 | 86 | 28 | 300 | 3-73(3-73Ш) | 10 |
| Кран КШЗ 76х35 | 105 | 28 | 360 | 3-76(3-76Ш) | 29 |
| Кран КШЗ 86х35 | 108 | 38 | 360 | 3-86(3-861Н) | 30 |
| КШЗ 88х35 | 108 | 36 | 400 | 3-88(3-881Н) | 32 |
| КШЗ 102x35 | 130 | 50 | 465 | 3-102(3-102Ш) | 40 |
| КШЗ 122x35 | 146 | 58 | 440 | 3-122(3-1021Н) | 30 |
| КШЗ 133x35 | 155 | 62 | 475 | 3-133(3-1331Н) | 48 |
| КШЗ 147x35 | 178 | 70 | 510 | 3-147(3-147Ш) | 62 |
| КШЗ 152x35 | 197 | 78 | 510 | 3-152(3-1521Л) | 62 |
| КШ 60х21 | 73 | 24 | 230 | гл НКТ-60 | 6,5 |
| КШ 73х21 | 95 | 38 | 270 | гл НКТ-73 | 8 |
| КШ 73Вх21 | 95 | 38 | 270 | НКТ-73 с высадкой наружу | 9 |
| КШ 89х21 | 108 | 47 | 330 | гл НКТ-89 | 35 |
Все шаровые краны КШ КШЦ КШЗ КШВН нашего производства проходят обязательные гидравлические испытания давлением.

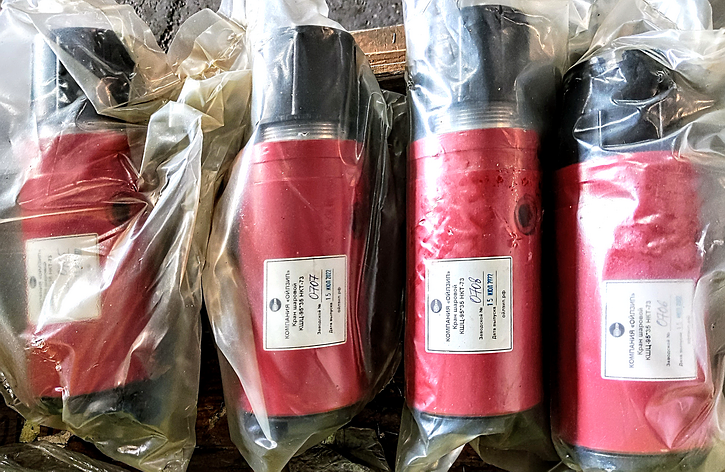

Для обеспечения сохранности при транспортировке, шаровые краны упаковываются в полиэтиллен. На резьбы накручиваются защитные колпачки.
