Купить крейцкопф АФНИ насосов НБ-125 9МГр НЦ-320 9Т 9ТМ по цене производителя
Крейцкопфы для насосов НБ-125 9МГр НЦ-320 9Т 9ТМ НПЦ
АФНИ.751662.001 ОФСП.751662.001
Цена от 11 500 руб. с НДС
Крейцкопф (нем. Kreuzkopf), ползун — деталь кривошипно-ползунного механизма, совершающая возвратно-поступательное движение по неподвижным направляющим.
 Предлагаем купить по цене производителя:
Крейцкопф в сборе с накладками АФНИ.304516.001
Крейцкопф в сборе ОФСП.304516.001 9Г.01.200
Комплектующие для крейцкопфов:

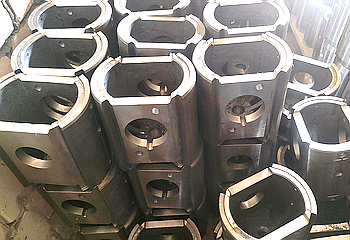

АФНИ.751662.001 9Г.01.201 Корпус крейцкопфа
ОФСП.751662.001 Корпус крейцкопфа
АФНИ.753781.002 9Г.01.202 Накладка
ОФСП.753781.002 9Г.01.202 Накладка
АФНИ.713312.001 палец крейцкопфа
ОФСП.713312.001 палец крейцкопфа
Шайба 8.65Г ГОСТ 6402-70
Винт ВМ 8х20 ГОСТ 1491-80
Характеристики:
Крейцкопф АФНИ.304516.001
Материал: 35Л
Вес: 20,1 кг
Размер: 215 х 175 х 175 мм
Назначение:
Крейцкопф или ползун предназначен для соединения поршня и шатуна в крейцкопфном кривошипно-шатунном механизме насосов НБ-125 ИЖ 9МГр НЦ-320 9Т 9ТМ.
При таком сочленении поршень жёстко связан с крейцкопфом с помощью штока. Такое сочленение позволяет разгрузить поршень от нормальной силы, так как её действие в таком случае переносится на крейцкопф.
Такая схема соединения позволяет создать вторую рабочую полость в цилиндре под поршнем. При этом шток проходит через сальник в нижней крышке цилиндра, который обеспечивает необходимую герметичность.
Соединение крейцкопфа с шатуном осуществляется шарнирно через палец крейцкопфа чертёж АФНИ.713312.001, котовый зафиксирован в конусной посадке планками.
Схема
| Позиция | Обозначение | | Наименование | Кол-во | |
НЦ-320 НБ-125 ИЖ | 9Т 9МГр-73 |
| 1 | АФНИ.751662.001 | 9Г.01.201 | Корпус крейцкопфа | 1 | | 2 |
АФНИ.753781.002 | 9Г.01.202 |
Накладка крейцкопфа | 2 | | 3 | | | Шайба 8.65Г ГОСТ 6402-70 | 4 | | 4 | |
| Винт ВМ 8х20 ГОСТ 1491-80 | 4 |

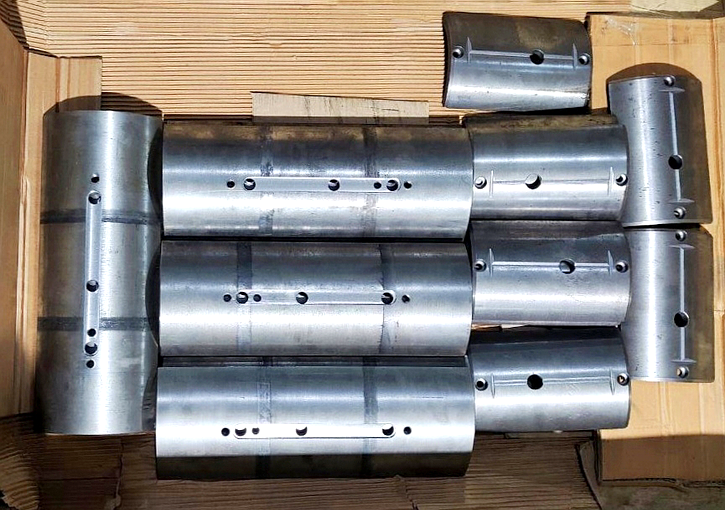

Накладки станины и крейцкопфа
для насосов НБ-125 9МГр НЦ-320 9Т 9ТМ НПЦ
Цена от 1 900 руб. с НДС
Накладка крейцкопфа по чертежу АФНИ.753781.002 (ОФСП.753781.002) выполнена из материала СЧ 20 (серый чугун) для защиты корпуса крейцкопфа от истирания в паре трения с накладкой станины, которая выполнена из материала антифрикционного чугуна АСЧ 6.
Крепится к крейцкопфу винтами М8х20 с обоих сторон.
Масленые каналы накладки позволяют создавать скользящую пленку между накладками пары трения, а выступ на внутреннем диаметре точно повторяет понижение на корпусе крейцкопфа обеспечивая его надежную фиксацию.
Накладки станины по чертежу АФНИ.753781.001 (ОФСП.753781.001) установлены в блоке привода насосов в крейцкопфном узле.
Каждый крейцкопф двигается между двух накладок. Верхние и нижние накладки одинаковые, взаимозаменяемые.
Для ремонта насосов требуется комплект из 4 штук.
Доставка крейцкопфов и накладок АФНИ.304516.001 ОФСП.304516.001 9Г.01.200
осуществляется любой транспортной компанией на выбор покупателя.
Мы бесплатно доставляем до терминала ТК в нашем городе Ижевск.
