Купить гидроблоки насосов НБ-32 НБ-50 НБ 32.02.000 ОФСП по цене производителя



Гидравлическая часть буровых насосов НБ-32 НБ-50
Гидроблоки насосов НБ-32 НБ-50 ОФСП



Смотрите также: НАСОС НБ-32 | НАСОС НБ-50 | АГРЕГАТ АН-50 АН-125


Заказать продукцию




Компания «ОЙЛЗИП» производит гидроблоки (гидравлические части, гидравлики) для буровых насосов НБ-32 НБ-50 и запасные части (ЗИП) к ним.



Паспорт. Сертификат. Гарантия.

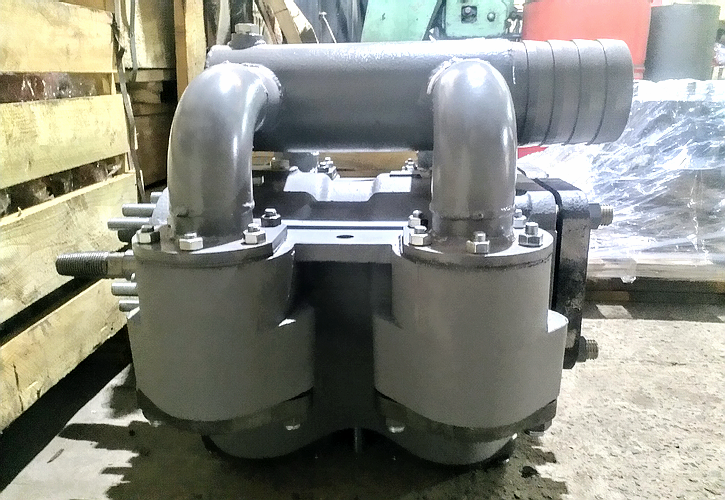

Блок гидравлический (гидравлика) НБ32.02.000 бурового насоса НБ-32 (НБ-50)Гидравлический блок (гидравлика, гидроблок) номер по чертежу НБ32.02.000, является сменным узлом, запасной частью (ЗИП), входящей в состав бурового, поршневого насоса НБ-32 НБ-50.


По желанию заказчика комплектуем гидроблоки любыми цилиндровыми втулкамии и поршнями диаметром 80, 90, 100, 110, 120 мм, шаровыми клапанами и сёдлами под шар, шарами 50 мм под седло, наборными поршнями и штоками под наборные поршни.


Комплектации гидроблоков:

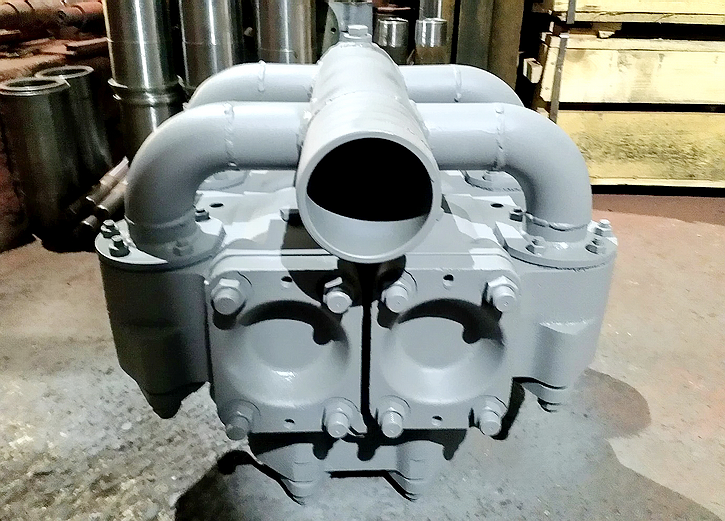

НБ 32.02.000 Блок гидравлический (гидравлическая часть в сборе в комплекте с ЗИП)
НБ 32.02.000 Гидроблок в комплектации с шарами 50мм и сёдлами под шар К2А
НБ 32.02.000 Гидроблок с наборными поршнями и штоками под наборный поршень
НБ 32.02.100 Блок цилиндров со шпильками (комплект шпилек и гаек)
НБ 32.02.101 Блок цилиндров (голый гидроблок)
ОФСП.32.02.000 Гидроблок в сборе с ЗИП
ОФСП.32.02.100 Гидравлика со шпильками
ОФСП.32.02.101 Гидравлическая часть (голая без ЗИП)

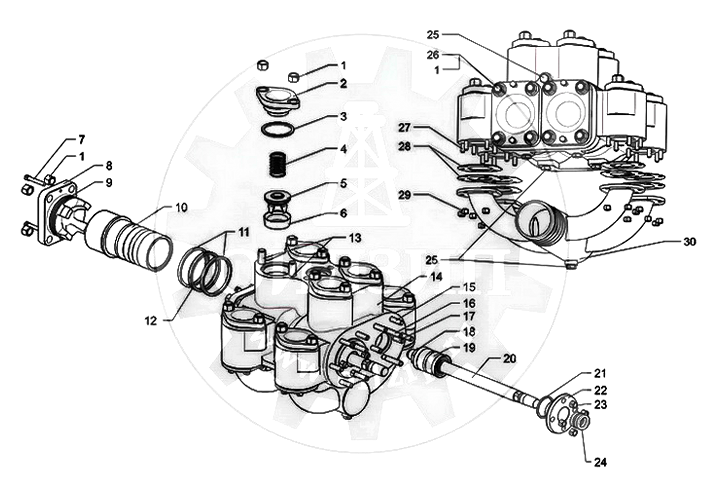

Чертёж гидроблока НБ 32.02.000 ОФСП 32.02.000:


Блок гидравлический НБ32.02.000


Комплектация гидроблока (гидравлической части):


№ поз. на рис. Обозначение детали или узла Наименование Количество
Буровой насос НБ-32 Буровой насос НБ-50
1 Гайка М24 Гайка М24 ГОСТ2524-70 24 24
2 НБ 32.02.002 Крышка клапана 8 8
3 11Г-3-14 Прокладка 12 12
4 11Г-3-17А Пружина 8 8
5 К2А.01.00.000 Клапан тарельчатый 8 8
6 К2А.00.00.001 Седло 8 8
7 11ГрИ.04.002 Болт 4 4
8 НБ 32.02.001 Крышка 2 2
9 Кольцо Кольцо 140-150-58-2-2 ГОСТ 18829-73 4 4
10 НБ 32.02.102-02 Втулка цилиндровая Ф 110 2 -
НБ 32.02.102-03 Втулка цилиндровая Ф 120 - 2
11 НБ 32.02.103 Уплотнение втулки 4 4
12 НБ 32.02.104 Кольцо распорное 2 2
13 Шпилька Шпилька М24х50 ГОСТ 22034-76 18 18
14 НБ 32.02.101 Блок цилиндров 1 1
15 Шпилька Шпилька М16х50 ГОСТ 22034-76 10 10
16 11ГрИ.12.001 Шпилька 4 4
17 Шпилька Шпилька М16х40 ГОСТ 22034-76 4 4
18 11Г-1-10 Гайка 4 4
19 НБ 40.01.270-01 Поршень П I-4-110 2 -
НБ 32.02.200 Поршень П I-4-120 - 2
20 НБ 32.02.501 Шток поршня 2 2
21 11Г-3-51 Прокладка 2 2
22 11ГрИ.04.005 Корпус сальника 2 2
23 Гайка Гайка М16 ГОСТ 5927-70 8 8<
24 11ГрИ.04.004 Манжета 8 8
25 11ГрИ.04.006 Пробка 6 6
26 Шпилька Шпилька М24х65 ГОСТ 22034-76 8 8
27 Шпилька Шпилька М12х30 ГОСТ 22034-76 20 20
28 НБ 32.02.003 Прокладка 8 8
29 Гайка Гайка М12 ГОСТ5927-70 20 20
30 НБ 32.02.300 Коллектор всасывающий 1 1


Основной принцип действия гидравлической части НБ-32 НБ-50 ОФСП – создание необходимого давления рабочей среды путем воздействия на нее поршней, совершающих возвратно-поступательные движения.


В основе находится блок цилиндров НБ 32.02.101 со сменными втулками, диаметр которых может быть 80, 90, 100, 110 мм.


Нужный диаметр цилиндровой втулки устанавливается в зависимости от показателей подачи и давления, которые необходимо обеспечить.


Для обеспечения давления имеются всасывающие и нагнетательные клапаны тарельчатого типа с седлом конической формы (К2А). При установке клапана в блок цилиндров, также имеющий гнездо в форме конуса, происходит их герметичное соединение.


Поршни установлены на приводные штоки и уплотнены манжетами.


Для уменьшения пульсаций давления на выходе насоса установлен сферический компенсатор с манометром.

Внимание!
Цены на гидравлические блоки зависят от комплектации!



Заказать продукцию


Гидравлическая часть бурового насоса НБ-32 НБ-50

Купить гидроблок насоса НБ-32 НБ-50 НБ32.02.000 ОФСП по цене производителя
