Купить разделитель 4АН АСК насоса НЦ-320 9Т НБ-125 9МГр по цене производителя
Разделитель сред 4АН.3.53 4АН.3.53-01 АСК 4АН.3.53
Мембрана разделителя 4АН.3.53.3
Цена от 2 900 руб. с НДС

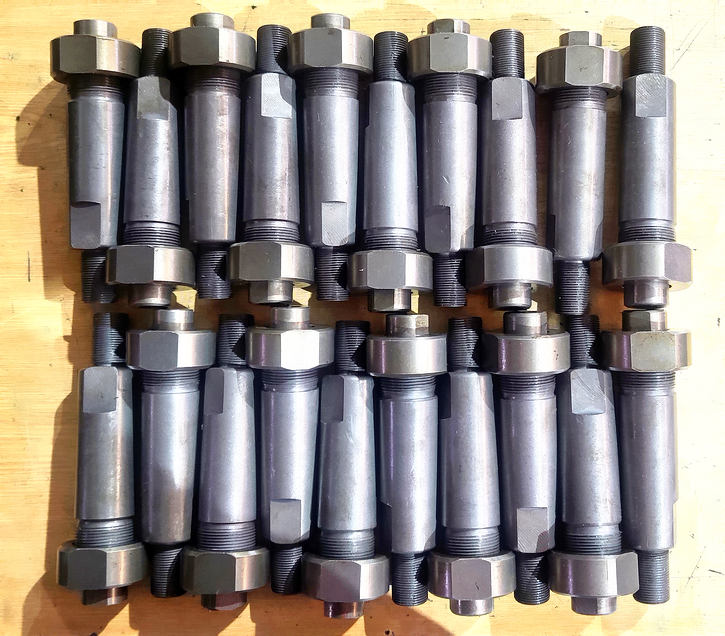

Наша компания производит разделители сред по чертежам 4АН.3.53 4АН.3.53-01 (АСК 4АН.3.53) и комплектующие (ЗИП) к ним.
На разделитель выдаётся сертификат и паспорт.
Разделитель с манометром устанавливается на нагнетательный коллектор насосов НЦ-320 9Т 9ТМ НБ-125 ИЖ 9МГр для предотвращения попадания перекачиваемой жидкости в манометр.

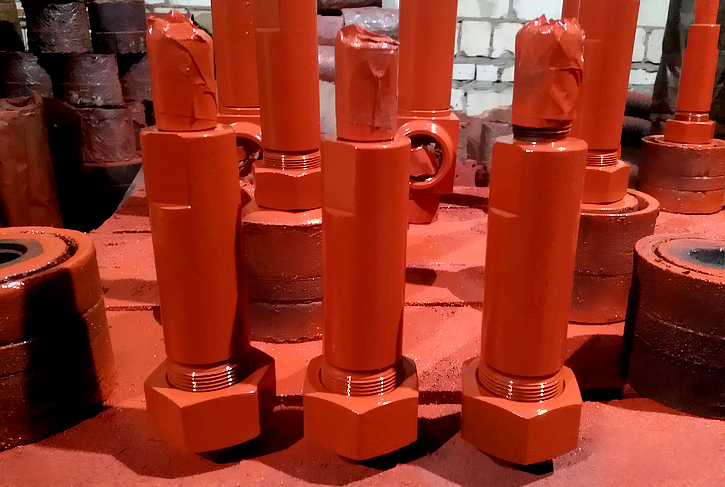

Разделители сред покрываются красной эмалью, либо химфосфатом. Внутренняя полость разделителя заполняется маслом.
Вес - 2,8 кг. Габаритные размеры - 75х230 мм.
 Типоразмеры:
4АН.З-53 Разделитель сред
4АН.З-53-01 Разделитель
4АН.3-53 Разделитель G1/2 - НКТ-60 с гайкой 2 дюйма
4АН.3.53 Разделитель с резьбой НКТ-60
АСК 4АН.3.53-10 Разделитель (R1 1/2 - G1/2)
4АН.З-53.3 Мембрана разделителя
Как это работает:
Рабочая среда воздействует на мембрану. Прогибаясь, она передаёт давление на внутреннюю полость разделителя, которая заполнена маслом. Именно эта жидкость и воздействует на чувствительный элемент манометра, защищая его от прямого контакта с опасной средой.
Схема

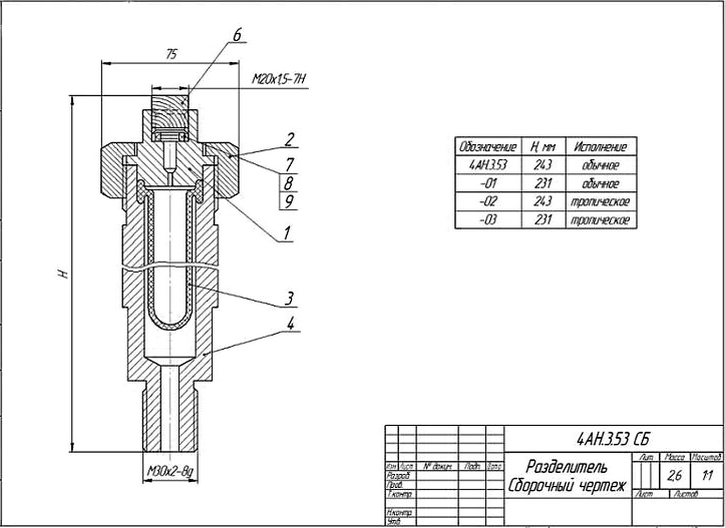

Чертёж
Разделитель 4АН.3.53 состоит корпуса 4АН.3.53.4 (поз. 4) вставленной в него резиновой мембраны 4АН.3.53.3 (поз. 3) и штуцера 4АН.3.53.1 (поз. 1), плотно прижатого нажимной гайкой 4АН.3.53.2 (поз. 2) для обеспечения герметичности.
Мебрана резделителя пор чертежу 4АН.3.53.3 изготавливается из резины, при этом в нее входит такой элемент, как нажимная гайка, которая сделана из стали.
Обозначения по чертежам других заводов-изготовителей:
УНБ.04.18.000, ЦН02.08.000, НПЦ 02.550, АСК 4АН.3.53
Мембрана разделителя 4АН.3.53.3
Доставка разделителей сред по чертежам 4АН.3.53 (АСК 4АН.3.53)
осуществляется любой транспортной компанией на выбор покупателя.
Мы бесплатно доставляем до терминала ТК в нашем городе Ижевск.
