Шланги для перистальтических насосов

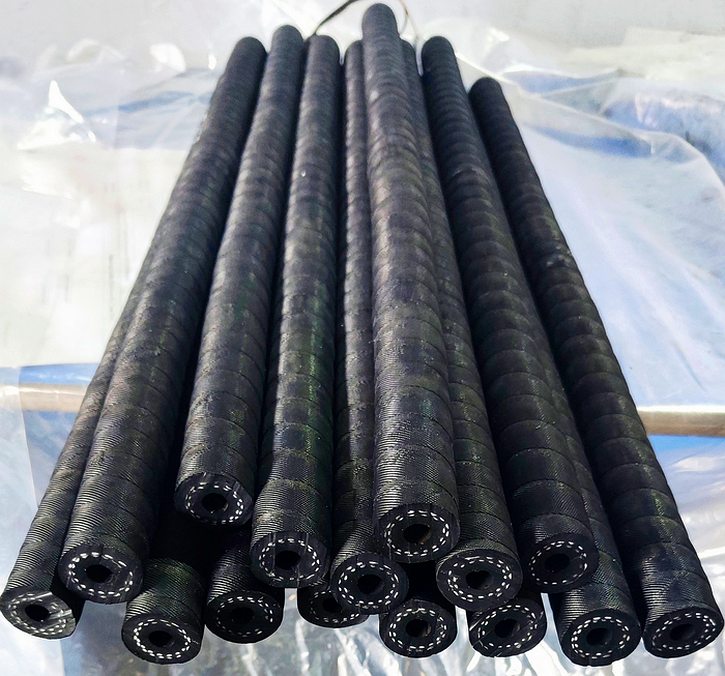

Рукав насоса НП-10 НП-16 НП-25 НП-32 НП-50 НП-100
Цена от 2 300 руб. с НДС
Перистальтический насос НП-10 НП-16 НП-25 НП-32 НП-50 НП-100 в зависимости от вида перекачиваемого продукта комплектуется абразивостойкими специальной конструкции шлангами по ТУ38.405 338-91 (СТО 2553-026-46028995-2007)
Шланг или резинотекстильный рукав является рабочим органом насоса и самой важной расходной частью (деталью), тк на него ложиться вся нагрузка по перекачке.
Перистальтические шланги многослойные, производятся из качественной резины и имеют идеально ровные, гладкие и прошитые слои.
Отличаются высокой стойкостью к абразивам, что позволяет применять насосы с этими шлангами не только для перекачки химических продуктов, но и для перекачки жидких строительных растворов (пенобетон, смеси для заливки).
  Основные типоразмеры:
Шланг для насоса НП-10 размер 10х30х650 мм
Шланг для насоса НП-16 размер 16х37х650 мм
Шланг для насоса НП-25 25х53х1005 мм
Шланг (рукав) насоса НП-32 32х52х1005 мм)
Шланг (рукав) НП-50 50х80х1790 мм или 50х80х1820 мм
Шланг насоса НП-100 размер 100х144х3225 мм
 Рукав 50х80-1,5-1 сто 2553-026-46028995-2007 L=2090 мм
Рукав 80х120-1,5-1 сто 2553-026-46028995-2007 L=3145 мм
Рукав 75-115-1,5-1 2300 мм
Рукав 100-145-0,8-1 3225 мм 125-185-1,5-1 3225 мм
Рукав насоса НП-100 (100х144х3225 мм)
50х80-1,5-1 СТО 2553-026-46028995-2007 L=2090 мм
80х120-1,5-1 СТО 2553-026-46028995-2007 L=3145 мм
Рукав 75-115-1,5-1 2300 мм 100-145-0,8-1 3225 мм 125-185-1,5-1
Шланг (рукав) 70х110-1,5 группа 1 длина 2,3 метра
 Рукав 75-115-1,5-1 2300 мм 100-145-0,8-1 3225 мм
Рукав 125-185-1,5-1 3225 мм
где:
125 мм - внутренний диаметр
185 мм - наружный диаметр
1,5 МПа - рабочее давление
1 - группа перекачиваемой жидкости
Как работает шланг в перистальтическом насосе
Шланг устанавливается в корпус перистальтического насоса НП. Это его рабочий орган, который контактирует с перекачиваемым продуктом.
Если конструкцией насоса предусмотрен герметичный корпус, то туда заливают смазывающе-охлаждающая жидкость, ккоторая его охлаждает и смазывает.
При вращении ротора башмаки перистальтического насоса скользят по шлангу (для насосов НП-10, НП-16 ролики обкатывают шланг), пережимая его и выдавливают перекачиваемую среду в направлении вращения.
Шланг сзади башмака практически сразу восстанавливает свою форму до полного сечения.
В результате за башмаком создается вакуум, обеспечивающий самовсасывание перекачиваемой среды.
Очень важно, чтобы шланг выдерживал многократные нагрузки на сжатие, не теряя при этом способности разжиматься.
В процессе работы перистальтического насоса, рабочий шланг претерпевает несколько десятков миллионов пережатий до полного смыкания внутренних стенок, причём точка пережатия равномерно скользит вдоль шланга от всасывания до нагнетания.
Шланги расчитаны на давление до 1,5 МПа, при испытании в статическом режиме выдерживает давление более 5 МПа.
Конструкция позволяет отсрочить возникновение усталостных изменений и обеспечить большую продолжительность срока службы.
Отношение толщины стенки к диаметру и количество усиливающих слоёв определяют силы, под действием которых шланг восстанавливает форму, а угол намотки корда должен обеспечить оптимальные условия для сохранения формы шланга в процессе её восстановления после пережатия.
Характеристики по перекачиваемым средам
| Группа (исполнение) |
Перекачиваемая среда |
Тип полимера |
| 1 |
Вода, слабые растворы кислот и щелочей концентрацией до 20% при температуре от -50 до +50˚С
|
СКИ+СКД |
| 1П |
Пищевые продукты, кроме продуктов на масленой жировой основе при температуре от -35 до +100˚С |
НК |
| 2 |
Нефтепродукты при температуре от -30 до +100˚С |
БНКС + ПХП |
| 2П |
Пищевые продукты на масленой жировой основе при температуре от -30 до +100˚С |
БНКС пищевой |
| 3 |
Кислоты с концентрацией до 70% с температурой до +60˚С, азотная кислота при температуре до 25˚С, эпоксидная смола при температуре до 125˚С |
СКЭПТ |
Стандартные размеры рабочих перистальтических шлангов
| Тип насоса |
Размеры |
Объем смазывающей жидкости |
| Диаметр |
Длина |
| Внутренний |
Наружный |
| мм |
мм |
мм |
л |
| НП-100 | 100 |
144 | 3225 | 50 | | НП-50 | 50 |
80 | 1790 | 10 | | НП-32 | 32 |
52 | 1005 | 1,5 | | НП-25 | 25 |
53 | 1005 | 1,5 | | НП-16 | 16 |
37 | 650 | - | | НП-10 | 10 |
30 | 650 |
- |
Характеристики
| Внутренний диаметр, мм |
Наружный диаметр, мм |
Длина, мм |
Масса 1п.м рукава |
Минимальный радиус изгиба, мм |
|
Номинал
|
Предельное отклонение
|
Номинал
|
Предельное отклонение
|
|
10
|
± 0,5
|
30
|
± 1,0
|
650+10
|
0,9
|
52
|
|
16
|
± 0,5
|
37
|
± 1,0
|
650+10
|
1,2
|
83
|
|
25
|
± 0,5
|
53
|
± 1,5
|
1005+10
|
2,0
|
132
|
|
32
|
± 0,8
|
52
|
± 1,5
|
1005+10
|
1,5
|
166
|
|
40
|
± 0,8
|
68
|
± 1,5
|
1500+10
|
2,9
|
208
|
|
50
|
± 1,0
|
80
|
± 2,0
|
1790+10
|
3,7
|
260
|
|
65
|
± 1,0
|
103
|
± 2,0
|
2000+10
|
6,0
|
338
|
|
70
|
± 1,5
|
110
|
± 2,0
|
2900+10
|
7,0
|
364
|
|
75
|
± 1,5
|
115
|
± 2,0
|
2300+10
|
7,5
|
390
|
|
80
|
± 1,5
|
120
|
± 2,0
|
2780+10
|
8,0
|
461
|
|
100
|
± 2,0
|
145
|
± 2,0
|
3225+10
|
11,0
|
520
|
|
109
|
± 2,0
|
167
|
± 2,0
|
2700+10
|
16,0
|
567
|

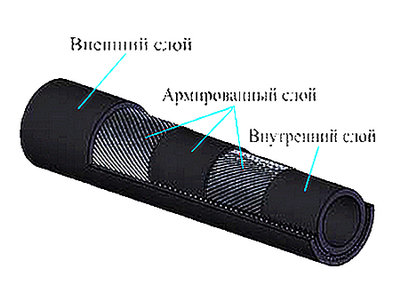

Структура перистальтического шланга
Шланг состоит из внутреннего слоя, сквиджа, текстильного корда и внешнего слоя. Внутренний слой изготовлен из резины, химически совместимой с перекачиваемой средой.
Внешний слой изготовлен из износостойкой упругой резины, так как по нему постоянно скользят башмаки в ванне из охлаждающе-смазывающей жидкости.
При наличии в жидкости твёрдых абразивных частиц внутренний слой шланга должен быть достаточно эластичным, чтобы частицы могли вдавливаться в него башмаком, и прочным, чтобы не повредить шланг.
Оба слоя, внешний и внутренний, должны быть прочно сцеплены друг с другом. Эту функцию выполняет сквидж.
Для обеспечения требуемой прочности на разрыв применяется несколько слоёв корда.
Все эти параметры позволяют применять перистальтические насосы марки НП с данными шлангами во многих отраслях промышленности. От химической, атомной, пищевой до объектов Федерального Управления по безопасному хранению и уничтожению химического оружия.
При заказе резинотекстильного перистальтического шланга важно учитывать следующие параметры: вид, химическую формулу, концентрацию и температуру перекачиваемой жидкости в насосе.
Стандартно перистальтические насосы НП-10 НП-16 НП-25 НП-32 НП-50 НП-100 комплектуются шлангом группы 1. При необходимости можно установить рукав другой группы.
Если нужен шланг для насоса под конкретную задачу, например, для работы с кислотами или пищевыми продуктами, наши специалисты готовы подобрать рукав под перекачиваемую среду и необходимого размера.
Шланги нашего производства подходят для работы с перистальтическими насосами марки САННИ ШН 7000 Bredel Abaque Сигва (SIGVA).
Доставка шлангов (рукавов) для перистальтических насосов НП
осуществляется любой транспортной компанией на выбор покупателя.
Мы бесплатно доставляем до терминала ТК в нашем городе Ижевск.
