Шток поршня АФНИ.715513.005 ОФСП.715513.005
Штоки поршня насосов НЦ-320 9Т 9ТМ НПЦ НБ-125 9МГр

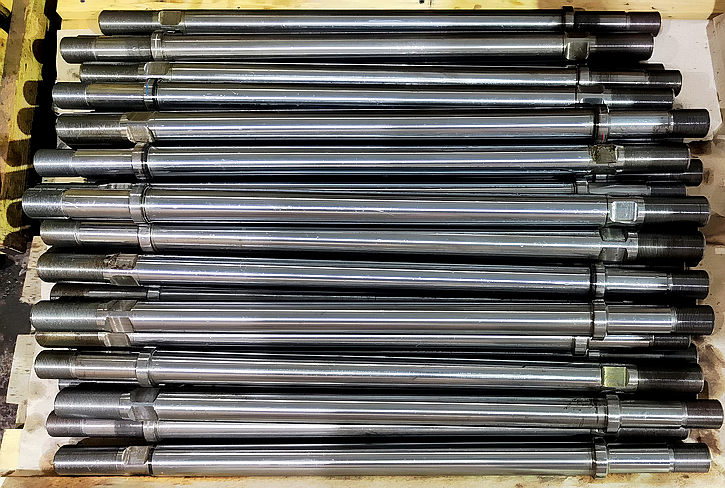

Шток поршня АФНИ 715513.005 длина L-880 мм с ТВЧ служит для передачи обратно поступательных движений к поршню насосов НЦ-320 НПЦ-32 9Т 9ТМ ЦН 26-32, поршневой шток 9Г.02.005 L-750 мм для передачи обратно поступательных движений к поршню насосов 9МГр НБ-125 ИЖ
 Предлагаем купить следующие типоразмеры:
Насос НЦ-320 9Т 9ТМ:
АФНИ.715513.005 Шток поршня 880
АФНИ.715513.005 Шток поршня 880 (хром)
ОФСП.715513.005 Шток поршня 880
АФНИ.306571.003-01 Шток поршня с поршнем и гайками Ф-115
АФНИ.306571.003-02 Шток поршня с поршнем и гайками Ф-90
АФНИ.306571.003-03 Шток поршня с поршнем и гайками Ф-100
АФНИ.306571.003-04 Шток поршня с поршнем и гайками Ф-127
Характеристики поршневых штоков:
Вес: 10,2 кг
Габариты: 880мм х 55мм х 55мм
Материал; сталь 40Х
Обозначения других производителей: АСК 880х45Х, 9Т.2.5, ЦН 02.00.040, НПЦ.02.001
Буровой насос НБ-125 ИЖ (9МГр-73):
9Г.01.011 Шток крейцкопфа (ШПЛ 55х445)
9Г.02.005 Шток поршня (конус) L-750 мм
9Г.02.005-01 Шток поршня (цилиндр) L-750 мм
НБ 125.00.002 Шток поршня (цилиндр) L-750 мм
9Г-1-32 Шток поршня ШП 45*1135
9Г-1-32 Шток поршневой (9МГр-61) конус
9Г-1-32-01 Шток поршневой (9МГр-61) цилиндр

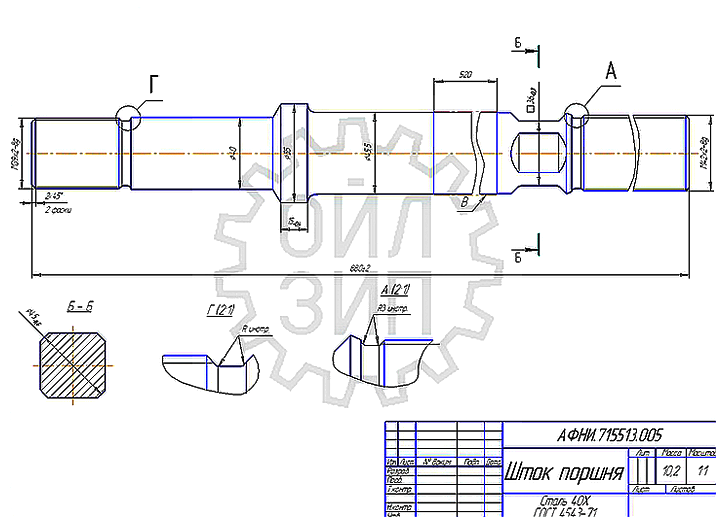

Чертёж штока поршня АФНИ.715513.005 ОФСП.715513.005
Шток поршня с поршнем и гайками
Сертификат соответствия
Поршневой шток (по чертежам АФНИ.715513.005 ОФСП.715513.005 9Г НПЦ АСК) представляет из себя цельнометаллический цилиндр, иногда с продольным углублением или сквозным отверстием внутри (в зависимости от типа).
В насосах НЦ-320 9Т 9ТМ НПЦ НБ-125 ИЖ 9МГр он применяется следующим образом:
Один конец штока крепится к поршню, который движется внутри цилиндра и создает давление. Непосредственно это движение и заставляет рабочую среду перемещаться в заданном направлении. Второй конец соединяется с крейцкопфом, который гасит нагрузки, направленные под углом к оси цилиндра, и передает на шток только соосные ему.
Это позволяет уменьшить износ поршня и стенок цилиндровой втулки, упростить обслуживание и плановый ремонт.
Крейцкопф соединяется с шатуном насоса, от которого получает механическое движение. Таким образом, вся эта система передает усилие, создаваемое двигателем, на поршни насоса и создает необходимое давление в цилиндрах.
Шток поршня в этой системе играет важную роль, поскольку он выступает толкателем поршня, на него приходится львиная доля нагрузок. А также за счет него все подвижные узлы вынесены за пределы цилиндра, что снижает вероятность их контакта с другими частями механизма.
Поршневой шток испытывает большие нагрузки: его может выгнуть, переломить в серединной части, он может обломиться в местах крепления. Сломанный шток может стать причиной поломкий всего насоса, что требует его своевременной замены.
Поршневые штоки нашего производства проходят обязательную термообработку ТВЧ, сертифицированы и имеют протокол испытаний (исследований) на качество продукции.
