Станок качалка СК СКН СКДР ПНШ ОПНШ
Запасные части ЗИП для станков качалок. Ремонт
Компания «ОЙЛЗИП» предлагает к поставке запасные части ЗИП к редукторам Ц2НШ, редукторам Ц3НШ, к станкам качалкам типа СК, СКД, СКДР, запасные части для станков качалок СКН, к станкам качалкам ПНШ-60 ПНШ-80 Ижнефтемаш, ПШГН, запчасти для станков качалок UP-9T Vulcan, СМ320Д (США).
Также предлагаем:
- изготовление и поставку новых станков качалок, а также станков качалок после модернизации и капитального ремонта
- изготовление и поставку новых редукторов Ц2НШ-450, редукторов Ц2НШ-750, редукторов РЦТ-280, редукторов РЦТ-355, а также редукторов после модернизации и капитального ремонта
- модернизацию и капитальный ремонт станков качалок
- капитальный ремонт редукторов Ц2НШ-450, редукторов Ц2НШ-750 с переделкой подшипниковых узлов под раздельный тип смазки и установкой сальниковых уплотнений, ПШГН-10.000, R-35, РЦТ (цепные приводы)
- капитальный ремонт кривошипов и других узлов станков качалок.
Запасные части (ЗИП) станков качалок
Станки-качалки (нефтяные качалки) являются одним из важных компонентов эксплуатации нефтяных или газовых скважин плунжерным (штанговым) насосом. Для корректной эффективной работы станков качалок (нефтяных качалок) требуются проведение регулярного технического обслуживания и ремонта, которые невозможны без наличия соответствующих запасных частей и комплектующих элементов.
К запасным частям станков качалок относятся:
- втулки для канатов;
- редукторы;
- опоры балансира;
- кривошипы;
- траверсы в сборе;
- плашки для канатных подвесок;
- тормозные механизмы;
- втулки для штоков;
- плашки для канатов и штоков;
- шатунные головки;
- стяжки;
Другие виды запасных частей и комплектующих элементов для станков качалок.

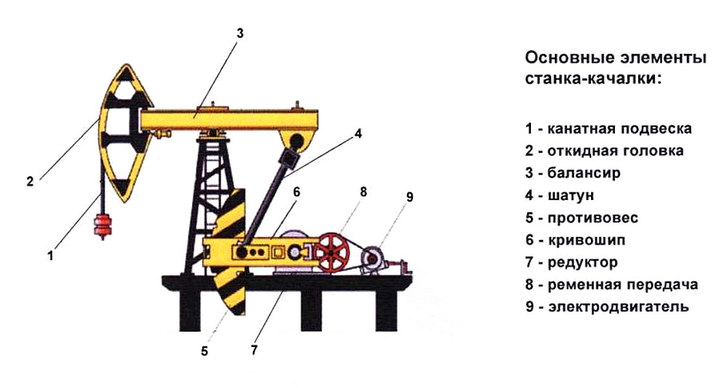

Схема станка качалки:
ПЕРЕЧЕНЬ ЗАПЧАСТЕЙ (ЗИП) станков качалок:
1. Болт М 30х190 с квадратной головкой
2. Болт М 36x230 с квадратной головкой
3. Болт М 36х240 с квадратной головкой
4. Балансир в сборе с головкой СКД-6 (без опоры)
5. Тело балансира СКД-6 (ПНШ60)
6. Тело балансира СК-6 (ПНШТ60, СКДР-6) (тело из балки 40Ш)
7. Головка балансира СКД-6-2,5 (ПНШ-60 2,1) с пальцем
8. Головка балансира СК-6 (ПНШТ60, СКДР-6) с пальцем длина хода 3,0 м.
9. Тело балансира СКД-8 (ПНШ80, СКДР-8)
10. Головка балансира СКД-8 (ПНШ80, СКДР-8) с пальцем
11. Балансир СК-8 с головкой без опоры (тело из балки 50Б, длина хода 3,5 м.)
12. Балансир в сборе с головкой 7 СК-8 (без опоры)
13. Тело балансира 7 СК-8
14. Головка балансира 7 СК-8 с пальцем длина хода 3,5 м.
15. Верхняя головка шатуна в сборе станка качалки СК-8
16. Верхняя головка шатуна в сборе станка качалки СК-6
17. Втулка каната СК-8
18. Втулка каната СК-6
19. Втулка пальца кривошипа СК-6
20. Втулка пальца кривошипа СК-8
21. Втулка нгш ск6 1 ремонтная
22. Втулка нгш ск6 2 ремонтная
23. Втулка нгш ск8 1 ремонтная
24. Втулка нгш ск8 2 ремонтная
25. Втулка штока станка качалки СК-8
26. Втулка штока станка качалки СК-6
27. Гайка втулки каната
28. Гайка втулки штока
29. Гайка конусной втулки эл двигателя с левой/правой резьбой
30. Дифференциальная стяжка кривошипа СК-6
31. Дифференциальная стяжка кривошипа СК-8
32. НГШ СК-6 в сборе
33. НГШ СК-8 в сборе
34. НГШ ПШГН 8 в сборе
35. НГШ ПШГН 10 в сборе
36. НГШ в сборе СМ320Д (США)
37. НГШ в сборе ИР-9Т (Румыния)
38. Опора траверсы СК-6
39. Опора траверсы СК-8
40. Опора балансира СК-6 подшипник 3616
41. Опора балансира СК-8 подшипник 3620
42. Ось кривошипа (лев./прав ПШГН 10 ) в сборе
43. Ось кривошипа (лев./прав ПШГН 8) в сборе
44. Палец кривошипа в сборе СК-6 левый Комплект:
- Палец кривошипа К4.06.00.0.08-01 -1 шт.
- Втулка кривошипа К4.06.00.0.02 – 1 шт.
- Шайба К4.06.00.0.05 – 1 шт.
- Гайка корончатая К4.06.00.0.09-01 - 1 шт.
- Шплинт 8х90 - 1 шт.
- Шайба 56.01.019 - 1 шт.
- Гайка М56х2 - 1шт.
45. Палец кривошипа в сборе СК-6 правый Комплект:
- Палец кривошипа К4.06.00.0.08 -1 шт.
- Втулка кривошипа К4.06.00.0.02 – 1 шт.
- Шайба К4.06.00.0.05 – 1 шт.
- Гайка корончатая К4.06.00.0.09 - 1 шт.
- Шплинт 8х90 - 1 шт.
- Шайба 56.01.019 - 1 шт.
- Гайка М56х2 - 1шт.
46. Палец кривошипа в сборе СК-8 под подшипник 53615, левый Комплект:
- Палец кривошипа К8.06.00.0.08-01 -1 шт.
- Втулка кривошипа К8.06.00.0.02 - 1 шт.
- Шайба К8.06.00.0.05 - 1 шт.
- Гайка корончатая К8.06.00.0.09-01 - 1 шт.
- Шплинт 8x90 - 1 шт.
- Шайба 72.01.019 - 1 шт.
- Гайка М72х2 - 1шт.
47. Палец кривошипа в сборе СК-8 под подшипник 53615, правый Комплект:
- Палец кривошипа К8.06.00.0.08 -1 шт.
- Втулка кривошипа К8.06.00.0.02 - 1 шт.
- Шайба К8.06.00.0.05 - 1 шт.
- Гайка корончатая К8.06.00.0.09 - 1 шт.
- Шплинт 8x90 - 1 шт.
- Шайба 72.01.019 - 1 шт.
- Гайка М72х2 - 1шт.
48. Палец кривошипа в сборе СК-8 под подшипник 53616, левый
49. Палец кривошипа в сборе СК-8 под подшипник 53616, правый
50. Палец соединения головки балансира с телом балансира СК-8
51. Палец соединения головки балансира с телом балансира СК-6
52. Плашка штока станка качалки СК-8 диам.32 мм
53. Плашка каната станка качалки СК-8 диам.25,5 мм
54. Рама станка качалки СКД-8
55. Рама 7 станка качалки СК-8
56. Траверса канатной подвески СК (комплект)
57. Подвеска устьевого штока СК-8 (комплект)
58. Подвеска устьевого штока СК-6 (комплект)
59. Траверса СК-8 в сборе
60. Траверса СК-6 в сборе
61. Тормозная колодка СК
62. Тормозной механизм для редуктора Ц2НШ-450 (750)
63. Колодочный тормозной механизм для редуктора Ц3НК-450
64. Шатун станка качалки СКД-8 в сборе
65. Шатун станка качалки СКД-6 в сборе
66. Шкив тормоза СК-8
67. Шкив тормоза СК-6
68. Шкив привода редуктора 710 мм
69. Шкив привода редуктора 900 мм
70. Шкивы эл. двигателя диаметром от 120 мм. до 300 мм.
71. Шпонка кривошипа СК-6
72. Шпонка кривошипа СК-8
73. Шпонка шкива редуктора СК6
74. Шпонка шкива редуктора СК8
75. Шпонка эл. двигателя
76. Корпус НГШ СК-8 под подшипник 53615 с крышкой
77. Корпус НГШ СК-8 под подшипник 53616 с крышкой
78. Корпус НГШ СК-6 под подшипник 3612 с крышкой
79. Кронштейн опоры траверсы СК6
80. Кронштейн опоры траверсы СК8
81. Крышка опоры траверсы СК-8
82. Крышка опоры траверсы СК-6
83. Крышка опоры балансира СК-6
84. Крышка опоры балансира СК-8 под подшипник 3620
85. Втулка конусная электродвигателя ВШБ (внутр. диам. 38, 48, 55, 60 мм.)

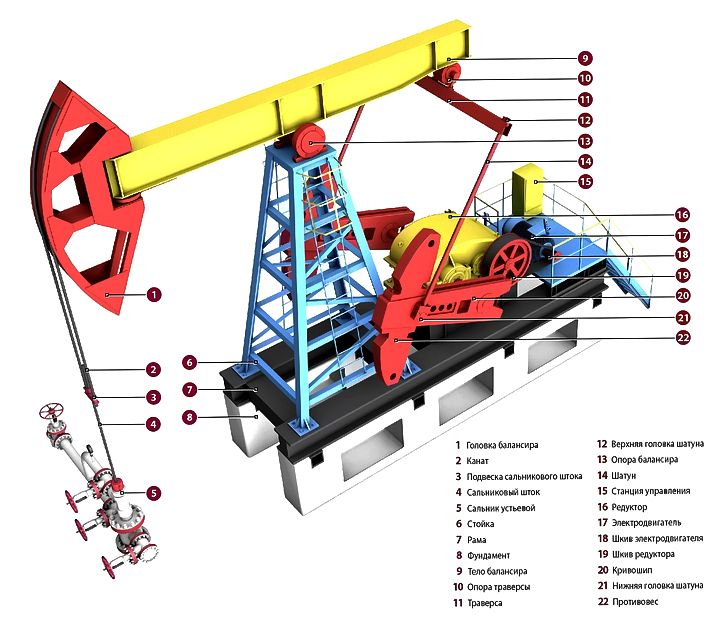

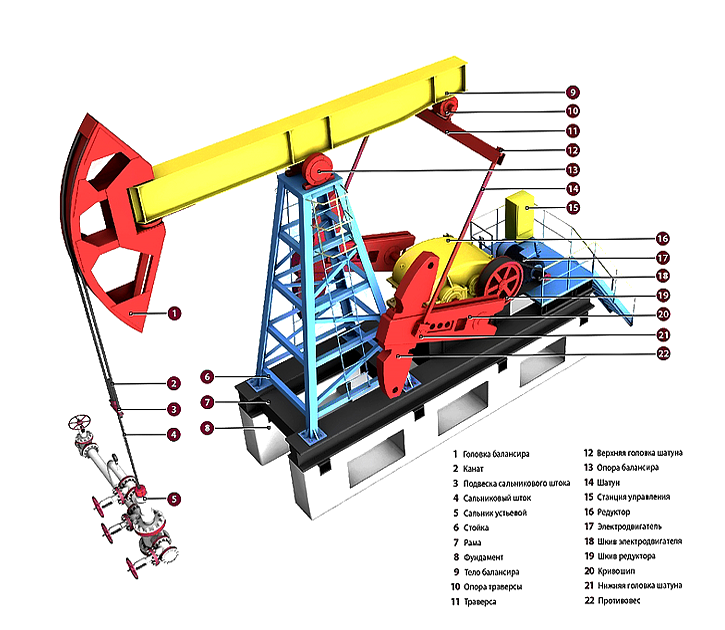

Запасные части (ЗИП) станков качалок ПНШ 80 ПНШ 60
Станок качалка ПНШ 80
Запасные части ЗИП
Номер чертежа
Ключ к подвеске сальникового штока
ДПКР.764432.003
Шпонка
ДПКР.758552.002
Шпонка
ДПКР.758552.001
Шайба
ДПКР.758491.003
Шайба
ДПКР.758491.002
Шайба
ДПКР.758491.001
Гайка круглая
ДПКР.758448.001
Гайка
ДПКР.758443.001-01
Гайка
ДПКР.758443.001
Гайка
ДПКР.758412.003
Гайка стяжная
ДПКР.758412.002
Гайка стяжная
ДПКР.758412.001
Гайка корончатая
ДПКР.758411.001-01
Гайка корончатая
ДПКР.758411.001
Штифт
ДПКР.758353.001
Шпилька фундаментная
ДПКР.758271.001
Болт
ДПКР.758121.010
Болт М36х300
ДПКР.758121.007
Болт М30х290
ДПКР.758121.006
Пробка
ДПКР.758121.004
Болт специальный
ДПКР.758121.003
Болт М36х160
ДПКР.758121.002
Болт М36х325
ДПКР.758121.001
Болт М36х230
ДПКР.758111.001
Табличка
ДПКР.754465.002
Кольцо регулировочное
ДПКР.754176.002
Кольцо регулировочное
ДПКР.754176.001
Кольцо уплотнительное
ДПКР.754171.001
Прокладка
ДПКР.754162.001
Прокладка
ДПКР.754158.002
Прокладка
ДПКР.754158.001
Прокладка
ДПКР.754154.003
Прокладка
ДПКР.754154.001
Прокладка Ø70хØ60
ДПКР.754152.003 (б/ч)
Прокладка
ДПКР.754152.002
Прокладка
ДПКР.754142.003
Прокладка
ДПКР.754142.002
Прокладка
ДПКР.754142.001
Пружина
ДПКР.753613.001-01
Пружина
ДПКР.753613.001
Пружина
ДПКР.753513.001
Пружина ПНШ80
ДПКР.753511.001
Переходник для шприца
ДПКР.753138.001
Корпус
ДПКР.753127.001
Пробка специальная
ДПКР.753125.002
Пробка
ДПКР.753125.001
Гайка ДПКР.758121.004
ДПКР.751864.001-01
Гайка
ДПКР.751864.001
Винт ходовой
ДПКР.751852.001
Ручка
ДПКР.746713.001
Хомут
ДПКР.746251.001
Дуга
ДПКР.746231.001
Балка
ДПКР.746226.002
Балка
ДПКР.746226.001
Стойка L526
ДПКР.746211.004 б/ч
Подкос Станок качалка
ДПКР.746125.002-01
Подкос
ДПКР.746125.002
Подкос
ДПКР.746125.001-01
Подкос
ДПКР.746125.001
Маслосборник
ДПКР.745572.001
Кронштейн
ДПКР.745212.003
Прокладка
ДПКР.744162.001
Накладка
ДПКР.743675.001
Кривошип
ДПКР.743125.001
Ребро
ДПКР.741371.001
Накладка
ДПКР.741141.005
Накладка
ДПКР.741141.004
Прокладка компенсационная
ДПКР.741136.001
Крышка люка
ДПКР.741124.009
Шайба
ДПКР.741124.004
Накладка 6х170х170
ДПКР.741121.011 б/ч
Планка Лист 10х135х150 Ст3
ДПКР.741121.004 б/ч
Накладка 8х260х600
ДПКР.741121.002 б/ч
Накладка 10х100х170
ДПКР.741121.001
Крышка корпуса (31РЦ.002А-В)
ДПКР.735214.001
Траверса верхняя
ДПКР.734511.002-01
Траверса верхняя
ДПКР.734511.002
Траверса нижняя
ДПКР.734511.001-01
Траверса нижняя
ДПКР.734511.001
Кронштейн
ДПКР.734313.001
Нижняя головка шатуна
ДПКР.733111.001
Корпус (31РЦ.001А-В)
ДПКР.732151.001
Корпус Подшипника
ДПКР.731313.001
Крышка
ДПКР.725326.002
Плашка для каната
ДПКР.723353.002
Плашка для штока
ДПКР.723353.001
Стяжка Ø1,6 L300
ДПКР.723191.002 б/ч
Стяжка Ø1,6 L190
ДПКР.723191.001 б/ч
Горловина
ДПКР.723142.001
Вал-шестерня
ДПКР.721632.002
Вал-шестерня
ДПКР.721632.001
Колесо зубчатое
ДПКР.721631.001-01
Колесо зубчатое
ДПКР.721631.001
Винт
ДПКР.716511.001
Штырь
ДПКР.716311.001
Ось траверсы
ДПКР.715514.001
Шток
ДПКР.715411.001
Штифт
ДПКР.715321.001
Ось
ДПКР.715312.007
Винт
ДПКР.715213.001
Шпилька
ДПКР.715211.003
Шпилька
ДПКР.715211.002-02
Шпилька
ДПКР.715211.001-01
Шпилька
ДПКР.715211.001
Оправка к подвеске
ДПКР.715111.005
Вороток
ДПКР.715111.003
Пробка
ДПКР.714713.001
Втулка ВШБ
ДПКР.714552.001-01
Втулка ВШБ
ДПКР.714552.001
Палец кривошипа
ДПКР.714514.001-01
Палец кривошипа
ДПКР.714514.001
Гайка специальная
ДПКР.714333.001
Шкив ШБ-280-6
ДПКР.713671.003
Шкив ШБ-250-6
ДПКР.713671.002
Шкив ШБ-200-6
ДПКР.713671.001
Вал ведомый
ДПКР.713513.001
Ступица
ДПКР.713446.001
Втулка
ДПКР.713373.001
Втулка каната
ДПКР.713371.001
Стакан ремонтный
ДПКР.713352.001Р
Стакан
ДПКР.713352.001
Втулка резьбовая каната
ДПКР.713243.002
Втулка штока резьбовая
ДПКР.713243.001
Втулка штока
ДПКР.713172.001
Бандаж
ДПКР.713141.003
Крышка ПНШ 80
ДПКР.712452.001
Крышка ПНШ 80
ДПКР.711454.001
Крышка ПНШ 80
ДПКР.711452.001-01
Крышка
ДПКР.711452.001
Крышка
ДПКР.711424.001
Палец
ДПКР.711411.001
Шкив тормозной
ДПКР.711395.001
Крышка
ДПКР.711362.001
Стакан ремонтный
ДПКР.711354.002Р
Стакан
ДПКР.711354.002
Стакан
ДПКР.711354.001Р
Стакан
ДПКР.711354.001
Втулка верхняя
ДПКР.711351.003
Втулка
ДПКР.711341.001
Палец
ДПКР.711336.001
Ручка
ДПКР.711313.001
Стопор
ДПКР.711312.009
Крышка
ДПКР.711312.001
Корпус
ДПКР.711161.001
Кольцо ПНШ 80
ДПКР.711153.001
Кольцо ПНШ 80
ДПКР.711141.006
Кольцо регулировочное
ДПКР.711141.005
Кольцо регулировочное
ДПКР.711141.001
Шайба упорная
ДПКР.711112.001
Накладка
ДПКР.711111.001
Запасные части в ящике
ДПКР.611411.001 Т2
Маслосъемник
ДПКР.306599.001
Устройство масломерное
ДПКР.305449.002
Крышка в сборе
ДПКР.305441.001
Люк
ДПКР.305354.001
Ограждение кривош.-шатунного механизма
ДПКР.305117.006 Т
Нижняя головка шатуна в сборе
ДПКР.304593.001-01
Нижняя головка шатуна в сборе
ДПКР.304593.001
Шатун
ДПКР.304591.001
Винт подъемный
ДПКР.304522.001-01
Винт подъемный
ДПКР.304522.001
Кривошип в сборе
ДПКР.304514.001-01
Кривошип в сборе
ДПКР.304514.001
Шатун в сборе
ДПКР.304513.001
Противовес
ДПКР.304336.001
Шайба в сборе
ДПКР.304261.001
Колодка тормозная
ДПКР.304231.001 Т
Колодка тормозная
ДПКР.304231.001
Тормоз в сборе
ДПКР.304211.001
Втулка
ДПКР.304121.002
Гайка ходовая
ДПКР.304121.001
Колесо зубчатое
ДПКР.303812.001
Вал промежуточный рем. в сборе
ДПКР.303744.002Р
Вал промежуточный
ДПКР.303744.002
Ось балансира
ДПКР.303744.001
Вал ведомый в сборе
ДПКР.303742.001 Т
Вал ведомый
ДПКР.303742.001
Механизм перемещения
ДПКР.303734.001
Вал ведущий рем. в сборе
ДПКР.303731.001Р
Вал ведущий
ДПКР.303731.001
Рычаг
ДПКР.303671.001
Шкив редукторный
ДПКР.303664.001
Рукоятка
ДПКР.303658.001
Палец балансира
ДПКР.303636.001 Т2
Тело балансира
ДПКР.303636.001 Т1
Трубопровод «Удалить»
ДПКР.302556.001
Болт М36х300 (по требованию)
ДПКР.301611.003
Болт М30х290 (по требованию)
ДПКР.301611.002-02
Болт М24х110 (по требованию)
ДПКР.301611.001
Кронштейн опорный
ДПКР.301565.001
Подвеска сальникикового штока
ДПКР.301525.001
Стойка
ДПКР.301421.002
Стойка
ДПКР.301421.001
Тело балансира
ДПКР.301343.003
Траверса
ДПКР.301343.002
Опора траверсы
ДПКР.301343.001 Т2
Траверса
ДПКР.301343.001 Т1
Траверса в сборе
ДПКР.301343.001
Опора
ДПКР.301321.002
Опора траверсы
ДПКР.301321.001
Опора
ДПКР.301318.005-01
Крышка (по требованию)
ДПКР.301264.001
Головка балансира
ДПКР.301241.001 П
Головка балансира
ДПКР.301241.001
Рама в сборе
ДПКР.301228.001
Рама
ДПКР.301224.001
Вкладыш 75
ДПКР.296447.002
Вкладыш 85
ДПКР.296447.001
Головка ключа
ДПКР.296441.002
Присп. для гайки пал. крив.
ДПКР.296441.001
Балансир
ДП80.02.00.00
Канат 22,0-Г-1-О-Н-1570
ГОСТ 7668-80
Рым-болт М12.019
ГОСТ 4751-73
Шайба
АФНИ.758499.002
Шайба
АФНИ.758491.037
Ключ
АФНИ.751611.001
Хомут
АФНИ.746714.007
Стяжка
АФНИ.743411.001
Косынка
АФНИ.741151.011
Корпус
АФНИ.731313.001
Стержень
АФНИ.715111.041
Втулка
АФНИ.713371.003-02
Втулка
АФНИ.713141.011
Крышка
АФНИ.712452.001
Аппарат контроля фаз АКФ3М
АФНИ.648625.001
Инструмент и сменные части в ящике
АФНИ.614525.003 Т
Укладка ЗИП
АФНИ.614515.001
ЗИП №9 стойка
АФНИ.614513.001-09
ЗИП №8 для тела балансира
АФНИ.614513.001-08
ЗИП №7 для по-ки сальникового штока
АФНИ.614513.001-07
ЗИП №6 для шкивов
АФНИ.614513.001-06
ЗИП №5 для головки балансира
АФНИ.614513.001-05
ЗИП №4 — нижней гол. шатунов
АФНИ.614513.001-04
ЗИП №3 опора балансира
АФНИ.614513.001-03
ЗИП №2 опора траверсы
АФНИ.614513.001-02
ЗИП №1 для редуктора
АФНИ.614513.001-01
Площадка верхняя в сборе
АФНИ.305163.005
Настил нижний
АФНИ.305163.003
Нижняя головка шатуна в сборе
АФНИ.304593.001-01
Нижняя головка шатуна в сборе
АФНИ.304593.001
Винт
АФНИ.304522.001-01
Винт Станок качалка ПНШ 80
АФНИ.304522.001
Кривошип с втулкой рем.
АФНИ.304514.003Р
Кривошип с втулками
АФНИ.304514.003
Устройство фиксации головки балансира
АФНИ.304261.002
Тормоз в сборе
АФНИ.304211.001-01
Вал ведущий
АФНИ.303766.005
Вал промежточный
АФНИ.303744.001
Вал ведомый (ремонтный)
АФНИ.303742.001-01
Вал ведомый
АФНИ.303742.001
Шкив редкутора комплект
АФНИ.303664.004 Т
Шкив редукторный
АФНИ.303664.004
Шкив редукторный
АФНИ.303664.001
Рукоятка
АФНИ.303658.003
Болт
АФНИ.301611.002-01
Болт
АФНИ.301611.002
Корпус фиксатора
АФНИ.301314.017
Головка балансира
АФНИ.301242.001
Стойка в сборе
40СКН.02.000А
Опора балансира
40СКН.01.030
Противовесы в упаковке
29СКН.02.000 Т
Станок качалка ПНШ 60
Запасные части ЗИП
Номер чертежа
Рама
АФНИ.301228.006
Корпус фиксатора
АФНИ.301314.018
Опора задняя
АФНИ.301329.002
Опора передняя
АФНИ.301329.003
Опора передняя
АФНИ.301329.004
Болт
АФНИ.301611.003
Болт
АФНИ.301611.003-01
Механизм перемещения. Ремкомплект
АФНИ.303333.001-01Р
Механизм перемещения
АФНИ.303333.001
Механизм перемещения
АФНИ.303333.001-01
Привод понижающий
АФНИ.303341.001
Привод
АФНИ.303352.001
Тело балансира
АФНИ.303636.001
Шкив редукторный
АФНИ.303664.006
Шкив редукторный. Комплект для ЗИП
АФНИ.303664.006 Т
Палец кривошипа
АФНИ.303737.002
Палец кривошипа
АФНИ.303737.002-01
Палец кривошипа
АФНИ.303737.002-02
Палец кривошипа
АФНИ.303737.002-03
Вал ведомый
АФНИ.303742.002
Вал ведомый (ремонт.)
АФНИ.303742.002-01
Вал ведущий
АФНИ.303766.006
Вал ведущий (ремонтный)
АФНИ.303766.006-01
Вал промежуточный
АФНИ.303767.001
Втулка
АФНИ.304142.002
Тормоз в сборе
АФНИ.304211.001
Шатун в сборе
АФНИ.304513.002
Кривошип в сборе
АФНИ.304514.001
Нижняя головка шатуна в сборе
АФНИ.304593.004
Нижняя головка шатуна в сборе
АФНИ.304593.004-01
Ограждение кривошип-шатунного механизма
АФНИ.305117.002 Т
Площадка верхняя
АФНИ.305163.007
ЗИП в ящике
АФНИ.611411.001Т2
Инструмент и сменные части в ящике
АФНИ.614525.002 Т
Упаков. и строп. ПНШ 60-2,1-25-02.01
АФНИ.614569.006
Кольцо
АФНИ.711141.024
Шкив тормозной
АФНИ.711395.001
Втулка
АФНИ.713373.001
Втулка
АФНИ.714592.001
Винт ходовой
АФНИ.751852.001
Переходник для шприца
АФНИ.753128.004
Звездочка
АФНИ.753693.001
Шайба
АФНИ.758491.011
Шайба
АФНИ.758491.011-01
Шайба
АФНИ.758491.023
Кольцо СП-88-70-7
ГОСТ6308-71
Головка балансира
ДПКР.301241.004
Опора
ДПКР.301321.005
Опора
ДПКР.301321.005 Т
Опора
ДПКР.301321.006
Траверса в сборе
ДПКР.301343.008
Траверса
ДПКР.301343.009
Траверса с крышками
ДПКР.301343.009 Т
Балка балансира
ДПКР.301343.010
Подвеска сальникового штока
ДПКР.301525.004
Балансир
ДПКР.303636.006 Т
Палец балансира с подшипником
ДПКР.303636.006Т2
Шкив редукторный
ДПКР.303664.002
Механизм перемещения
ДПКР.303734.001-01
Вал ведомый
ДПКР.303742.002
Ось балансира
ДПКР.303744.004
Вал ведущий
ДПКР.303766.001
Вал промежуточный
ДПКР.303767.001
Колесо зубчатое
ДПКР.303812.002
Противовес в сборе
ДПКР.304336.003
Противовесы в упаковке
ДПКР.304336.003 Т
Нижняя головка шатуна в сборе
ДПКР.304593.002
Нижняя головка шатуна в сборе
ДПКР.304593.002-01
Палец
ДПКР.711336.003
Стакан
ДПКР.711354.003
Крышка
ДПКР.711452.003
Крышка
ДПКР.712462.002
Шкив ШБ-250-4 ПНШ 60
ДПКР.712671.001
Шкив ШБ-315-4 ПНШ 60
ДПКР.712671.003
Втулка штока
ДПКР.713172.003
Втулка резьбовая штока
ДПКР.713243.004
Втулка резьбовая каната
ДПКР.713243.005
Стакан
ДПКР.713353.001
Стакан
ДПКР.713354.001
Шкив ШБ-200-4
ДПКР.713671.006
Ось траверсы
ДПКР.715514.004
Вал ведомый
ДПКР.716513.001
Колесо зубчатое
ДПКР.721444.001
Колесо зубчатое
ДПКР.721444.001-01
Вал-шестерня
ДПКР.721632.003
Вал-шестерня
ДПКР.721632.004
Плашка для штока
ДПКР.723353.003
Плашка для каната
ДПКР.723353.004
Корпус подшипника
ДПКР.731313.002
Корпус подшипника
ДПКР.731313.003
Нижняя головка шатуна
ДПКР.733111.002
Траверса нижняя
ДПКР.734511.003
Траверса верхняя
ДПКР.734511.004
Пружина
ДПКР.753613.003
Пружина ПНШ 60
ДПКР.753613.003-01
Прокладка
ДПКР.754141.001
Прокладка ПНШ 60
ДПКР.754154.004
Прокладка/td>
ДПКР.754154.005
Прокладка
ДПКР.754154.011
Болт М30х190
ДПКР.758111.004
Болт М24х270
ДПКР.758121.017
Шпонка
ДПКР.758562.002
Вал промежуточный (ремонтный)
АФНИ.303767.001-01
Шатун
АФНИ.304513.001
Типоразмеры станков-качалок ПНШ (Ижнефтемаш):
Станок-качалка ПНШТ 60-2,5-28 — современный аналог ПНШ 60-2,1-28 для повышенных и средних частот качаний, длина хода до 2,5 м. В нем используется двухступенчатый редуктор РП-450 с шевронными передачами зацепления Новикова.
Станок-качалка ПНШТ 60-3-31,5-125/-90/-63 длинноходовый, с тяговым усилием 60 кН, тумбовый, с трехступенчатым редуктором Т450, передаточными числами 125, 90 или 63, предназначен для малых и средних частот качаний, максимальная длина хода 3 м, максимально унифицирован с предыдущим СК. Освоено их серийное производство.
ПНШТ 80-3-40-125/-90/-63/-37 с тяговым усилием 80 кН, универсальный, тумбовый, с широким диапазоном частоты качаний и длиной хода до 3 м. Оснащается трехступенчатым редуктором Т500 или двухступенчатым РП-450. Конструкция СК позволяет при необходимости заменять эти редукторы непосредственно в полевых условиях. Освоено их серийное производство.
ПНШС 80-3-40-125/-90/-63/-37 имеет те же характеристики, что и предыдущий СК, предназначен для эксплуатации на высоком свайном основании в зонах многолетнемерзлых пород или на высоком железобетонном фундаменте. Это современный аналог ПНШ 80-3-40.
ПНШМ 138-2,5-56-125/-90/-63 мобильный, на автошасси, повышенной грузоподъемности с тяговым усилием на штоке 138 кН, длиной хода до 2,5 м, дизельным двигателем и редуктором Т500-56. Такой СК необходим для кратковременной эксплуатации, в частности при исследованиях расконсервируемых и освоении новых скважин перед установкой стационарных СК. Ведется разработка конструкторской документации.
ОПНШ 30-1,5-10-125/-90/-50 с тяговым усилием 30 кН, длиной хода до 1,5 м, трехступенчатым редуктором Т315М, одноплечий, с широким диапазоном частоты качаний. Изготавливается опытная партия.
ОПНШ 60-2,5-125/-90/-50 с тяговым усилием 60 кН, одноплечий, с длиной хода до 2,5 м, для широкого диапазона частоты качаний. В нем используется трехступенчатый редуктор Т450М. Продолжается подготовка СК к серийному производству.
ОПНШ 80-3-40-125/-90/-50 с тяговым усилием 80 кН, привод с одноплечим балансиром, длиной хода до 3 м, широким диапазоном частоты качаний. Имеет трехступенчатый редуктор Т500М, производится серийно.
ОПНШ-ГД 80-3-40-125/-90/-50 является модификацией предыдущего привода, оснащается дополнительным трансмиссионным узлом, позволяющим работать с газовым двигателем с использованием нефтяного газа. В состав входит привод ОПНШ80—3-40 в полной комплектности с электродвигателем и станцией управления. Два опытных образца отправлены в ЗАО «Арктикнефть» для эксплуатационных испытаний.
ОПНШ 100-3-56-125/-90/-50 с тяговым усилием 100 кН, длиной хода до 3 м, с редуктором Т500М-56. Ведется подготовка к серийному производству.
ОПНШ 138-4,3-100-125/-90/-63 длинноходовый с усилием на штоке 138 кН, длиной хода до 4,3 м, с редуктором Т630М. Ведется проработка проекта СК.
Капитальный ремонт и модернизация станков качалок
Причиной поломки станка качалки и выхода из строя её рабочих элементов могут стать: нарушение правил использования станка-качалки, несоблюдение нагрузки, регулярные перегрузки; нарушение регулировки отдельных узлов и механизмов;
отсутствие технического обслуживания, в результате чего износ деталей приводит к поломке.
Ремонт редукторов станков-качалок, а также других элементов оборудования может быть текущим, когда детали заменяются в процессе нормального износа, и капитальным, когда необходимо восстановление или полная замена вышедших из строя комплектующих.
Наша компания предлагает:
- диагностика станка-качалки, проверка станка-качалки на наличие проблем, износа узлов, трещин и т. д.;
- замена смазки в подшипниках;
- проверка технического состояния редуктора станка-качалки, а при необходимости – ремонт редуктора станка-качалок;
- проверка всех рабочих элементов станка-качалки и редуктора: фиксаторов головки, крепежа, шкивов и т. д.
- ремонт и замена любых других комплектующих станка качалки и редуктора;
Редуктор станка-качалки используется для уменьшения частоты вращения, которая поступает от двигателя к кривошипам. Ввиду большой нагрузки на деталь и её сложной конструкции к профилактическому и капитальному ремонту редукторов необходимо обеспечивать особый подход.
Ремонт редуктора осуществляется в несколько этапов:
- частичная разборка детали;
- проверка состояния элементов: валов, крышек подшипников, шестерен, а при необходимости – реставрация колес, ведомых валов;
- проверка подшипников, их замена в случае необходимости;
- регулировка осевого зазора;
- замена изношенных запчастей: прокладок, манжет, а при необходимости – установка дополнительных манжет и уплотнительных колец для герметизации валов;
- замена других важнейших узлов редукторов.
Проверка работоспособности редуктора после ремонта, его обкатка.
Запасные части ЗИП для редукторов Ц2НШ-450 Ц2НШ-750 РЦТ-280 РЦТ-355
![[Нажмите для просмотра]](Images1/sertifikat.jpg)
![[Нажмите для просмотра]](Images1/oao_svk.jpg)
![[Нажмите для просмотра]](Images1/ooo_ssm.jpg)
ПЕРЕЧЕНЬ ЗАПЧАСТЕЙ (ЗИП) станков качалок:
