Купить кран АФНИ 50х70 МПа секторный по цене производителя



Кран запорный шаровой АФНИ 50х70 c сектором
Кран КШ АФНИ 50х70 ДУ-50 Ру-70 МПа Кислотостойкий



Смотрите также: КРАН АФНИ 25Х70 | КРАН МУФТОВЫЙ 2КМ 3КМ 4КМ


Заказать продукцию




Компания «ОЙЛЗИП» производит шаровые запорные краны КШ АФНИ 50х70 секторные ДУ-50 Ру-70 МПа (чертёж АФНИ.306121.005 ОФСП.306121.005 ИПК КШ.50.03.00-01 АСК50.70.000) и шаровые краны АФНИ 25х70 МПа.


Кран шаровой КШ 50х70 АФНИ.306121.005 (аналог АСК50.70.000-01) Типоразмеры:


Кран АФНИ 50х70 ДУ-50 Ру-70 МПа АФНИ.306121.005 с сектором

Кран АФНИ 50х70 ДУ-50 Ру-70 МПа кислотостойкий АФНИ.306121.005 К
Где:

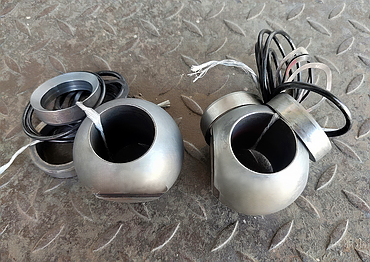

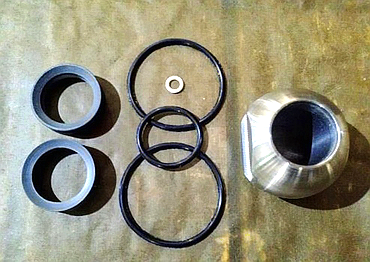

Шар - нержавейка 40Х13
Седло под шар - кислотостойкий полиамит (Германия)

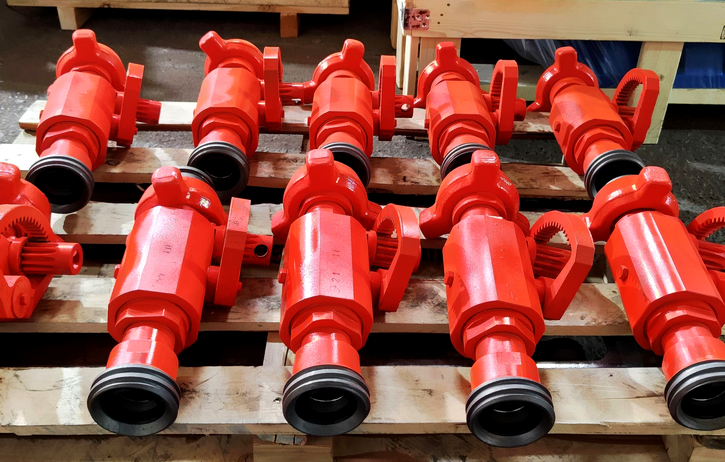

Взможно изготовление шаровых запорных кранов АФНИ 50х70 МПа с быстроразъёмными соединениями БРС-2 НКТ и с патрубками под резьбу и приварку.



Назначение:


Кран запорный шаровой КШ АФНИ 50х70 МПа с сектором АФНИ.306121.005 предназначен для перекрытия потоков неагрессивных жидких сред в трубопроводах при освоении и ремонте нефтяных скважин, интенсификации добычи и цементировании.

Краны шаровые КШ АФНИ 50х70 АФНИ.306121.005 аналоги шаровых кранов ОФСП.306121.005 АСК50.70.000-01 СИН114.000) служат в качестве запорного органа для полного закрытия или полного открытия потока рабочей среды.

Используется в составе цементировочных агрегатов ЦА-320 (АНЦ-320) УНБ-125х32.


Преимущества шарового крана АФНИ.306121.005 (аналог АСК 50.70.000-01):


более долговечен.
простота конструкции.
высокая и надёжная герметичность.
простая форма проточной части и отсутствие в ней застойных зон.
применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.
вместо пробки (на пробковых кранах) - азотированный шар или шар с термобработкой.
небольшие габариты и вес.


Обозначение крана АФНИ.306121.005:


Кран шаровой запорный КШ 50х70, где:
КШ - кран шаровой
50 - Проходное сечение, мм
70 - Рабочее давление, МПа


Каждый шаровой кран АФНИ 50х70 МПа испытан на прочность давлением 87,5МПа и на герметичность давлением 70МПа в течении 3 минут.

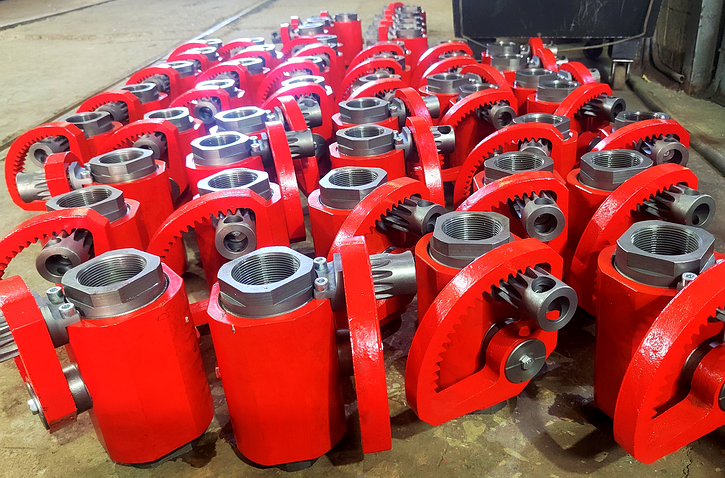

Кран АФНИ 50х70 с сектором (аналог крана АСК 50.70.000-01):

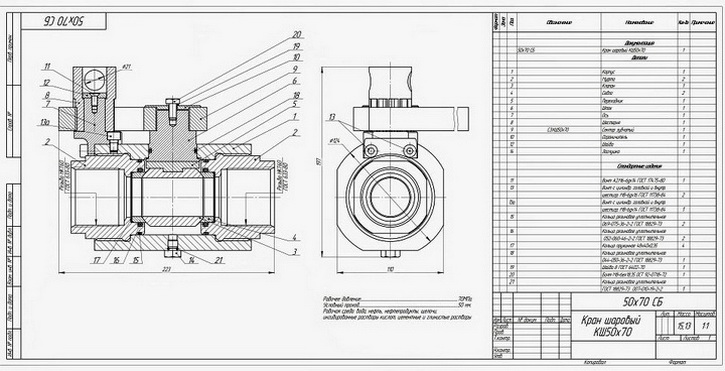

Кран КШ 50Х70 с сектором АФНИ.306121.005

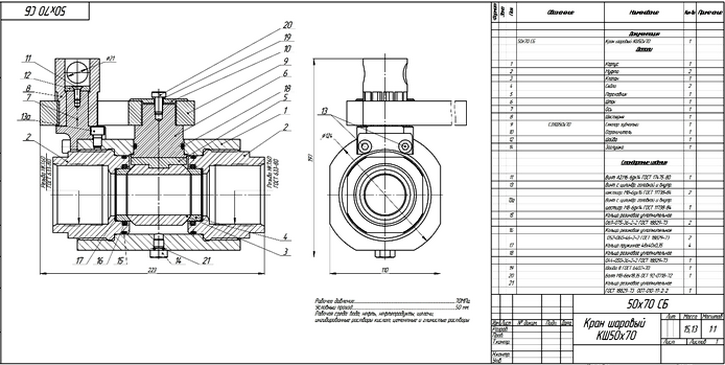

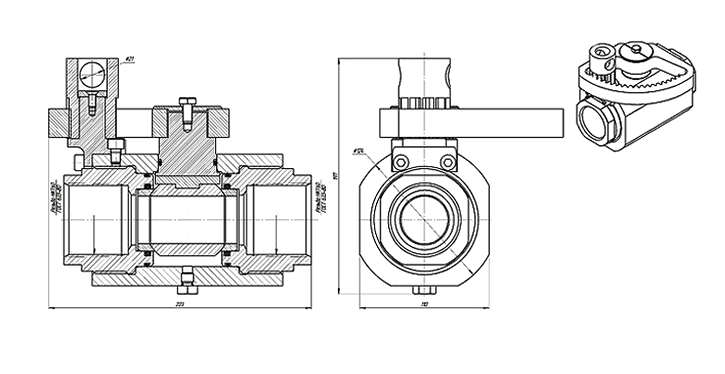

Кран шаровой запорный АФНИ 50х70 с сектором состоит из корпуса (поз. 1), в который ввернуты муфты (поз.2) для присоединения к трубопроводу. В корпусе установлены седла (поз. 3) и клапан (поз. 4).

Плотность прилегания в шаровом кране достигнута притиранием. Положение клапана «открыто-закрыто» изменяется вращением клапана при помощи штока (поз. 5) и переходника через зубчатый сектор (поз. 6) и шестерню (поз. 7).

Положение риски на ограничителе шарового крана АФНИ 50х70 вдоль оси трубопровода соответствует открытому крану, перпендикулярно-закрытому. Для обеспечения герметичности крана установлены резиновые уплотнительные кольца.


Технические характеристики:


Обозначение Кран шаровой АФНИ 25х70 АФНИ.306121.011 Кран шаровой АФНИ 50х70 АФНИ.306121.005
Рабочее давление, МПа 70
Проходное сечение, мм 25 50
Присоединение к трубопроводу муфтовое Резьба НКТ-60 ГОСТ 633-80
Габаритные размеры, мм, не более:
- длина 186 222
- ширина 109 173
- высота 175 200
Масса, кг, не более 9,0 14,3
Средняя наработка до отказа, цикл 400


Кран КШ АФНИ 50х70 с сектором АФНИ.306121.005


Смотрите также:



Внимание!
Цена на кран АФНИ 50х70 зависит от объёма заказа!




Заказать продукцию



Кран АФНИ.306121.005 / АСК 50.70.000-01 / АФНИ 50х70 МПа
