Кран муфтовый 3КМ.00.000 50х70
Краны пробковые муфтовые 3КМ (КП-3)
Пробковый муфтовый кран 3КМ 50х70 МПа номер по чертежу 3КМ.00.000 (аналог крана АСК.КП-50.70.000) предназначен для перекрытия потоков неагрессивных жидких сред.
Устанавливается на цементировочных агрегатах (ЦА-320) и трубопроводах, предназначенных для перекачки (закачки) технологических растворов и жидкостей, применяемых в нефтегазодобывающей промышленности, в качестве запорного устройства, а также для установки на оборудовании обвязки обсадных колонн.
Типоразмеры:

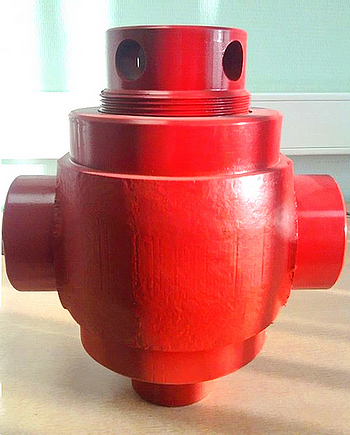

Кран муфтовый 3КМ 50х70 МПа (3КМ.00.000)
Кран муфтовый 3КМ 50х70 МПа с БРС-2 НКТ-60
Краны 3КМ являются кранами высокого давления и состоят из стального штамповоного корпуса с двумя отводами.
В корпус крана вставляется цилиндрическая пробка с коническими вкладышами.
Уплотняются вкладиши резиновыми кольцами. Вкладыши затягиваются в корпусе с помощью нажимной коронки.
Для проворачивания пробки на шестигранник надевается рукоятка с отверстиями под вороток.
Кран муфтовый 3КМ имеет обратный клапан для смазки мест уплотнения пробки и вкладышей.
Вид климатического исполнения УХЛ, категория I, ГОСТ 15150-69
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Давление условное, МПа: 70
Проход условный, мм по ГОСТ 28338-89: 50
Присоединительная резьба муфт по ГОСТ 633, мм: 60
Габаритные размеры, мм: 215*150*250
Масса, кг: 24
Пропуск среды, см/мин: 0,4
Средний срок службы до списания, лет: 2
Средняя наработка до отказа, цикл: 400

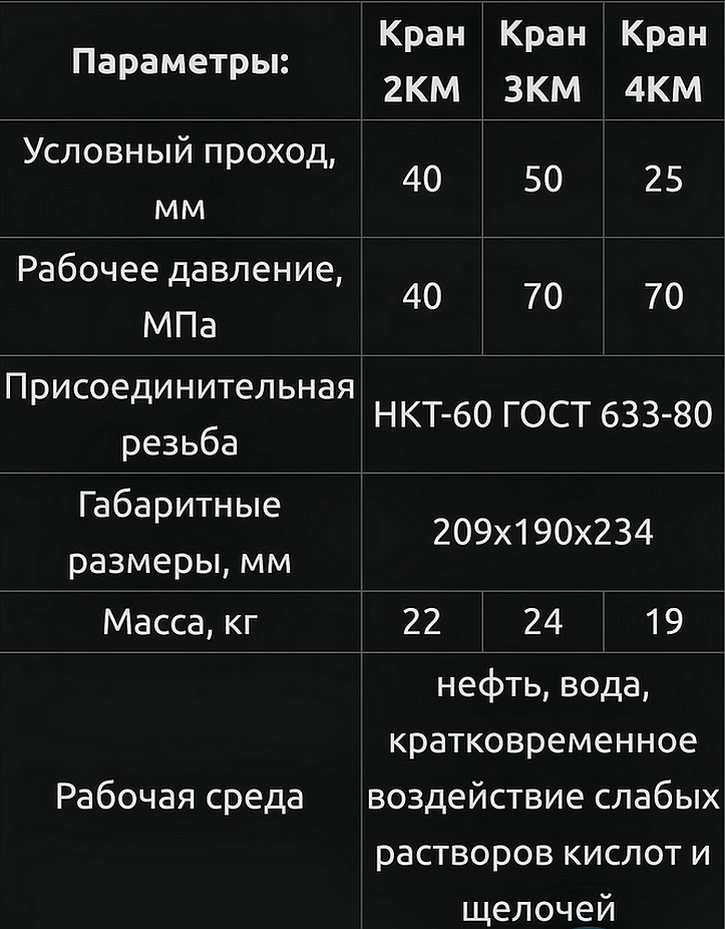

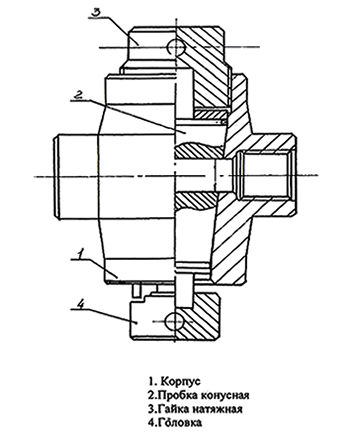

Схемы пробковых кранов 2КМ 3КМ 4КМ
Сертификат соответствия
Пробковый кран - это разновидность трубопроводного крана, запирающий или регулирующий элемент которого пробка имеет форму усечённого конуса.
Также иногда муфтовый кран КМ называется пробковым краном или коническим краном.
Пробковые краны являются одним из самых простых типов арматуры, достаточно привести в пример самоварный краник, имеющий именно эту конструкцию.
Краны насчитывают большое количество конструктивных исполнений для различных условий эксплуатации, что связано с традиционностью этого типа арматуры, но в наши дни используются всё меньше и постепенно заменяются более современной и универсальной конструкцией — шаровыми кранами.
Сквозное отверстие в пробке, которое в отличие от шаровых кранов, как правило, не круглое, а трапецевидное обеспечивает проход среды при открытии крана.
Сёдлами в кране 3КМ (КП-3) является внутренняя поверхность корпуса. Таким образом, уплотнительными поверхностями запорного органа являются конические поверхности: наружная пробки, а внутренняя корпуса крана.
