Купить кран АФНИ 25х70 по цене производителя АФНИ.306121.011 ОФСП.306121.011
Краны шаровые АФНИ 25х70 МПа АФНИ.306121.011
Кран АФНИ.306121.011 К Кислотостойкий

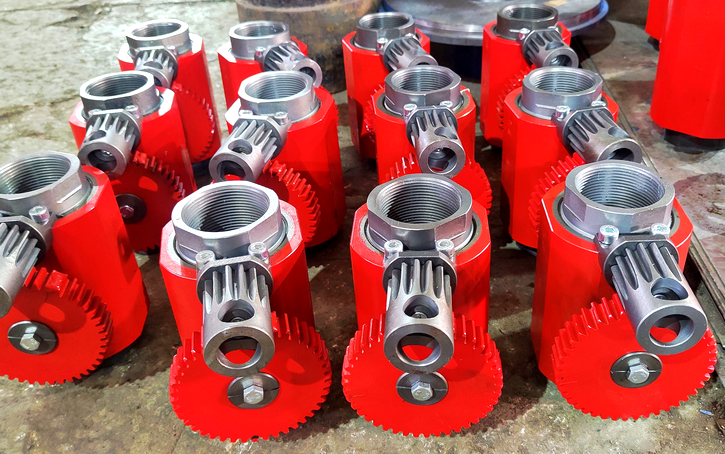

 Шаровой запорный кран АФНИ 25х70 номер по чертежу АФНИ.306121.011 ду-25мм предназначен для установки на трубопроводе, нагнетания рабочих жидкостей при цементировании скважин и работ с агрессивными средами, а также для проведения промывочных и продавочных работах в нефтяных и газовых скважинах.
Запирающий элемент шарового крана представляет собой шар со сквозным отверстием круглого сечения, размеры которого, как правило, соответствуют диаметру присоединенных труб.
Запорный элемент (шар) может находиться в двух рабочих положениях:
закрытом, когда сквозное отверстие перпендикулярно оси трубы
и открытом, когда оно установлено параллельно.
 Типоразмеры:
Кран запорный шаровой АФНИ 25х70 ДУ-25 Ру-70 МПа АФНИ.306121.011
Кран запорный шаровой АФНИ 25х70 ДУ-25 Ру-70 МПа АФНИ.306121.011 К кислотный
аналог кранов ОФСП.306121.011 АСК25.70.000-01 СИН108.000
Ремкомплекты для шаровых запорных кранов АФНИ 25х70
Мы производим шаровые краны КВД АФНИ 25х70 с быстроразъёмными соединениями БРС-2 НКТ-60, с патрубками под резьбу и приварку, резьба муфтовая или ниппельная по ГОСТ API FIG.
Сборочный чертёж
Характеристики
| Обозначение |
Кран шаровой КШ 25х70 АФНИ.306121.011 |
Кран шаровой КШ 50х70 с сектором АФНИ.306121.005 |
| Рабочее давление, МПа |
70 |
Проходное сечение, мм |
25 |
50 |
| Присоединение к трубопроводу муфтовое |
Резьба НКТ-60 ГОСТ 633-80 |
Габаритные размеры, мм, не более: |
| - длина |
186 |
222 |
- ширина |
109 |
173 |
| - высота |
175 |
200 |
Масса, кг, не более |
9,0 |
14,3 |
| Средняя наработка до отказа, цикл |
400 |
Схема крана АФНИ.306121.011:
Шаровой кран АФНИ 25х70 МПа номер по чертежу АФНИ.306121.011 состоит из корпуса (поз. 1), в который ввернуты муфты (поз.2) для присоединения к трубопроводу. В корпусе крана АФНИ (ОФСП) установлены седла (поз. 3) и клапан (поз. 4).
Плотность прилегания достигнута притиранием. Положение клапана «открыто-закрыто» изменяется вращением клапана при помощи штока (поз. 5) и переходника через зубчатый сектор (поз. 6) и шестерню (поз. 7).
Положение риски на ограничителе шарового крана вдоль оси трубопровода соответствует открытому крану, перпендикулярно-закрытому. Для обеспечения герметичности шарового запорного крана АФНИ, в нём установлены резиновые уплотнительные кольца.
Преимущества:
Простая конструкция
Проточная часть корпуса запорного крана спроектирована так, чтобы в ней не было застойных зон. Поэтому рабочая среда перемещается быстро, без задержки и застоя.
Универсальное применение
Шаровые краны АФНИ.306121.011 могут использоваться для управления жидкостями различной вязкости, в том числе пульпами, шламами, суспензиями, цементными растворами.
Долговечность
Шаровой кран изготовлен из конструкционных марок стали высокой прочности. Для дополнительной защиты от коррозии, влаги, атмосферного кислорода внешние поверхности корпуса и других элементов покрыты порошковой эмалью.
Надежность
Все уплотнители, установленные в кранах, защищают от протечек, обеспечивают хорошую герметичность, в том числе зимой, при отрицательных температурах. Наработка до отказа составляет в среднем 400 циклов открывания/закрывания.
Сертификат соответствия
